GP2Y0A21YK0F位置传感器简介

一、概述：



       GP2Y0A21YK0F是一款位置传感器。由PSD（位置敏感探测器）、IRED（红外发射二极管）和信号处理电路的集成组合组成。由于采用了三角测量法，物体的反射率的变化、环境温度和工作时间对距离检测没有明显的影响。该装置输出与检测距离对应的电压。所以这个传感器也可以用作接近传感器。

二、主要特性：

        1）、测距范围： 10~80cm。

        2）、输出类型：模拟输出。

        3）、外形尺寸：29.5×13×13.5mm

        4）、电流：典型值为30 mA

        5）、电源电压：DC4.5~5.5V

 三、主要应用：

        1）、无触式开关（卫生设备、照明控制等）。

        2）、机器人清洁器。

        3）、节能传感器（ATM机、复印机、自动售货机）。

        4）、娱乐设备（机器人、街机游戏机）。

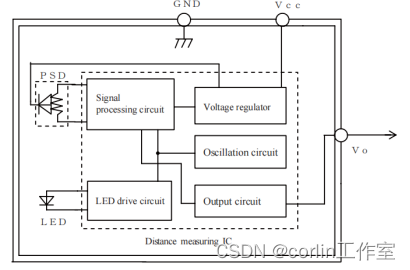

四、内部功能框图：

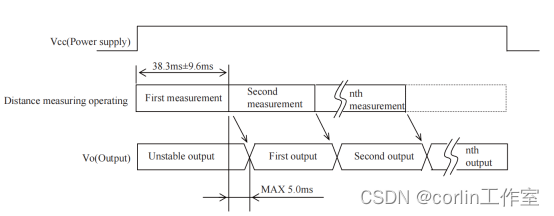

五、时序图：

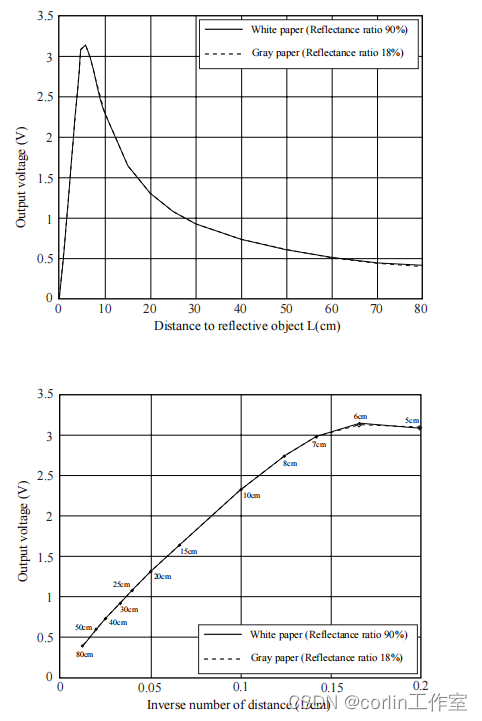

六、特性曲线图：

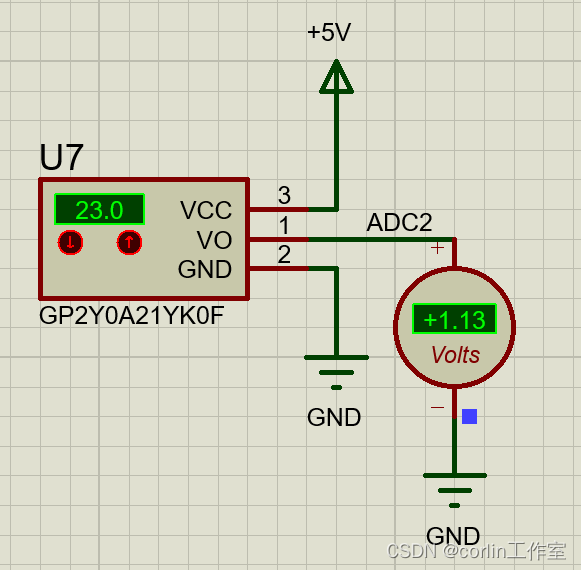

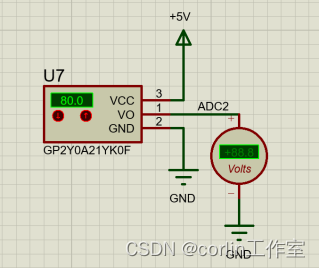

 八、Proteus仿真原理图：
