夏普红外测距模块使用笔记

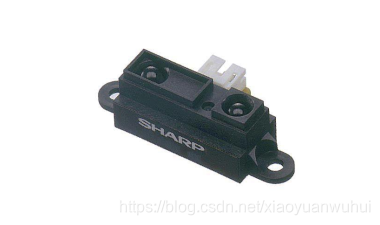

外形图：

接线图：

型号选择

• GP2Y0A21YK0F 10-80cm
• GP2Y0A02YK0F 20-150cm
• GP2Y0A710K0F 100-550cm
• GP2Y0A51SK0F 2-15cm
• GP2Y0A41SK0F 4-30cm

使用

从数据手册可以明显的发现，测量距离和模拟电压是非线性关系。这给我们的实际使用造成了很多不便。实际上数据手册中还提供了一个模拟电压和距离倒数的曲线图，该曲线可以近似为直线，可以根据该关系算出不同电压对应的距离值。

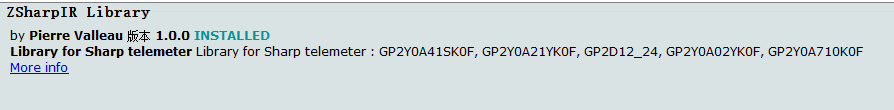

今天在调试的时候发现Arduino平台上有一个专门用于夏普红外模块测距的库ZSharpIR。

https://github.com/zoubworldArduino/ZSharpIR为该代码的具体仓库，其中的README.md文件中也介绍的使用方法 。该库中提供了另一种建立模拟电压和距离关系的方法：通过散点来拟合曲线函数的方式来建立模拟电压和距离的公式关系。这时候便需要用到了 https://mycurvefit.com/ 网站来建立散点对应的公式。

实例

这里以GP2Y0A41SK0F型号的红外测距模块为例：

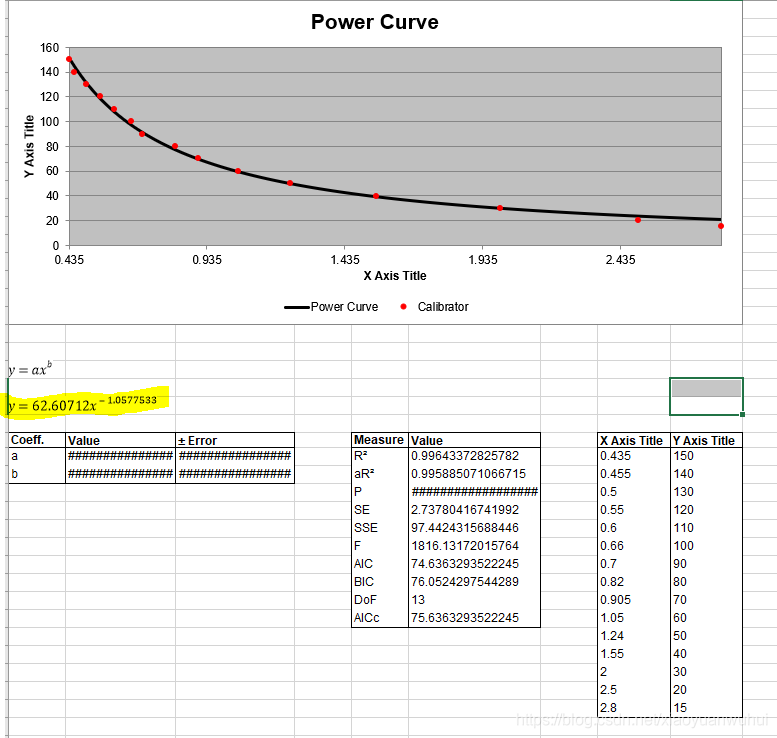

打开 https://mycurvefit.com/网址，选择Fit Method --> Nonlinear --> Power,然后在下面的XY栏中输入XY的坐标输入完成后，选择Export后会生成相应的excel文件，该文件中包含了拟合曲线的函数。实际计算中便可以根据该函数进行距离的计算。

注意：这里上面的函数曲线并不是该模块的曲线实际是GP2Y0A02YK0F模块的函数曲线，这里只是为了说明。

该模块对应的实际函数关系：Distance = 12.08 X POW(Volt , -1.058)

Arduino平台下的测试代码（基于arduino uno）

Arduino uno 的ADC精度为10位

#define SIGNAL_PIN  A0

void setup() {
  // put your setup code here, to run once:
  Serial.begin(115200);
  pinMode(SIGNAL_PIN, INPUT);
}

int get_distance(uint16_t value) {

  return (int)(120.8*pow(map(value, 0, 1023, 0, 5000)/1000.0, -1.058));
}

void loop() {
  // put your main code here, to run repeatedly:
  uint16_t value = analogRead(SIGNAL_PIN);
  int distance = get_distance(value);

  Serial.print("ADC: ");
  Serial.print(value);
  Serial.print(" Distance(mm): ");
  Serial.print(distance);
  Serial.println();
  delay(500);
}

问题：

使用该模块在测距的过程中，遇到黑色障碍时，测量的距离会明显不准确。
