本文介绍了如何使用Arduino Uno和L298芯片进行直流电机驱动的Proteus仿真设计。内容涵盖L298的特性、内部原理、引脚定义，以及详细的仿真步骤，包括原理图和仿真效果图展示。
一、L298简介：

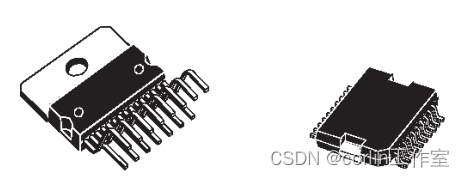

L298是一个集成的单片电路，采用15个导线多瓦和PowerSO20封装。它是一个高电压、高电流双全桥驱动器，旨在接受标准TTL逻辑电平和驱动感应负载，如继电器、螺线管、直流和加速电机。提供两个使输入来使独立于输入信号的设备。各桥的下晶体管的发射器连接在一起，可使用相应的外端子进行附加的电外部感应电阻器的连接。提供源输入，使逻辑在较低的电压下工作。
二、L298内部原理框图：
三、L298引脚定义：
