HDMI接口基础

一、市面上各类接口分类：

HDMI（High-Definition-Multimedia-Interface），意思是高清晰度多媒体接口。

显示接口标准中，支持音频传输的制式有：HDMI、DP（DisplayPort）数字式视频接口

VGA（Video Graphics Array）、DVI（Digital Visual Interface）接口不支持音频传输。该两种接口只能传输无声视频图像信号。

VGA是老旧的模拟信号传输规格，DVI是数字和模拟信号均可的视频传输规格。

而HDMI和DP是现在主流的视频传输规格。其中HDMI是高清的多媒体接口，也是普罗大众的最常见接口。下面描述HDMI的基础知识

二、HDMI接口类型：

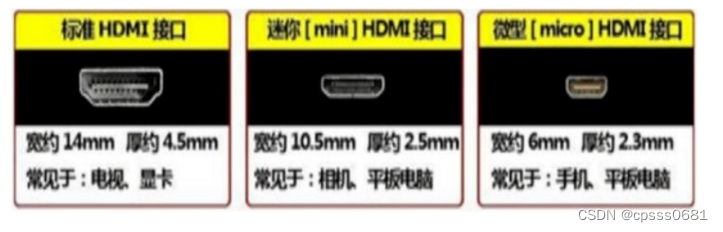

HDMI的接口类型有四种（是的只有三张图你没看错）

种类分别是Type-A、Type-B、Type-C、Type-D。其中上图第一张就是Type-A或者Type-B，第二张是Type-C，第三张是Type-D。

那么Type-A和Type-B有什么区别？Type-A是19Pin的，最常见的HDMI接口。Type-B是29Pin的，这种一般运用于专业场合，它的传输效率是Type-A的两倍以上，工作频率在270MHz以上....一般影音也就165MHz最多，所以一般我们不用Type-B。

Type-C和Type-D都是19Pin的。

HDMI的时钟频率范围为25MHz~165MHz。

三、接口定义：

上图就是19Pin的Type-A接口定义，其中数据和时钟端口为什么会有1-和1+？因为如果只有一根数据线，出现电磁干扰的时候就会乱。举个例子，可能本来定义3.3V为高，结果一不小心干扰一下变成2.7V，高信号变成低信号，乱套了....

所以它很聪明的设置了两条互逆的信号，1+为高，1-就为低。然后在最终数据接收的时候不直接接收1+数据，而是用1+减去1-数据得到相对电压数据，这样即便干扰也是两根一起干扰，例如3.3V为高，0V为低。一干扰3.3V变成2.7V，0V变成-0.6V，用2.7-（-0.6），最终结果仍然是3.3V。这样就达到抗干扰的目的。这种抗干扰的数据传输方式就叫做TMDS(Time Minimized Differential Signal)最小化传输差分信号传输技术，是一种利用2个引脚间电压差来传送信号的技术。

好的言归正传，接口共19Pin：

1-9Pin（9Pin）：TMDS数据通道

TMDS数据通道，其中1-3Pin、4-6Pin、7-9Pin为0~2三组通道，这些通道传输音频和视频和辅助数据。

这些数据信号具体分类如下

·Preamble（控制信息）：主要用于控制接下来传输的数据是Data Island或者Video Data。

·Data Island（数据包）：各种类型的包信息，包括音频数据包，图像信息包等。

·Video Data （视频信息）：视频像素数据，HDMI可以传输RGB与YUV两种格式的像素数据。

·HSYNC:（行同步信号）：表示扫描1行的开始；

VSYNC（帧同步信号）：表示扫描1帧的开始，一帧也就是LCD显示的一个画面。

10~12Pin（3 pin）: TMDS 时钟通道参考时钟信号，使接收设备恢复数据流。

13（1 pin）:消费电子控制CEC (Consumer electronic control）：

这是 HDMI 设备中的可选功能。它是一种专用控制总线，使设备能够自动控制其他连接的设备。比如说两个显示设备，两者都用HDMI线接上，可以用一个设备的控制器控制另一个设备，该功能的命令信号就是通过CEC引脚传输的。

14（1 pin）:保留引脚未使用（或者也可以为CEC提供多一个引脚）

15~16（2 pin）:一个I2C(SCL,SDA)总线：

用于设备将其能力信息传递给其他设备。这里面有DDC（Display Data Channel），主要用于EDID与HDCP的传输。最先做的Hotplug，因为HDMI的主从两个设备需要通过DDC来获得他们对方设备的EDID，从而得到各种信息。

17（1 pin）:接地引脚

18（1 pin）:+5V 电源（1 针）：提供低电流、+5V 直流电源，用于读取显示器中包含的 EDID ROM。


19（1 pin）: HPD热插拔检测：

用于向源端传达已发生“热插拔”事件的信号（例如已拔出电缆），这通常会导致源重新初始化 HDMI 链接。
