电阻在PCB上的应用—Part2

在[1]述说了几项  电阻在PCB上的应用后

这篇文章则是接续着讲  其他的应用项目

分压:

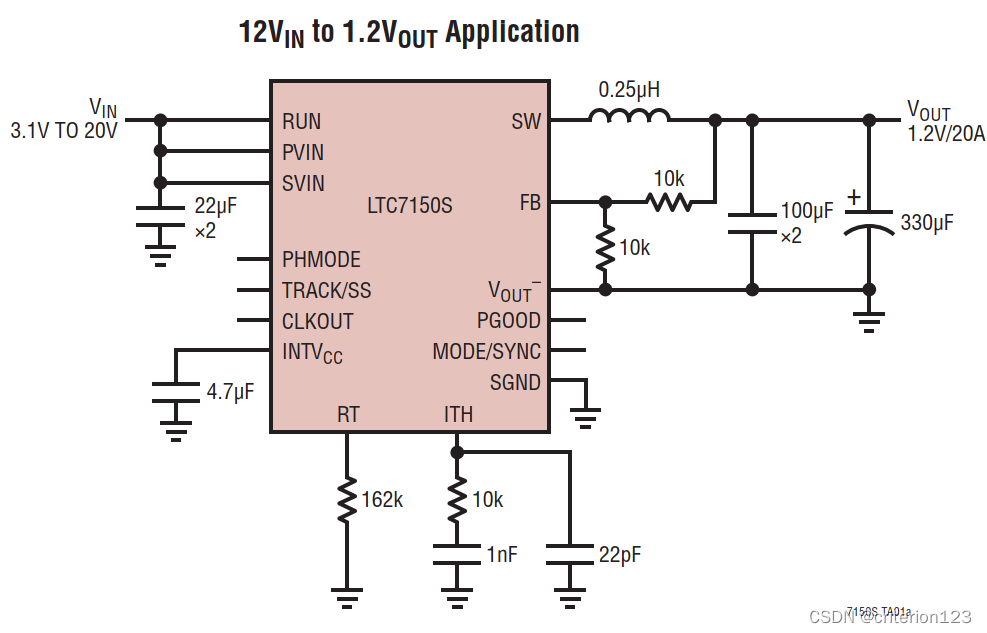

 由上图可知    可以利用分压电阻

来调整DC-DC Converter的输出电压

限流:

 一般的LED工作电流只要有0.5mA以上，即可发光，其电流最大可承受到100mA，

而两端电压约在1.8V～2V之间（电流愈大，其端电压会略微上升）。

在实用上，基于所发光度及功率消耗上的考虑，我们可定LED的工作电流在10mA，

而其两端所跨的电压降为1.8V作为电路设计上的依据。

为了控制通过LED的电流大小，我们用了一个电阻器来达到设计上目的，

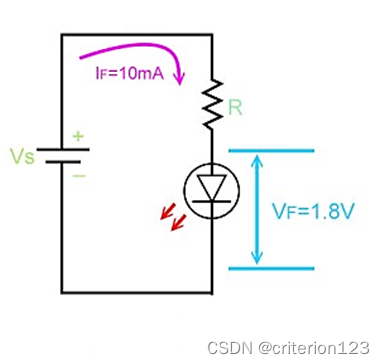

如图所示，与LED串联的这个电阻器称为限流电阻。

图中限流电阻R的大小为：

若Vs＝9V，则

预留:

最常见就是0欧姆电阻   例如电源走线   不知道LC滤波器的电感值须为何

电路图就先放一颗0欧姆电阻   等实际板子出来调适时  再决定电感值

或是射频走线的阻抗匹配  也是同样道理

但要注意的是    当0欧姆电阻  放在电源走线时  要注意额定电流

否则有可能会电阻爆裂   导致电源过不去

Co-layout:

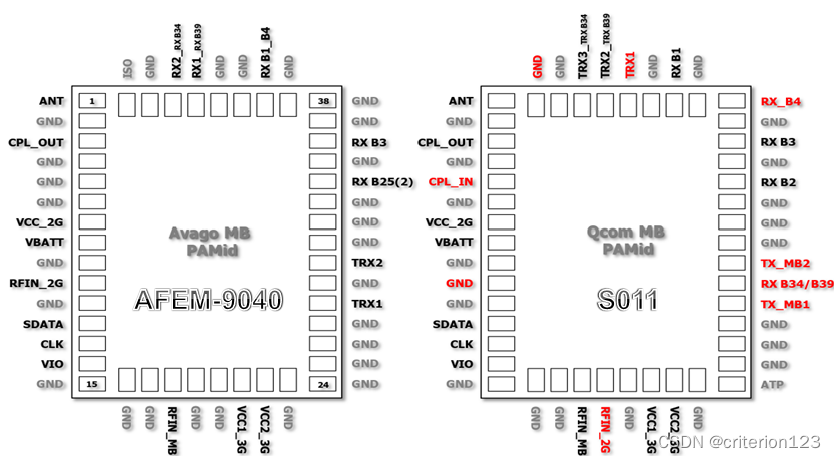

例如在[3]中   得知AFEM-9040跟S011这两个PAMiD

并非完全pin-to-pin

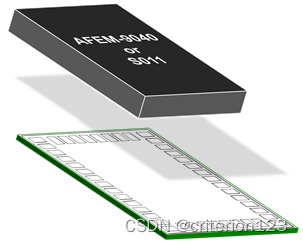

 但共享Footprint  也就是Co-layout  还是可以的

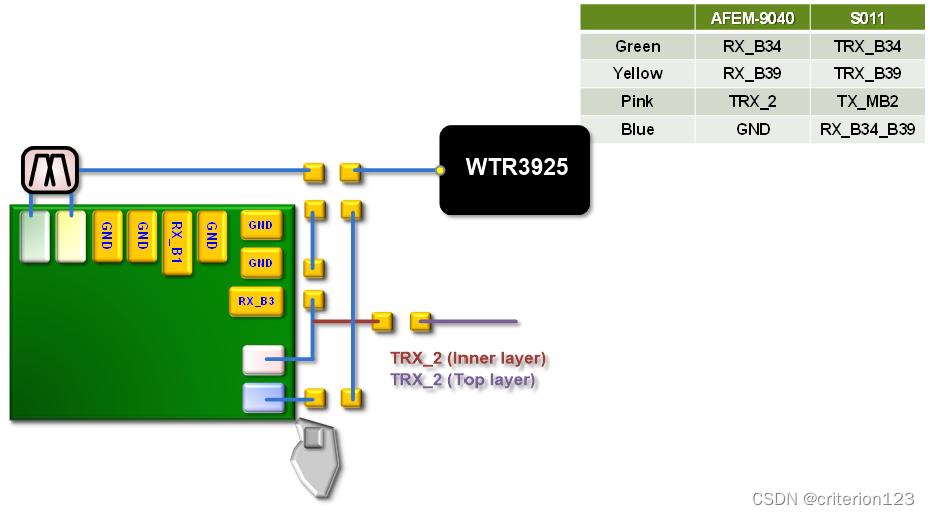

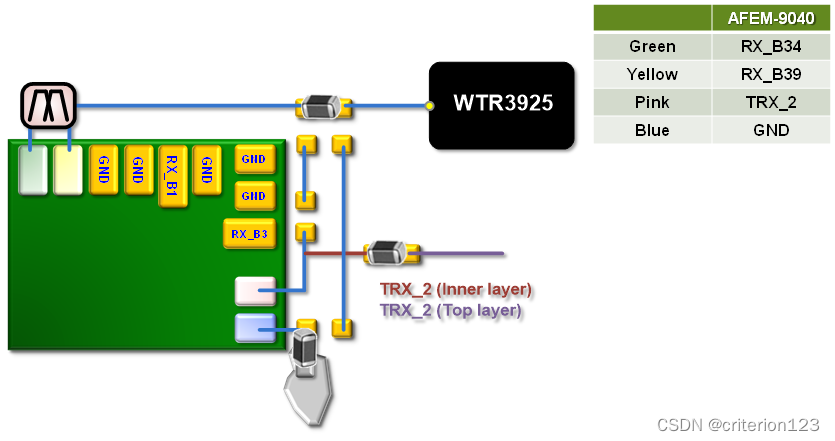

如果是AFEM-9040   其0欧姆电阻可以这样放:

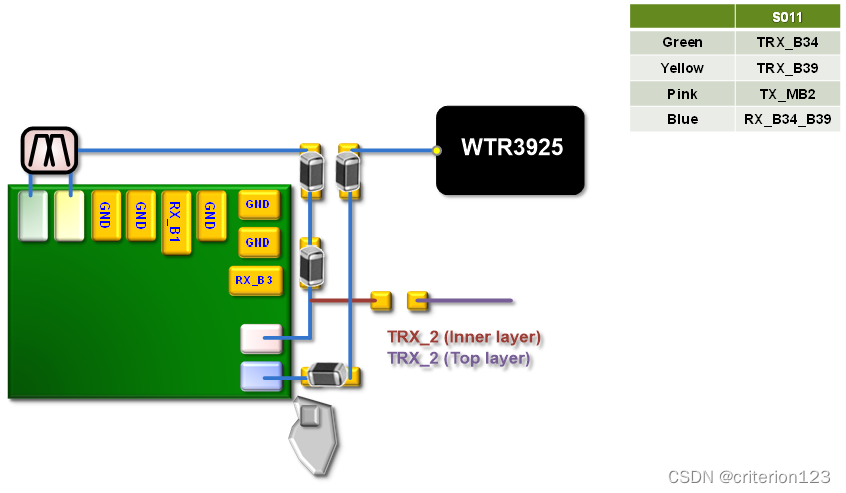

 如果是S011   其0欧姆电阻可以这样放:

要注意的是     不可留残段

因为如果是需要阻抗控制的讯号   残段会导致阻抗偏移

在[1]说过   如果高速讯号的阻抗偏移  会有EMI的干扰

而即便是不须阻抗匹配的走线  例如CLK走线

也可能会因为残段的90度转折  而产生EMI辐射

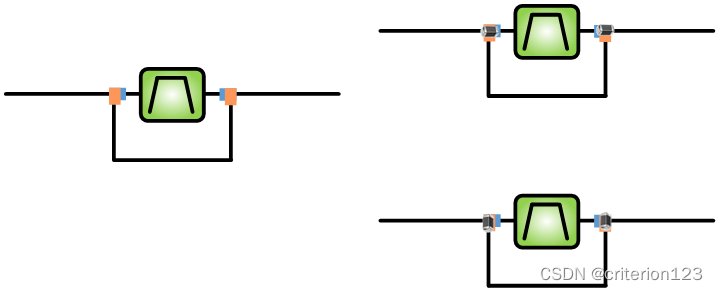

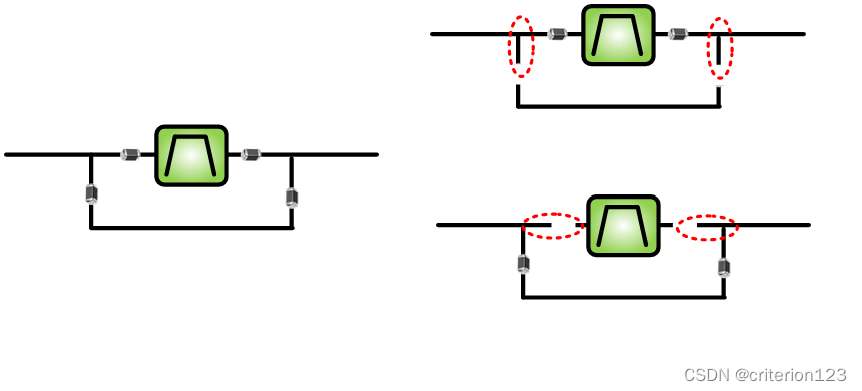

 因此  为了避免残段    其不同路径的0欧姆电阻   其FootPrint必须重迭

射频落地:

以RF1为例  如果今天讯号  没有要流向Common端

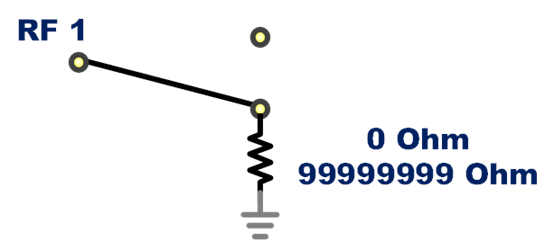

就会切到地  可为何要多放一个50欧姆的电阻  串联到地呢?

如果改成0欧姆, 或是直接Open (阻抗无限大)     会有啥不同?

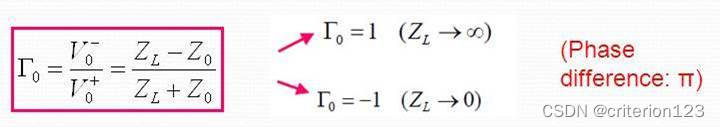

这个要用反射系数来解释

Z0就是50欧姆

如果0 Ohm (short):  反射系数= -1

如果无限大 (Open):  反射系数= 1

差别在于相位   差180度

但结果一样    都是完全反射

没错        0欧姆或是直接Open   都可以避免RF讯号流到Common端

但会造成讯号反射

如果是讯号来源是功放呢?   那不就直接灌回功放?

而依照这公式    如果接50欧姆

反射系数为0    亦即完全不会反射

全都变热能消耗掉

且一样可达到避免RF讯号流到Common端的功效

也因此   如果芯片有用不到的射频引脚

最好是预留一颗0欧姆电阻再下地

如果要空接   不上电阻就行

如果要直接接地  上0欧姆电阻就行

如果怕有反射     接50欧姆电阻就行
