GlitchFree的时钟切换技术(glitchless clock mux GLCM)

0.下文给出了两种glitchFree的电路

第一种电路图包含了DFT的相关控制，且是3级上升沿的寄存器打拍，知乎NingHeChuan给出的是两级寄存器分别使用下沿和上沿触发的寄存器打拍。需要分析两种做法的优劣。

1.项目中实际使用的

参考链接 百度网盘/芯片学习/典型电路

2.知乎给出的方法

摘自知乎NingHeChuan Glitch Free时钟切换技术

多频时钟被用于芯片越来越多，特别是在通信领域，通常会在芯片运行过程中进行时钟切换，芯片中有两个时钟源，通过内部逻辑控制多路复用器来实现时钟源切换。本文将会介绍两种时钟切换方法，分别对应两种情况，第一种时两个时钟源的频率呈倍数关系，第二种是两个时钟源完全没有关系，异步时钟。

两个时钟的频率可能完全无关或者呈倍数关系，所以如果采用直接切换的方法，例如

  assign  outclk = sel? clk0: clk1;

上面这个写法太烂了。。。

肯定会产生毛刺，这对整个系统是很危险的，因为有些寄存器可能会捕获到时钟沿其他没捕获到，造成系统的不稳定。

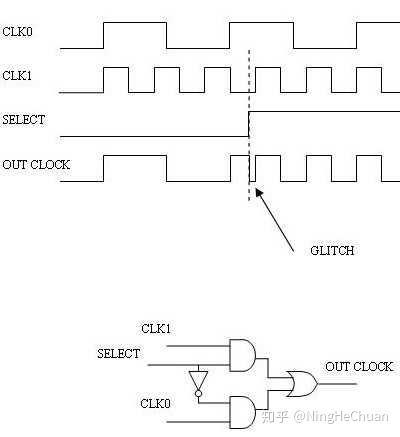

下面是使用AND-OR型多路复用器逻辑进行简单的时钟切换。

可以看出，当SELECT信号改变时，如果当前时钟源正好处于高电平，这样切换则引起了毛刺。

  assign outclk = (clk1 & select) | (~select & clk0);

仿真结果如图，显而易见。

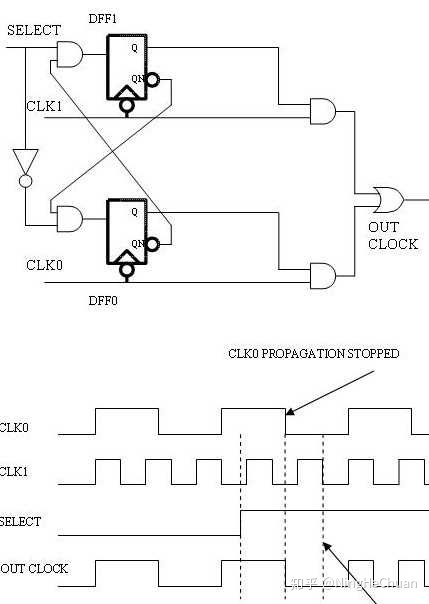

避免毛刺的方法继续往下看，下图针对的是两个时钟源频率成倍数关系。在每个时钟源的选择路径中插入一个下降沿触发的D触发器，这样可以保证上面的情况被避免，确保在切换时钟源时，即使任意时钟处于高电平，也不会引起输出的变换，时钟源切换时，这个反馈能保证一个时钟被完全取消选择后，输出传播另一个时钟，从而避免产生任何毛刺。

这个电路有三个时序路径需要考虑，SELECT到两个触发器的任何一个，DFF0到DFF1，DFF1到DFF0，这三条路径上的输入信号与时钟边沿同时发生变化，都可能会引起亚稳态，所以需要将触发器的触发边沿和SELECT信号的变换边沿分开，这可以通过时序约束来实现，因为这两个时钟是呈倍数的关系。

芯片在启动时，两个触发器都应该处于0状态。

  reg     out1;
  reg     out0;
  always @(negedge clk1 or negedge rst_n)begin
      if(rst_n == 1'b0)begin
          out1 <= 0;
      end
      else begin
          out1 <= ~out0 & select;
      end
  end
  ​
  ​
  always @(negedge clk0 or negedge rst_n)begin
      if(rst_n == 1'b0)begin
          out0 <= 0;
      end
      else begin
          out0 <= ~select & ~out1;
      end
  end
  ​
  assign outclk = (out1 & clk1) | (out0 & clk0);

仿真结果同样显而易见。

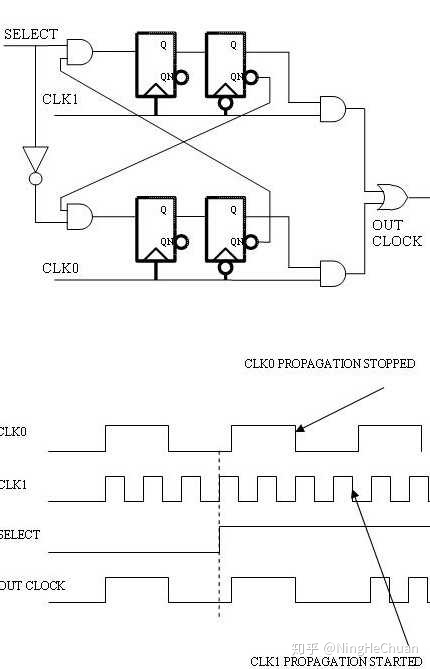

第二种方法是针对两个异步时钟源的切换，这个方法是在第一种方法的基础上，在选择路径上再插入一个上升沿触发D触发器，这是为了针对对两个异步时钟源产生的反馈信号以及异步信号SELECT，对选择信号进行同步处理，这样即使是两个异步的时钟源进行切换，也可以避免亚稳态的产生。

  reg     out_r1;
  reg     out1;
  reg     out_r0;
  reg     out0;
  ​
  always @(posedge clk1 or negedge rst_n)begin
      if(rst_n == 1'b0)begin
          out_r1 <= 0;
      end
      else begin
          out_r1 <= ~out0 & select;
      end
  end
  ​
  always @(negedge clk1 or negedge rst_n)begin
      if(rst_n == 1'b0)begin
          out1 <= 0;
      end
      else begin
          out1 <= out_r1;
      end
  end
  ​
  always @(posedge clk0 or negedge rst_n)begin
      if(rst_n == 1'b0)begin
          out_r0 <= 0;
      end
      else begin
          out_r0 <= ~select & ~out1;
      end
  end
  ​
  always @(negedge clk0 or negedge rst_n)begin
      if(rst_n == 1'b0)begin
          out0 <= 0;
      end
      else begin
          out0 <= out_r0;
      end
  end
  ​
  assign outclk = (out1 & clk1) | (out0 & clk0);

仿真结果显而易见。

多个时钟源切换可以根据本文方法进行拓展。

上面代码又可以分解为以下几个common ip

1.comm_sync

2.comm_clk_and2

3.comm_clk_gate

4.comm_clk_or2
