点云配准(CloudCompare软件)

话不多说,直奔正题。

一、Align配准算法

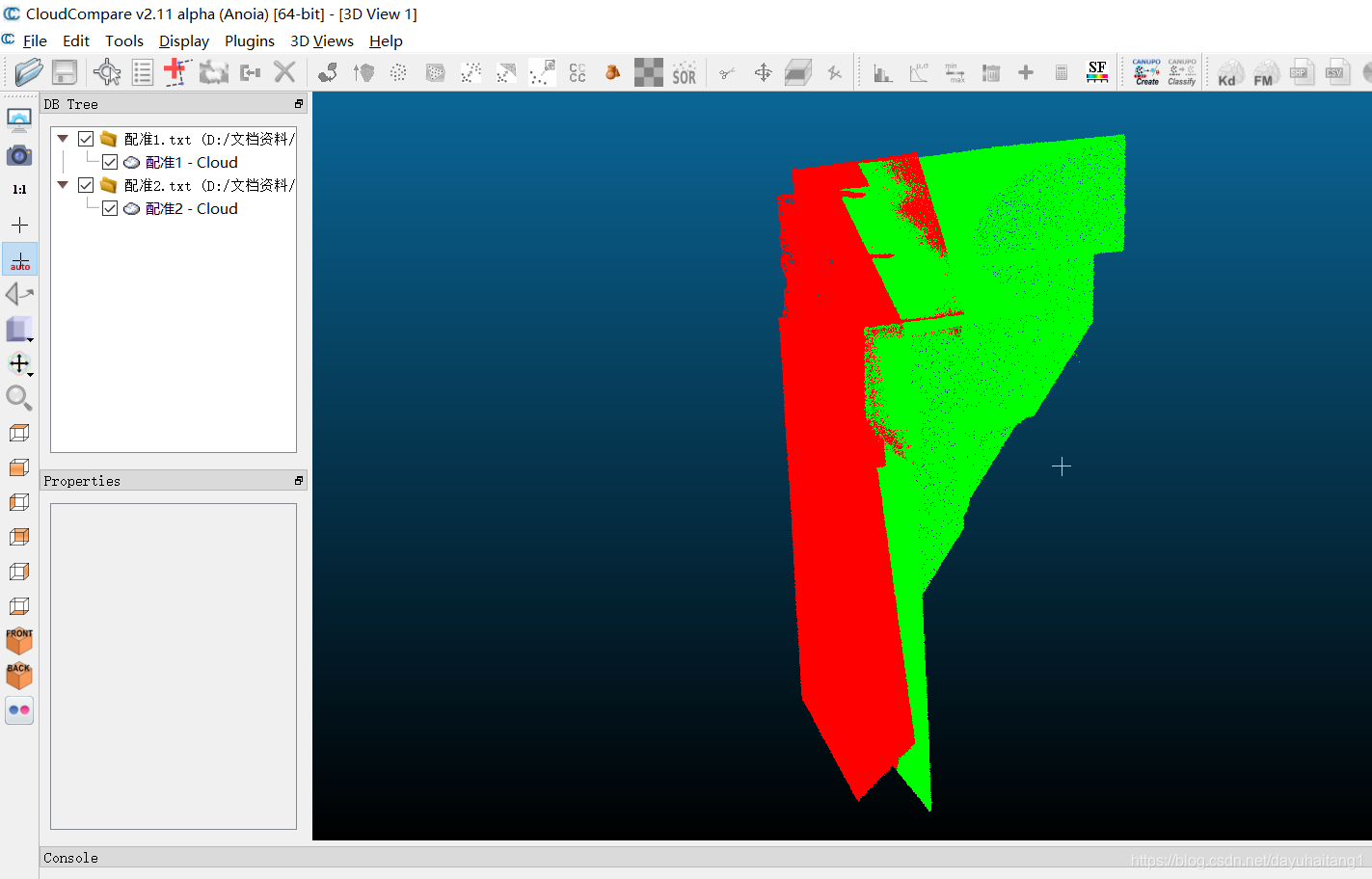

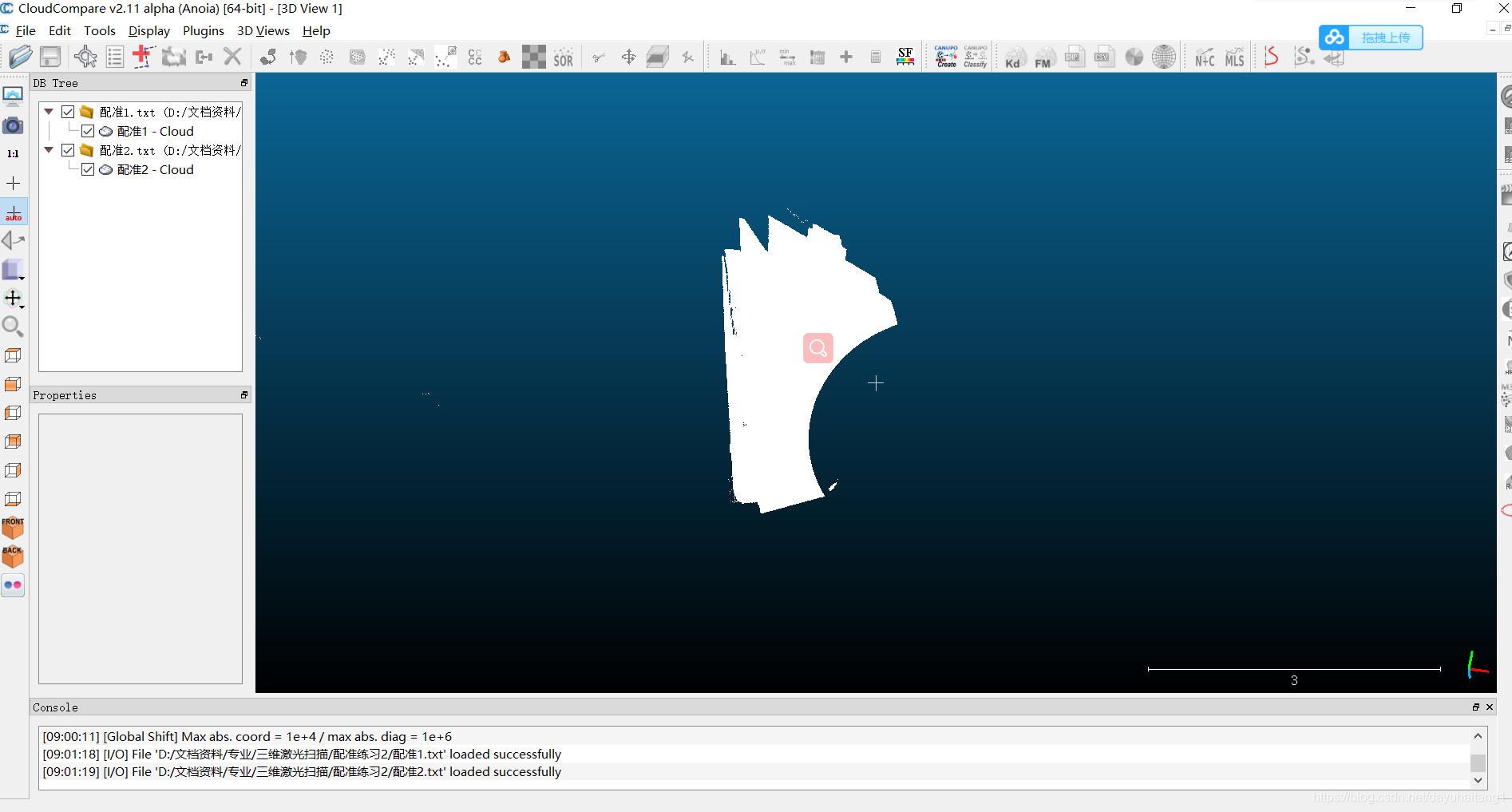

1.打开软件,加载数据。
在这里插入图片描述

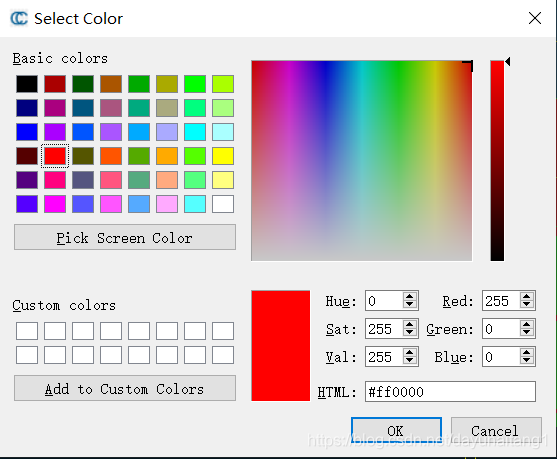

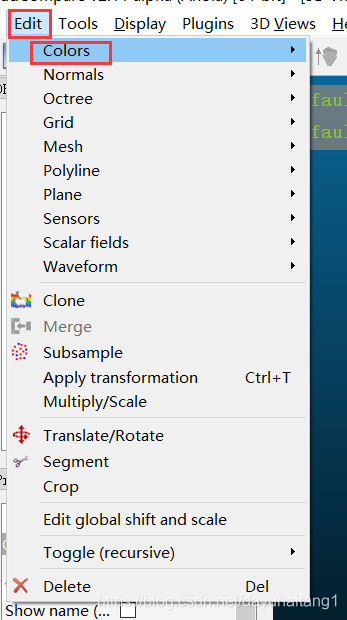

2、为了便于我们分辨,修改数据的颜色。
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

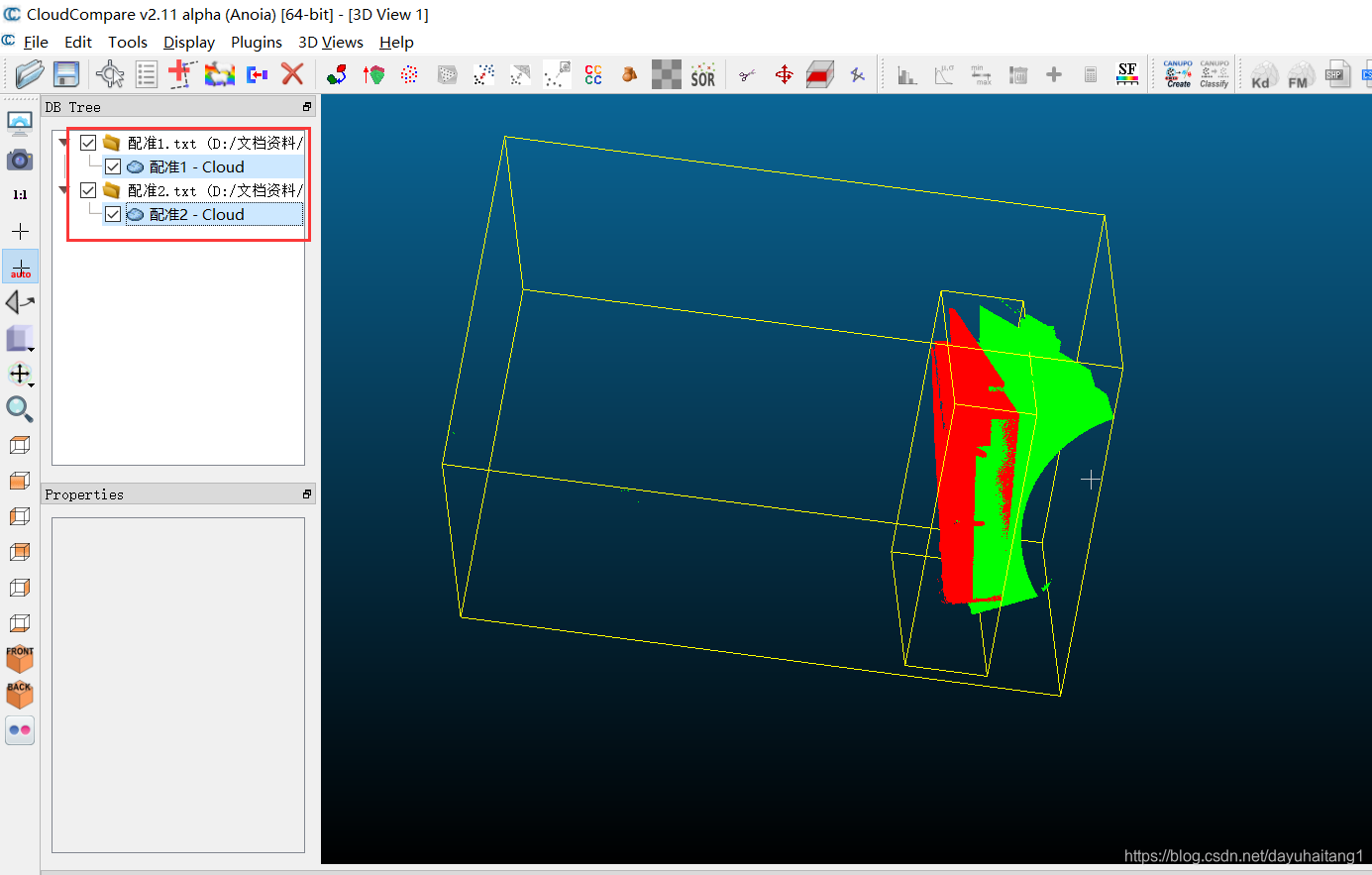

同上过程,将配准2数据修改为绿色。

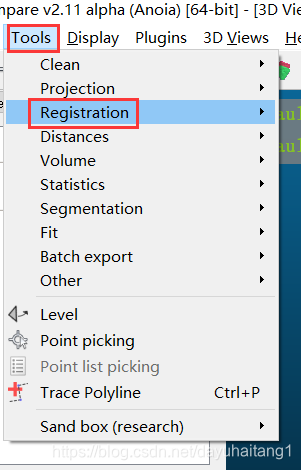

3、同时选择配准1和配准2数据,然后再选择配准Align配准方法进行配准。
在这里插入图片描述在这里插入图片描述

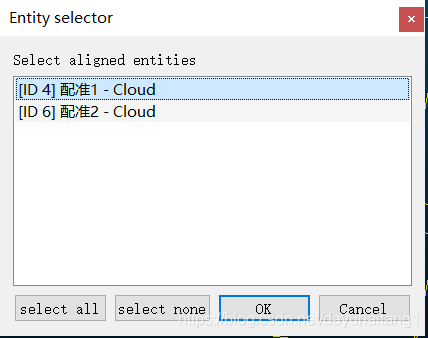

4、选择自己要配准的数据,另一个数据则会成为参考数据。
在这里插入图片描述

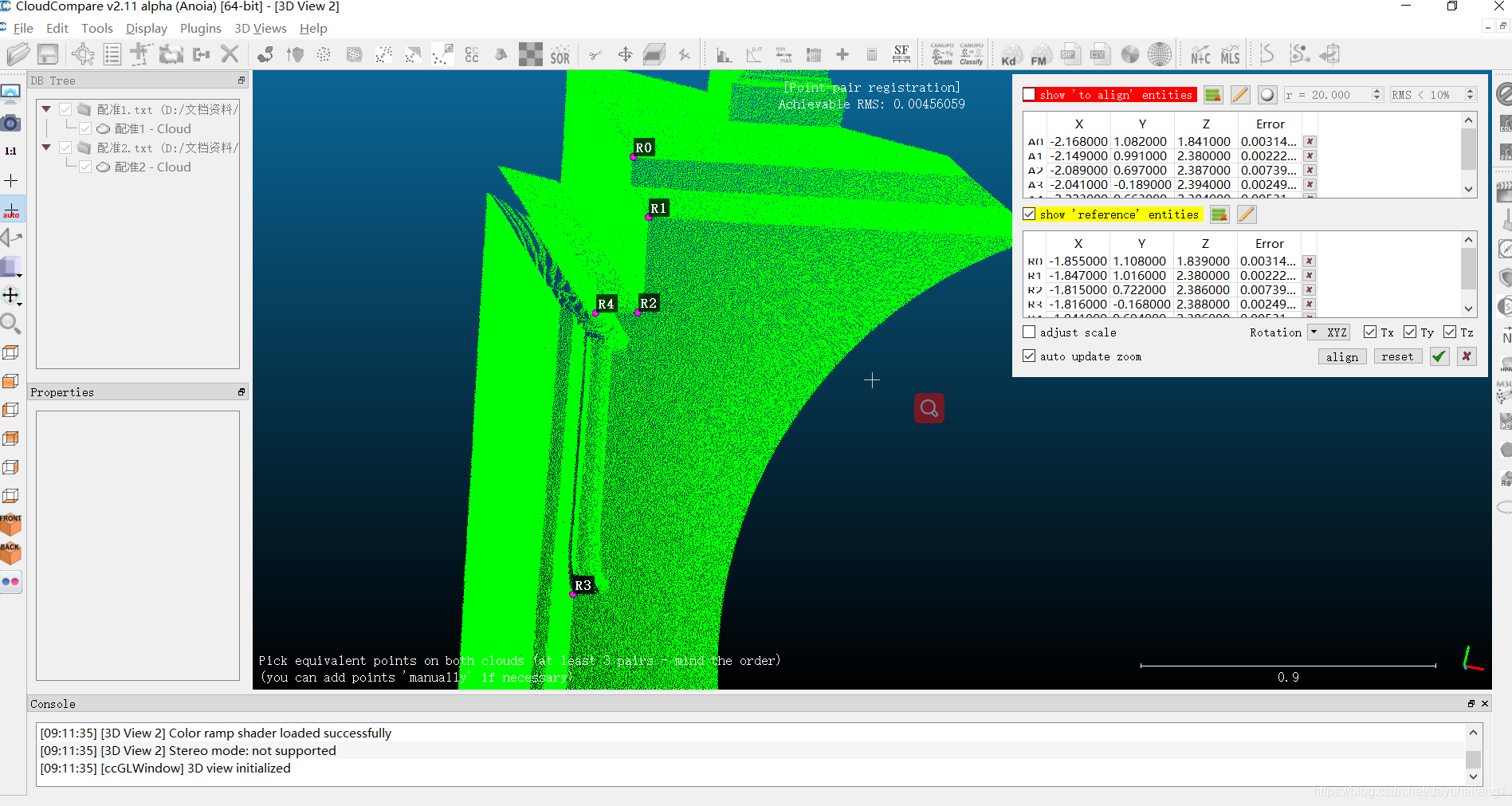

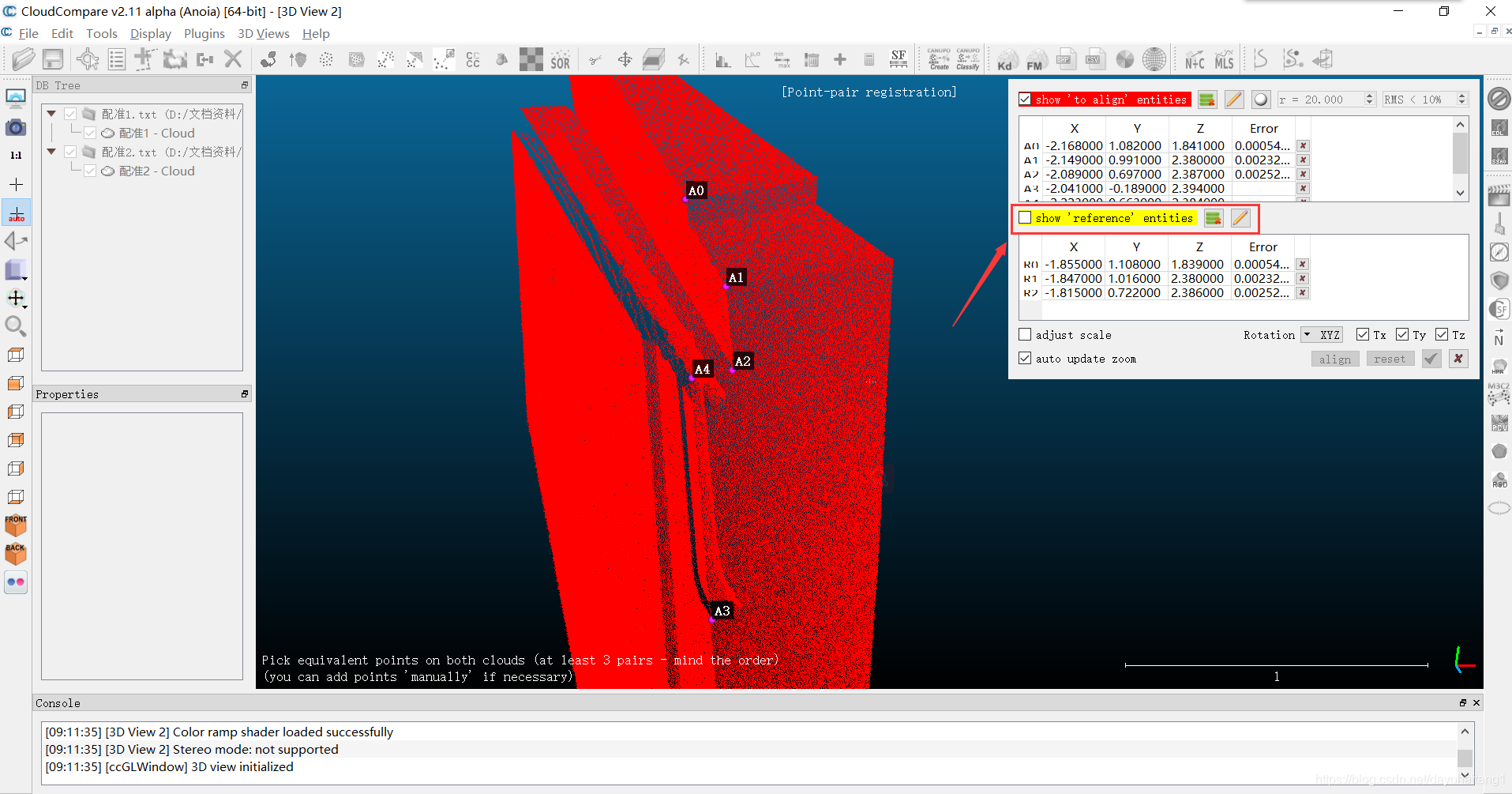

5、选择对应的特征点,这个按自己的需求,不过至少需要3对特征点。
在这里插入图片描述
注:特征点的添加直接用鼠标进行点击即可。
在这里插入图片描述

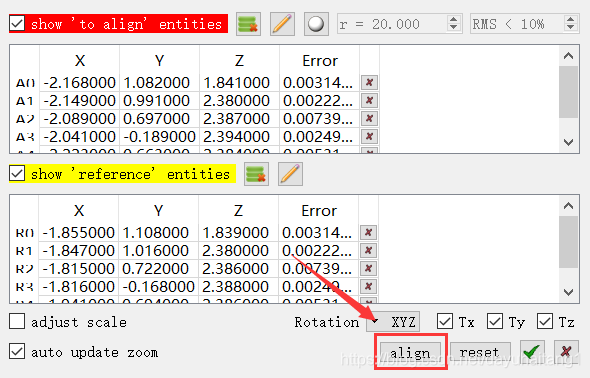

6、点击“Align”进行点云的配准。
在这里插入图片描述
如果效果不满意,可以点击旁边的重置。

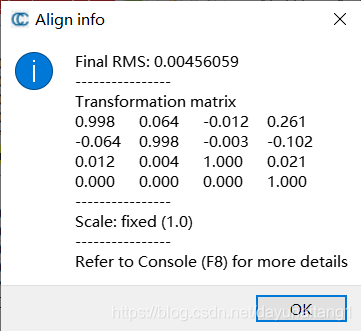

7、点击对号即可生成精度报告。
在这里插入图片描述
8、点击“OK”即可。
在这里插入图片描述

二、ICP配准算法

1、同上过程,加载数据。
在这里插入图片描述

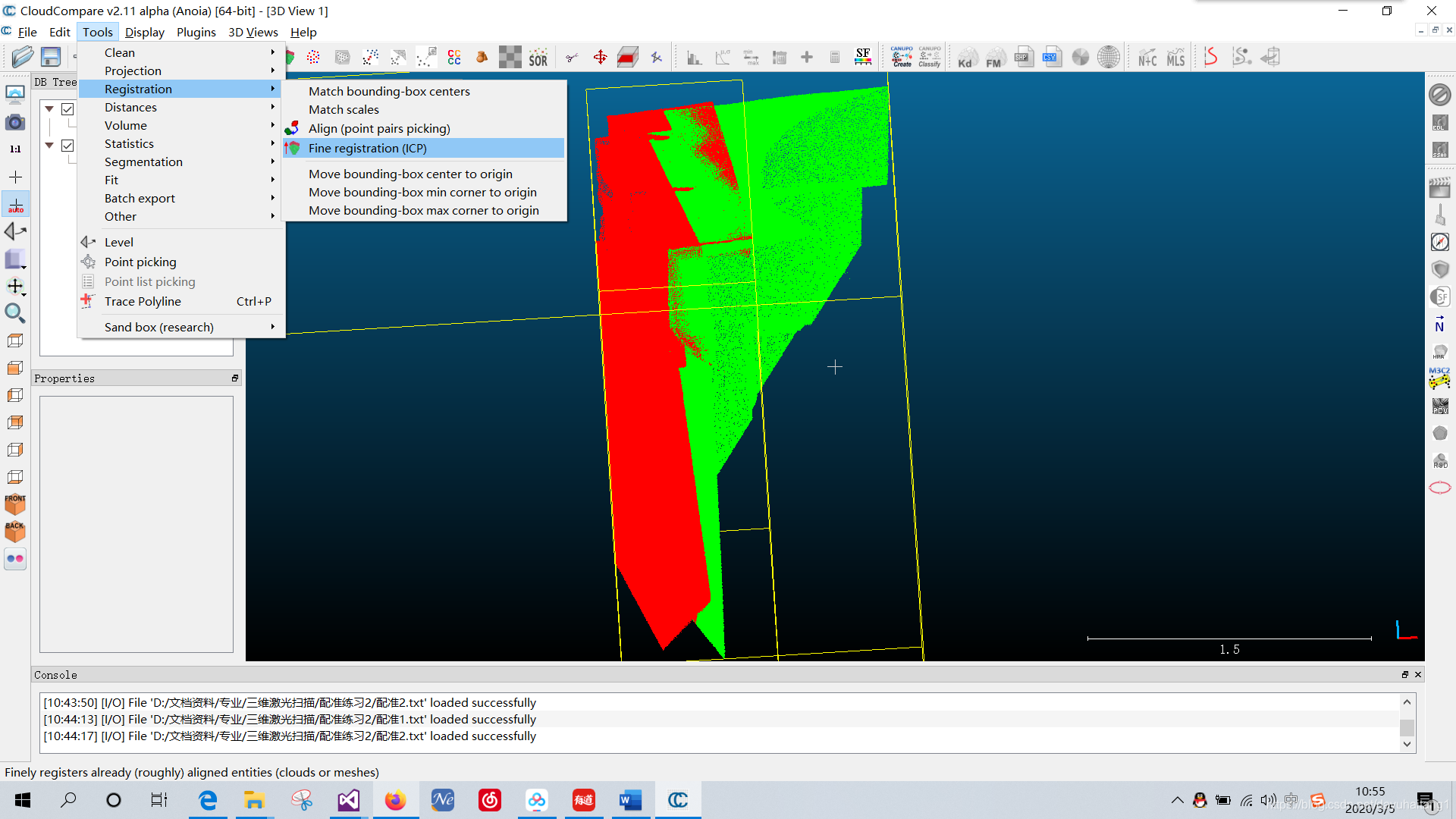

2.选择ICP配准方式。
在这里插入图片描述
3、设置配准参数,按自己的需求来进行设置。
在这里插入图片描述在这里插入图片描述

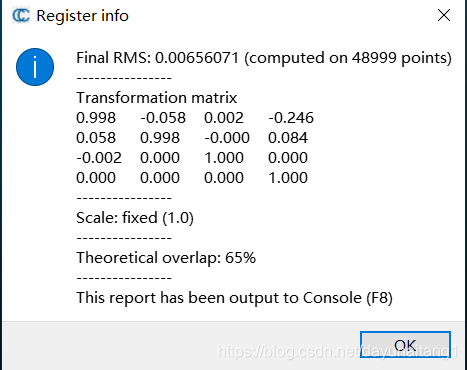

4、点击“OK”即可生成精度报告。
在这里插入图片描述

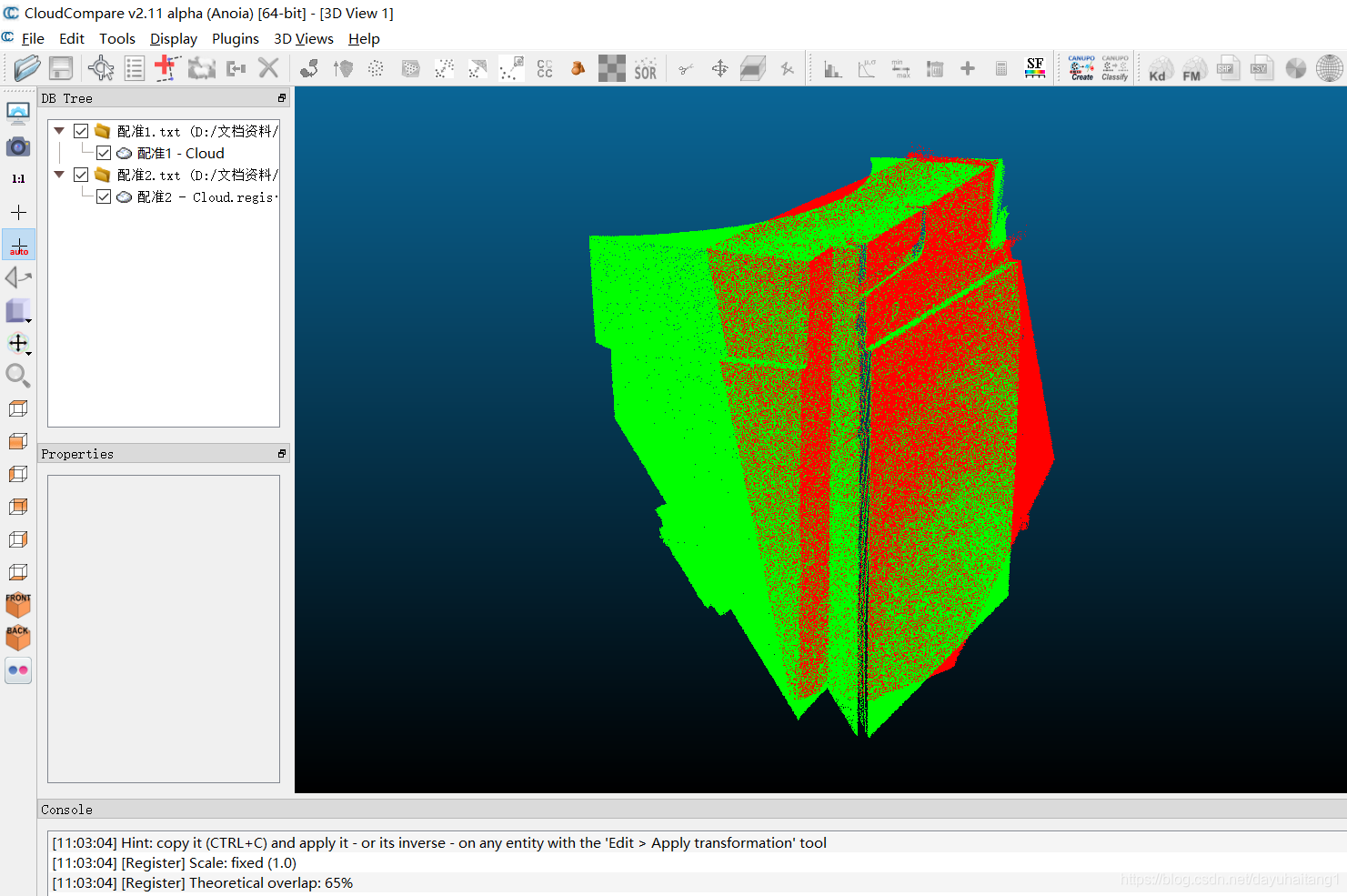

5、点击OK即可完成点云配准。
在这里插入图片描述
