小鹏P7 以太网解析

1、测试目的
2、 测试策略
3、测试准备
4、 测试过程
5、测试总结

（一）测试目的
 了解小鹏P7 OBD口以太网定义，明确以太网节点数量及IP配置信息，验证DoIP协议支持的内容。

（二）测试策略

主要围绕4个步骤开发，小鹏P7实车解析。

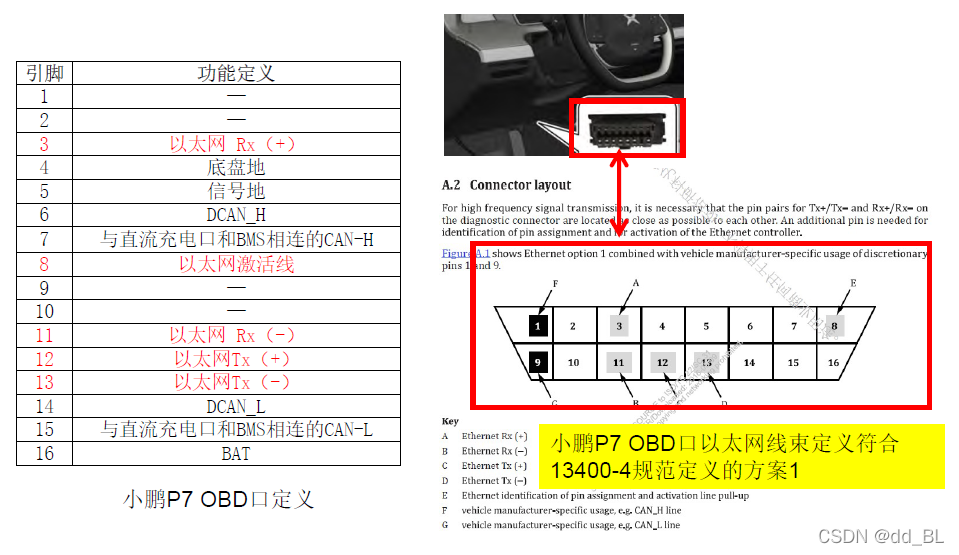

（三）测试准备-OBD口信息定义

     从网上搜索小鹏P7车辆信息，获取OBD口定义；基于小鹏P7使用说明书，了解主要电器件功能及OBD大致位置。

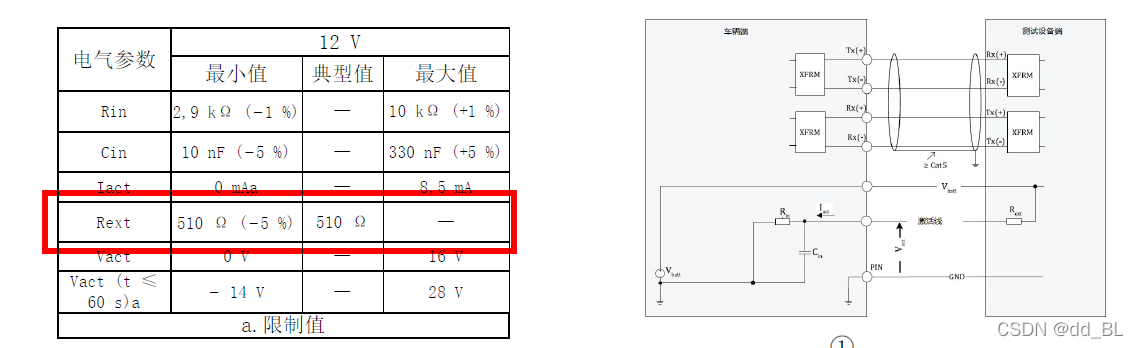

（三）测试准备-以太网连接线束制作

基于ISO13400规范，明确TX线序、内部接口电路要求，完成小鹏P7 RJ45转OBD线束原理
图绘制，完成以太网连接线束制作。

（三）测试准备-测试环境搭建
搭建测试环境，小鹏P7进行实车解析。

（四）测试过程

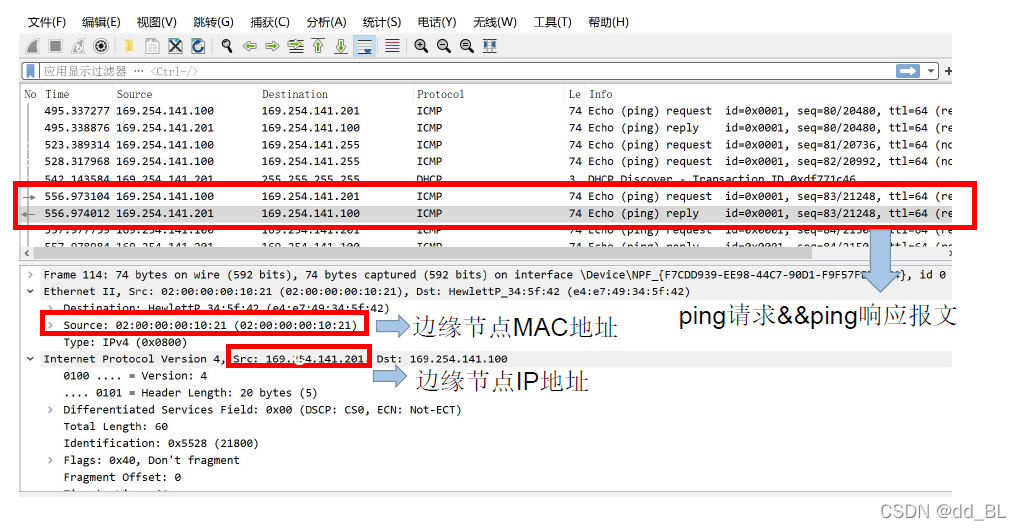

通过ping命令，获取边缘节点IP地址及MAC地址。

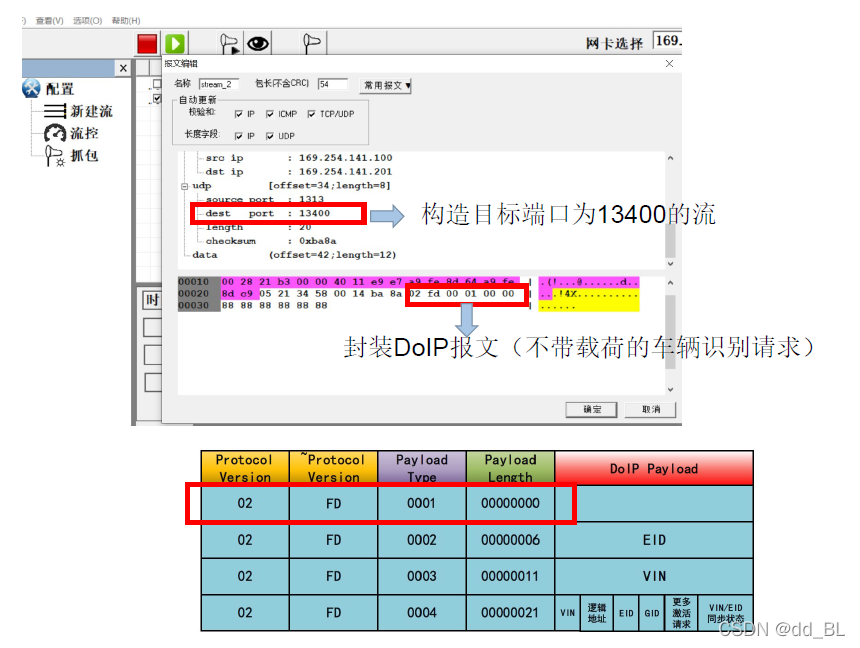

仿真以太网报文，验证可用端口号。

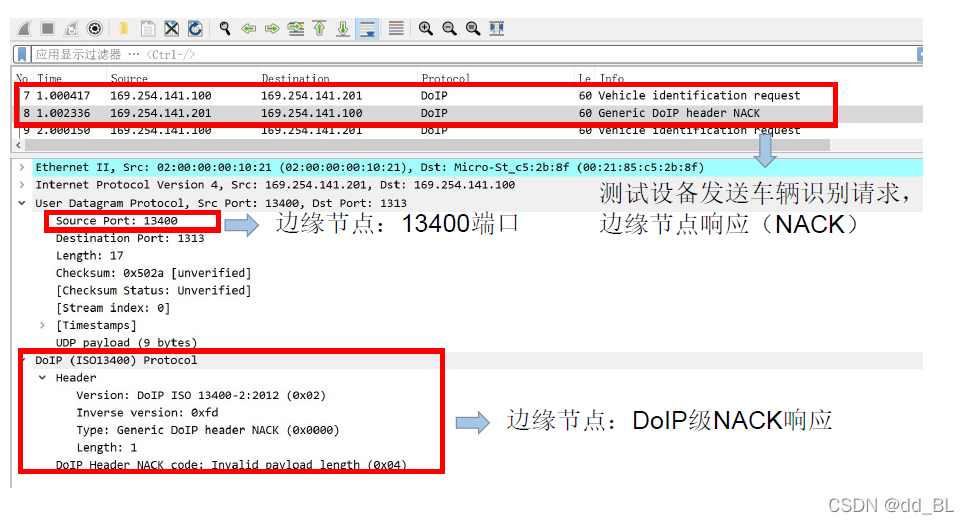

验证边缘节点支持DoIP协议。

（五）测试总结
通过对小鹏P7以太网部分进行解析，明确小鹏P7支持以太网DoIP协议；下一步，可以利用CANOE开发测试脚本，通过程序遍历测试，验证车辆支持的以太网节点数量及DoIP协议格式等内容定义。
