【图算法】(1) 图论基础，网络建模，附networkx完整代码

大家好，今天和大家分享一下图算法中的一些基础知识，已经如何使用python中的networkx库实现网络图的基本建模操作。内容较多，可通过右侧目录栏跳转。

---

1. 邻接矩阵

1.1 方法介绍

邻接矩阵是图的等价表示，邻接矩阵的元素代表网络节点连线之间的交互关系。

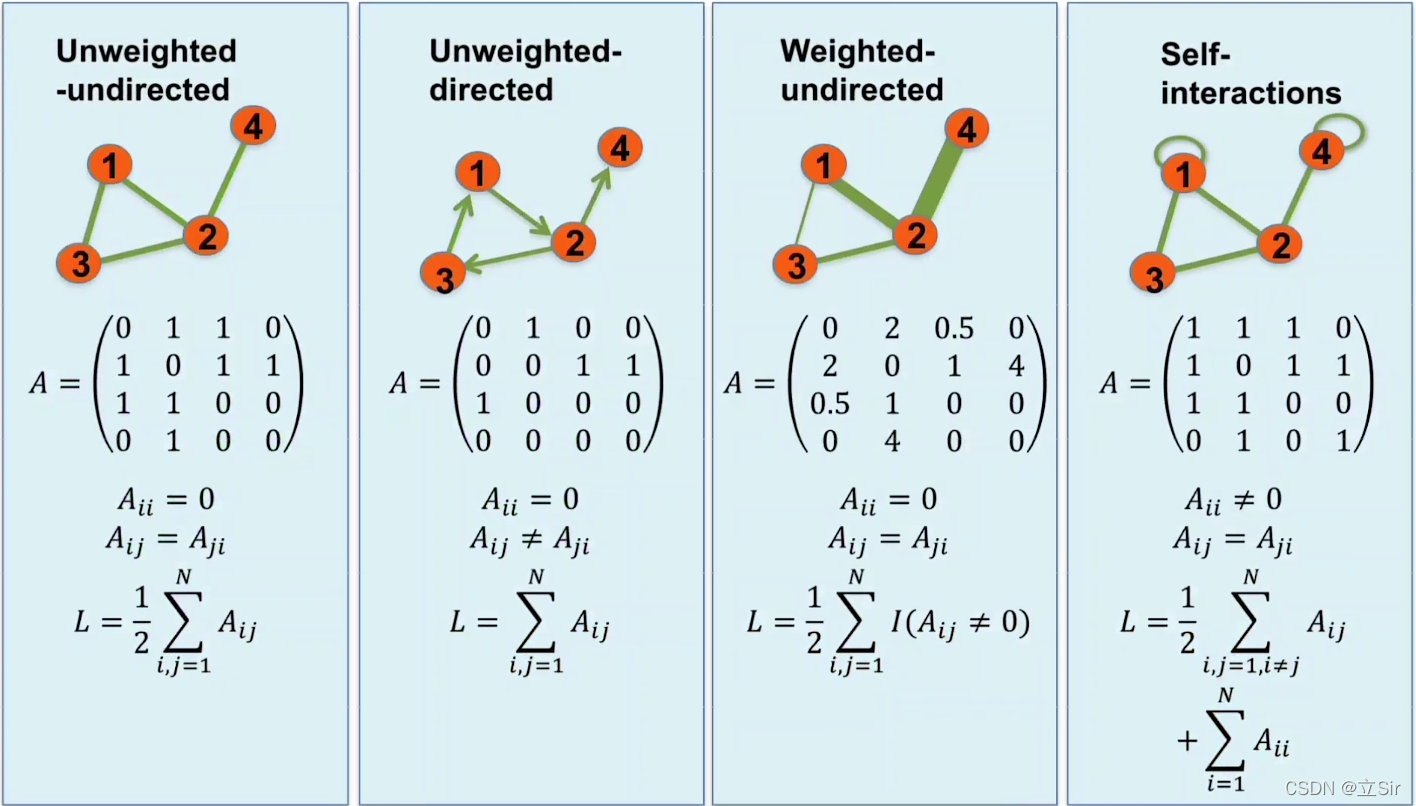

如图1，对于一个无向无权网络，它的邻接矩阵A是一个对称矩阵。其中对角线元素都为0，；无向表示节点之间的连线不区分方向，即节点之间是双向关系，；无权代表节点之间的边没有权重，此时邻接矩阵A是由0,1元素组成的，如果节点之间存在连边那么元素等于1，否则等于0。

根据邻接矩阵求出网络所包含的连边的数量，邻接矩阵的所有非零元素加起来除以2。

如图2，有向无权网络，如果存在一条连边从节点 i 指向节点 j，那么  ，有向网络不一定是对称的 。

如图3，无向加权网络，和无向无权网络的区别就是，节点之间的连边有权重。因此邻接矩阵中的非零元素就不一定等于1了。网络的连边数量等于：邻接矩阵中非零元素的数量求和

如图4，自环网络，存在从节点出发到它自身的连边，该邻接矩阵中，对角线元素不一定等于0，如果存在自环那么

---

1.2 代码实现

（1）无向无权图

创建无向图(空图)： nx.Graph()

添加节点： Graph.add_nodes_from()

添加连边： Graph.add_edges_from()

网络图可视化：
