EMIF 接口

1. 前言

DSP和FPGA进行通信用到EMIF接口。
EMIF：External Memory Interface外部存储器接口。可实现DSP与不同类型存储器（SRAM、Flash、DDR等）的连接。

2.基本介绍

EMIF分为EMIFA和EMIFB，其中EMIFA接口有64bit宽的数据总线，可连接64/32/16/8bit的器件；EMIFB接口有16bit宽的数据总线，可连接16/8bit的器件。

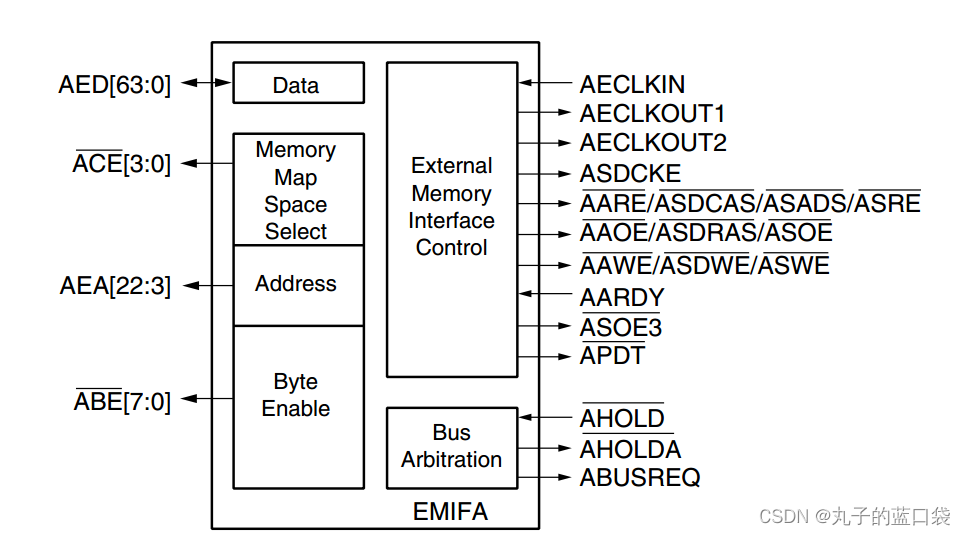

EMIF如下图：

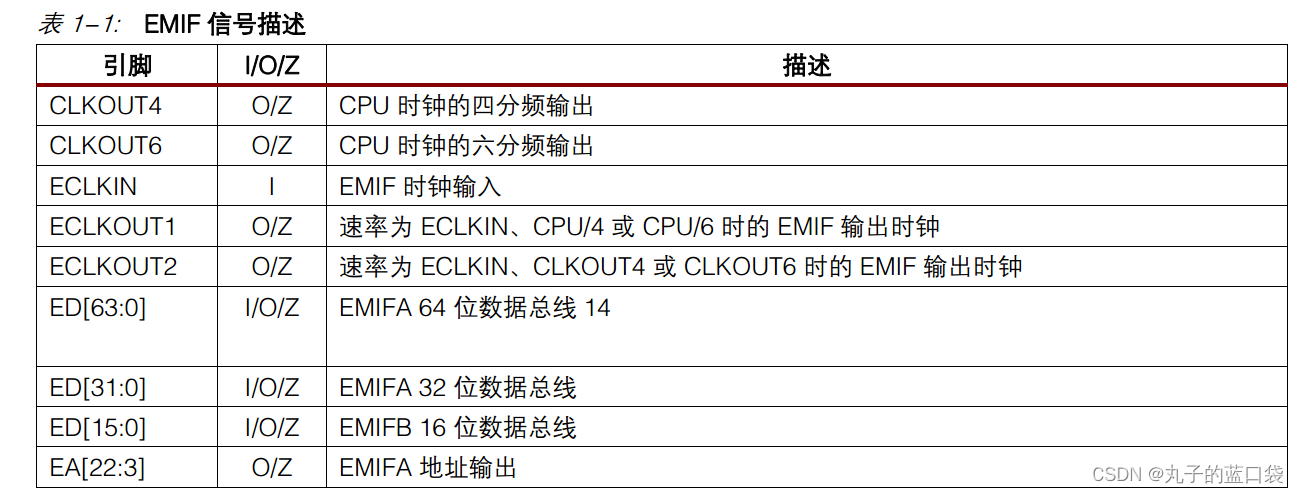

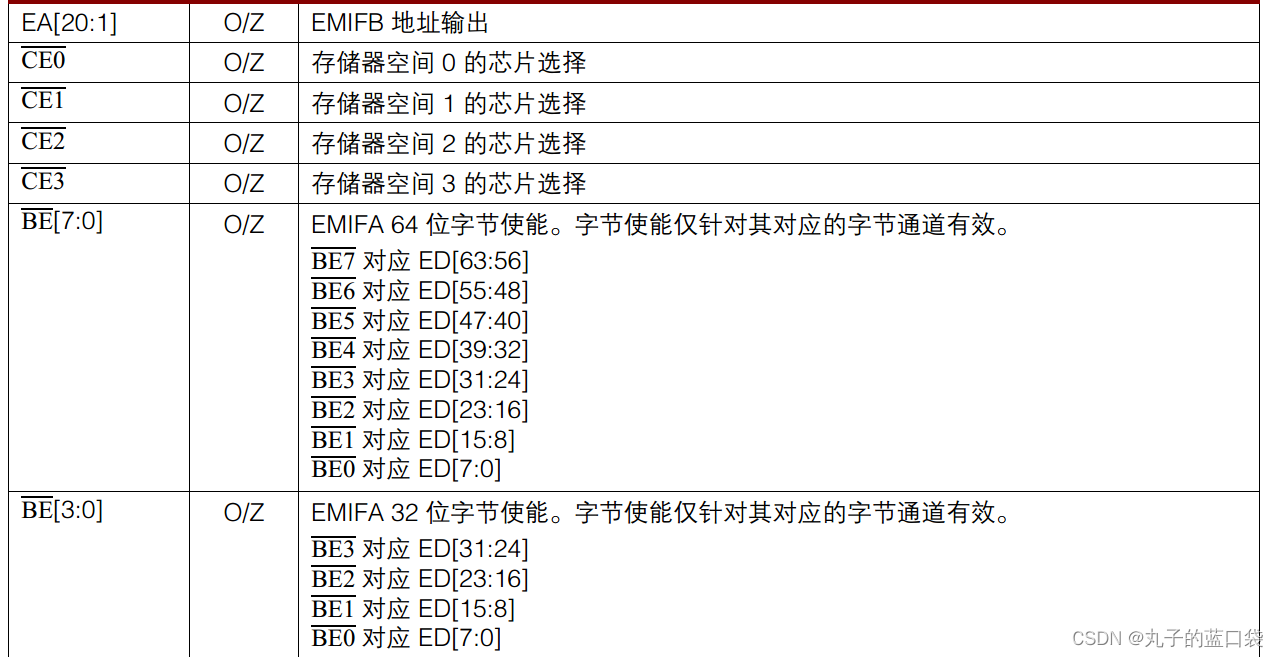

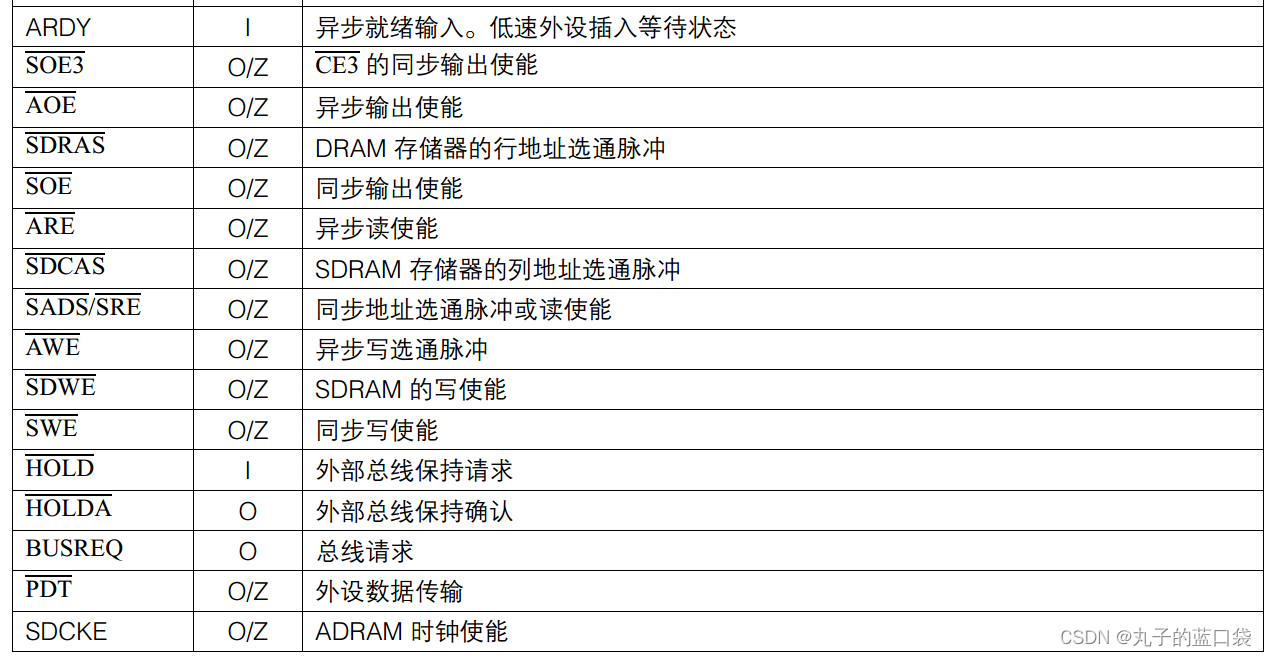

EMIF信号描述如下：

3. 连接关系

EMIF接口与外部连接时使用不同的信号。

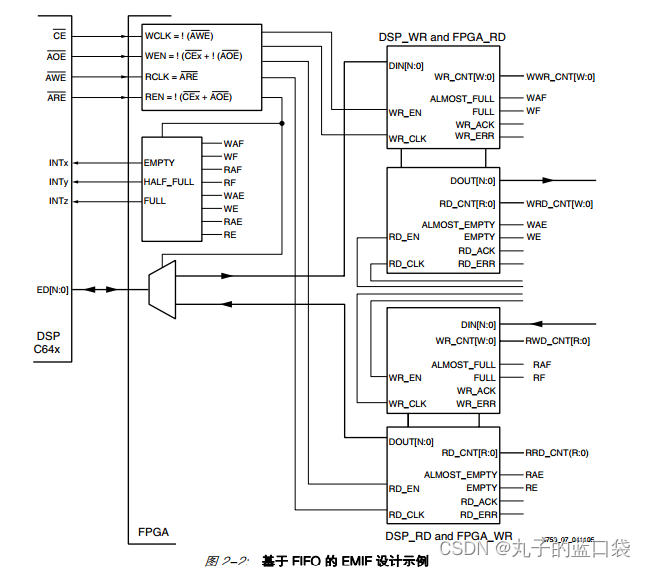

3.1 与FIFO连接

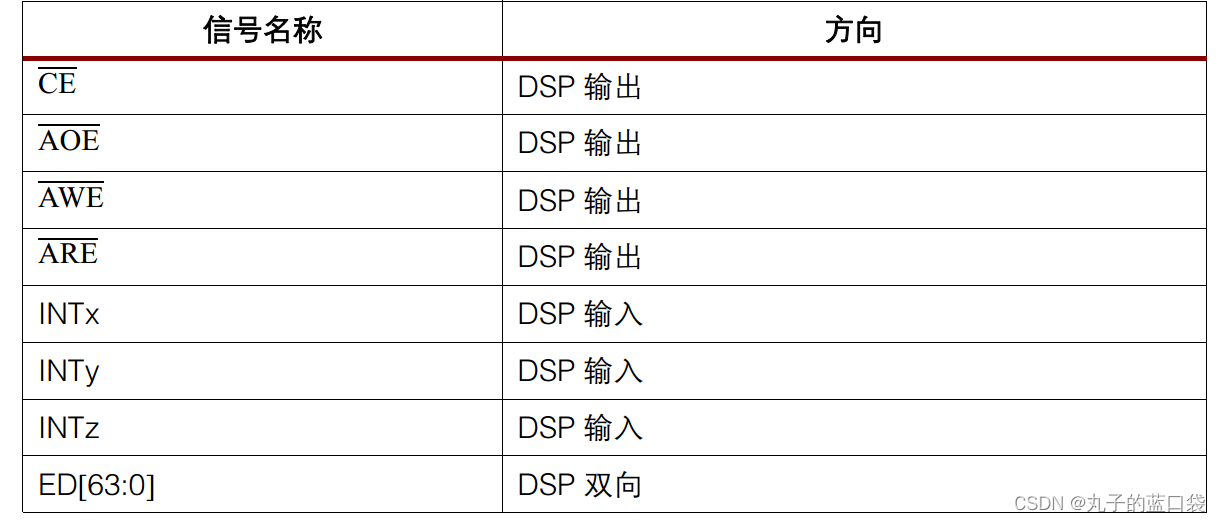

与FIFO连接主要用到下面的信号：

因为FIFO没有地址线，所以只用到了数据线。
连接示意图如下：

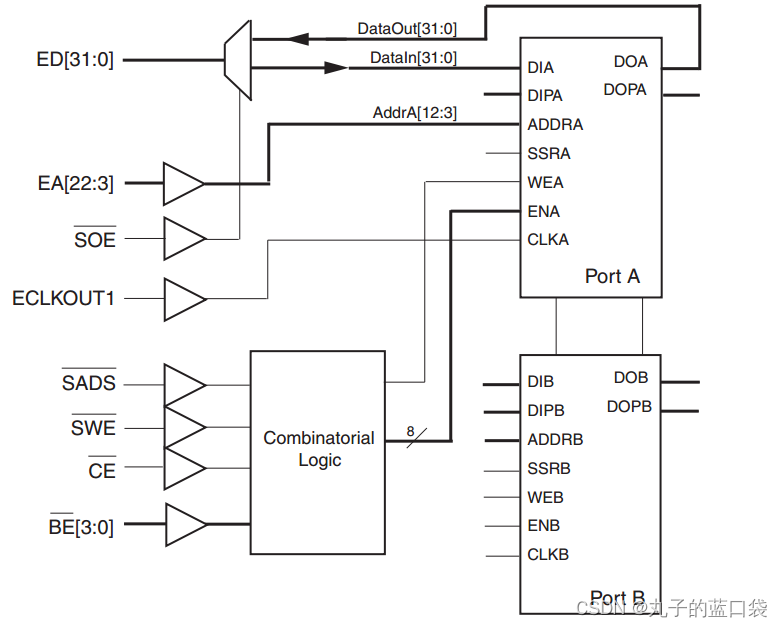

3.2 与BRAM连接

连接示意图如下：

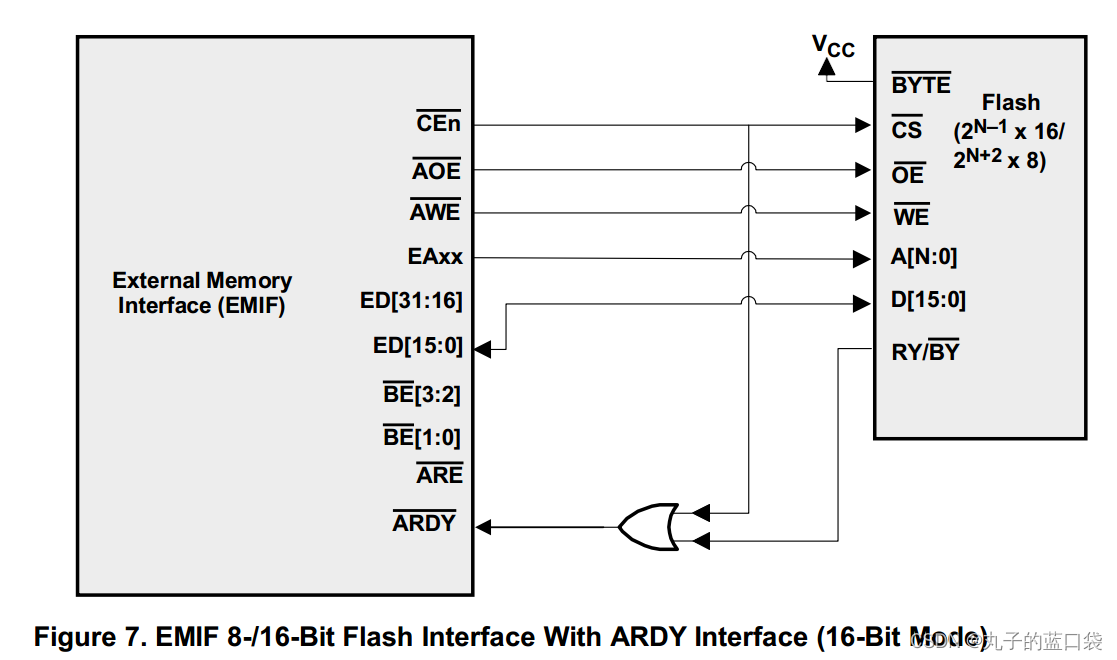

3.3 与FLASH连接

连接示意图如下：

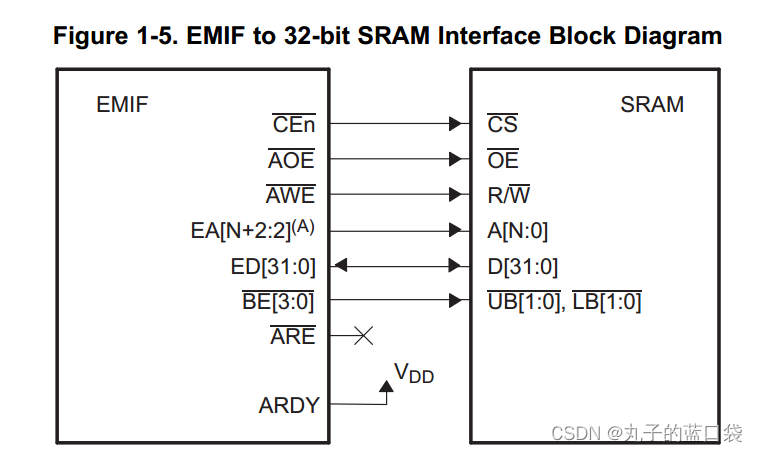

3.4 与SRAM连接

连接示意图如下：

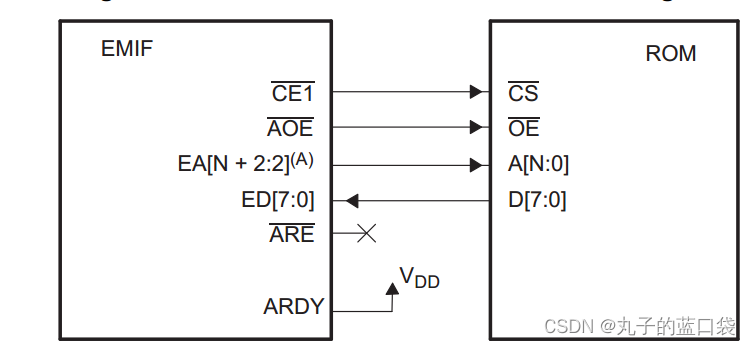

3.5 与ROM连接

连接示意图如下：

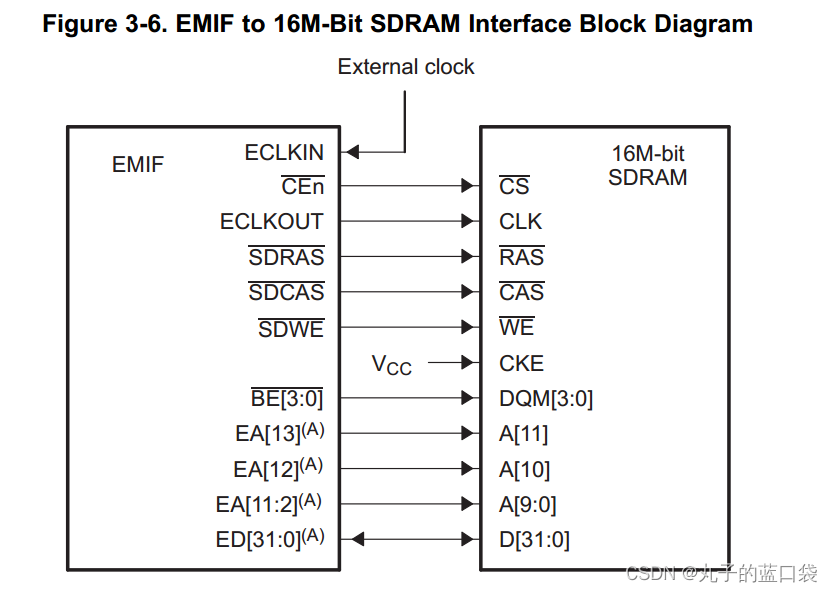

3.6 与SDRAM连接

连接示意图如下：

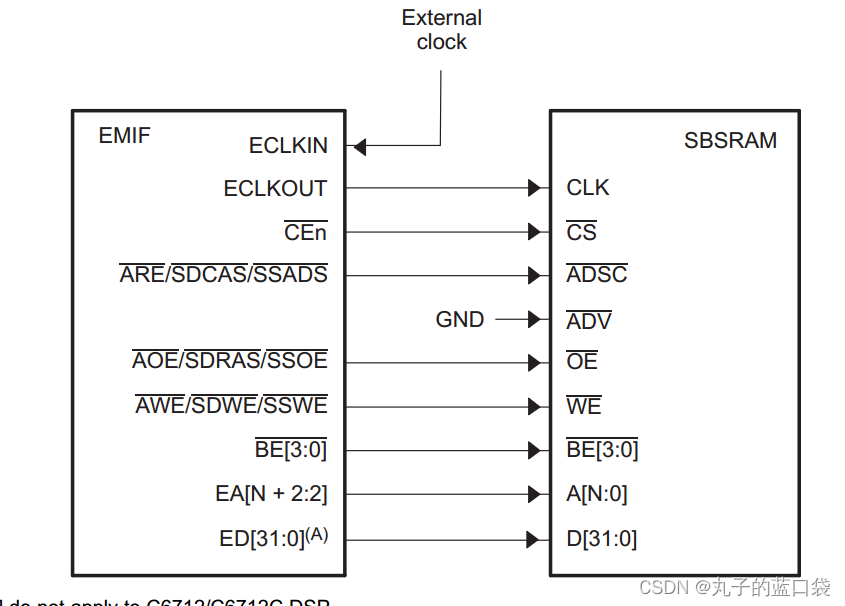

3.7 与SBSRAM连接

连接示意图如下：

参考文献

《TMS320C6000 DSP External Memory Interface (EMIF)》
《使用 EMIF 将 Xilinx FPGA与 TI DSP 平台接口》
