无人机技术，旋翼无人机硬件总体介绍，多旋翼无人机机架技术详解

旋翼无人机的硬件主要包括机架、动力系统、控制系统、感知系统、旋翼和导航系统等部分，这些部分协同工作，使无人机能够实现稳定可靠飞行。

机架：

无人机的骨架，主要起到支撑整个无人机系统的重量，以及安装各种设备的作用。旋翼无人机的机架一般采用碳纤维材料，以减轻重量并提高强度。机架的设计需要充分考虑轴距、旋翼位置、重心分布等因素，以确保无人机稳定可靠地飞行。

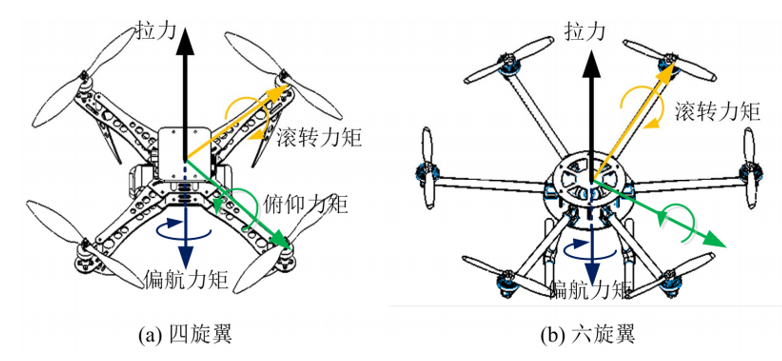

多旋翼和四旋翼区别：

除了机械结构上的差异，一个是4组动力系统，一个是6组动力系统，无本质区别，都是3个力矩和1个拉力，六旋翼控制分配更灵活。

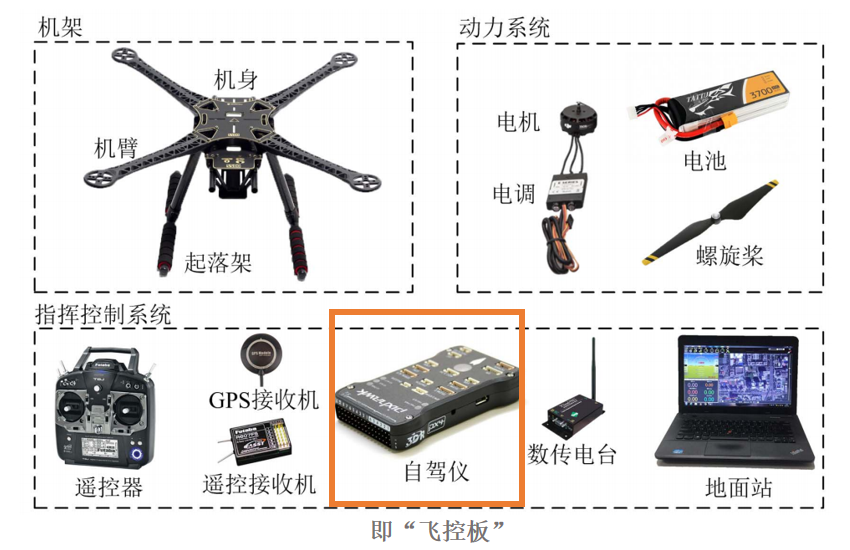

四旋翼无人机硬件总体：

动力系统：

包括无刷电机、电子调速器、电池等。无刷电机是旋翼无人机的核心部件，负责产生旋翼旋转的动力。电子调速器则对电机进行控制，实现无人机飞行速度和方向的控制。电池则提供电力，保证无人机有足够的续航时间。

 控制系统：

包括飞控、遥控器、接收器等。飞控是无人机的“大脑”，负责接收遥控器发出的指令，控制无人机的飞行姿态、高度、速度等。遥控器则是由操作者控制，通过接收器发送指令给飞控。

感知系统：

包括GPS、气压计、摄像头等。GPS用于定位和导航；气压计用于测量无人机的高度；摄像头用于拍摄图像和视频，可以用于航拍、监控等。

旋翼：

是旋翼无人机的重要部件之一，负责产生升力。旋翼一般采用轻质材料制成，如碳纤维、玻璃纤维等，以提高强度和减轻重量。旋翼的设计需要综合考虑转速、桨距、桨叶形状等因素，以保证无人机稳定飞行。

导航系统：

包括GPS、IMU、罗盘等。GPS用于定位；IMU用于测量无人机的姿态和加速度；罗盘则用于指示无人机的方向。导航系统保证了无人机能够准确到达指定位置，并按照预设航线飞行。

四旋翼旋翼机架基本结构：

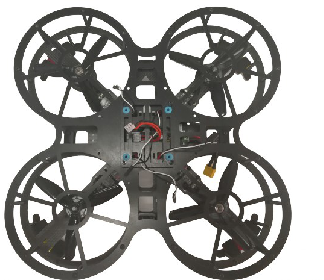

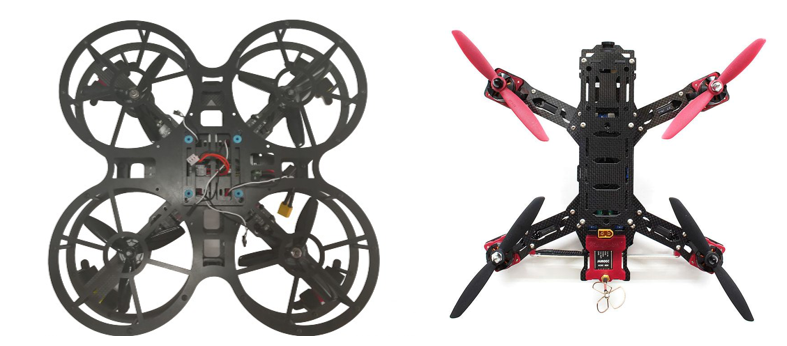

相同轴距下的环抱式无人机机架和开放式无人机机架。环抱式无人机机架安全适合教学，但是续航比开放式低一些。

轴距是指对轴两个电机之间的距离，通常是用来衡量四旋翼尺寸的重要参数。根据轴距我们才能进行电机和桨叶的选型。轴距越大，桨叶越大，升力越大，需要的转速就降低。

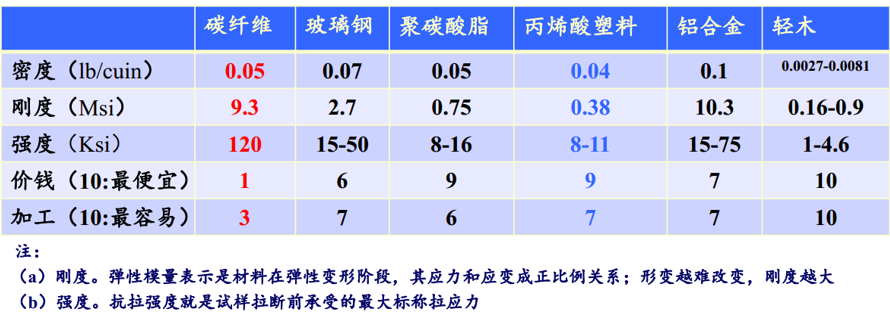

机架材料选型:

起落架:

支撑四旋翼的重力，减小起飞时的地效，消耗和吸收四旋翼在着陆时的撞击能量。

旋翼无人机的机架技术是一个综合性的领域，涉及到材料科学、机械工程和航空航天等多个领域的知识。以下是一些常见的旋翼无人机机架技术：

1. 碳纤维复合材料机架：碳纤维复合材料因其高强度、轻量化和易于加工等特点而被广泛应用于旋翼无人机的机架制造。碳纤维复合材料由碳纤维和树脂等材料组成，通过一定的工艺加工成型，能够有效地承受飞行过程中的各种力和力矩，保证无人机的稳定飞行。

2. 铝合金机架：铝合金机架是旋翼无人机中比较传统的机架材料，其优点是成本较低、易于加工和制造，但相比碳纤维复合材料，铝合金机架的重量较大，会影响无人机的性能。

3. 玻璃钢机架：玻璃钢是一种复合材料，由玻璃纤维和有机高分子材料复合而成。玻璃钢机架的优点是重量轻、强度高、耐腐蚀等，但其制造工艺较为复杂，成本较高。

4. 3D打印技术：3D打印技术是一种基于数字模型文件的快速成型技术，可以用于制造旋翼无人机的机架。3D打印技术可以生产出具有复杂形状和内部结构的机架，同时还可以优化机架的重量和强度，但3D打印技术的成本较高，目前还主要用于原型制造和小批量生产。

除了上述几种常见的机架技术外，还有一些其他的机架技术，如钛合金机架、钢材机架等。总的来说，旋翼无人机机架技术的选择需要根据具体的应用场景和需求来决定，以达到最优的设计效果。
