1. 简介

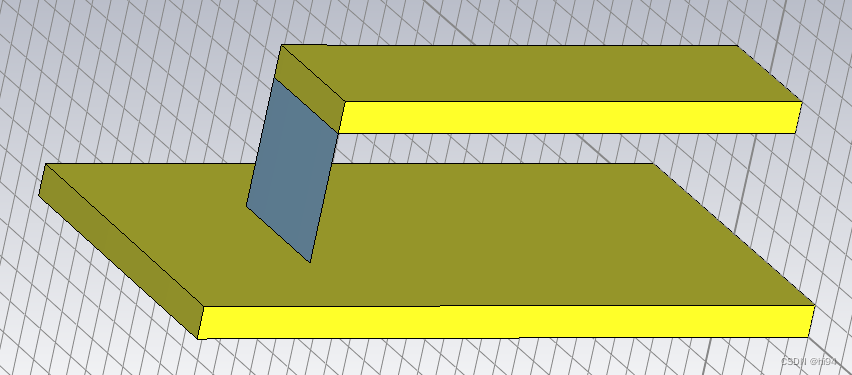

在进行EMC仿真时，经常需要满足一些特定的需求，比如在一个完整的GND平面上方布置金属走线，并在金属走线和GND之间施加Discrete Port端口。

一开始，我尝试了一些笨拙的方法，比如手动计算四个点的坐标，然后使用Brick工具绘制Sheet。这种方式不仅费时费力，而且容易出错，影响到仿真结果的准确性。

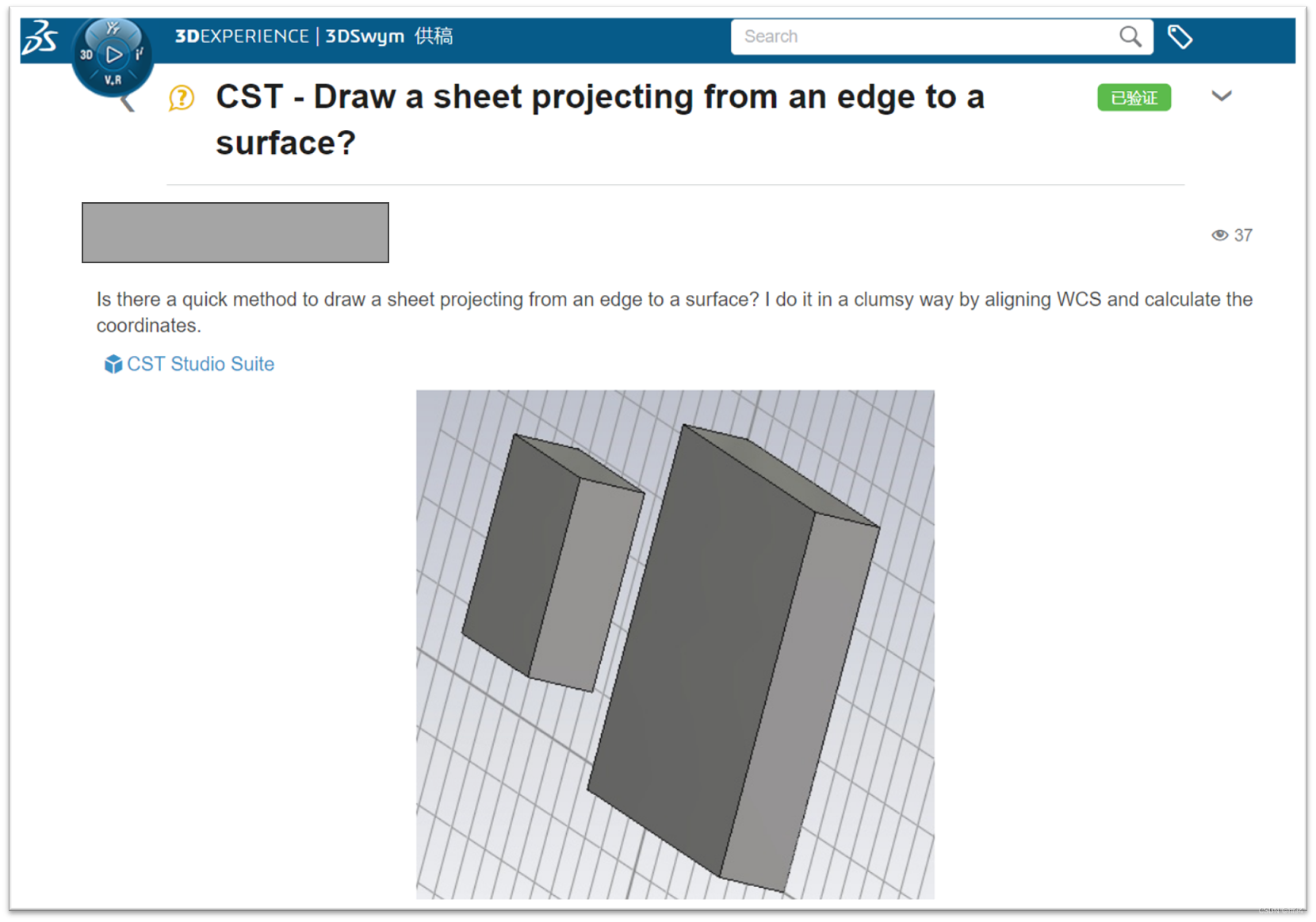

后来，我在达索3DEXPERIENCE论坛上发表了这个问题，幸运的是，有一些热心的人给予了回复。不过，由于官方回复需要一定时间，所以不能指望立即得到解决方案。

2. 具体操作

2.1 设置WCS坐标系

在金属走线的实体上使用Local WCS即可，最好选择该平面左下角，如下图所示。

2.2 使用 Brick 工具

使用 Brick 工具绘制一个厚度为0的实体（Sheet）。

划重点：

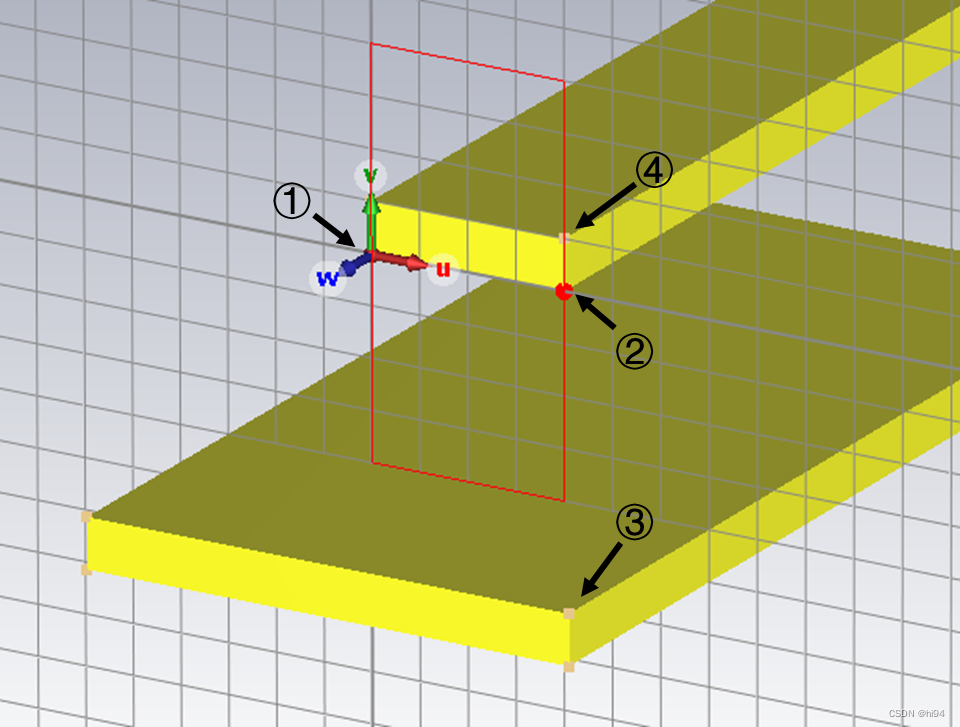

• 使用Pick Points （快捷键P），选择特征点。
• 通过1、2、4三个点，确定在UV平面绘制Sheet。
• 通过3这个点，确定金属走线到GND平面的距离。

1、2、4三个点的顺序不重要，甚至可以选取1、2、2（重复选择2这个点）。但是3这个点是必须的。同学可以自行探索。

2.3 删除对称部分

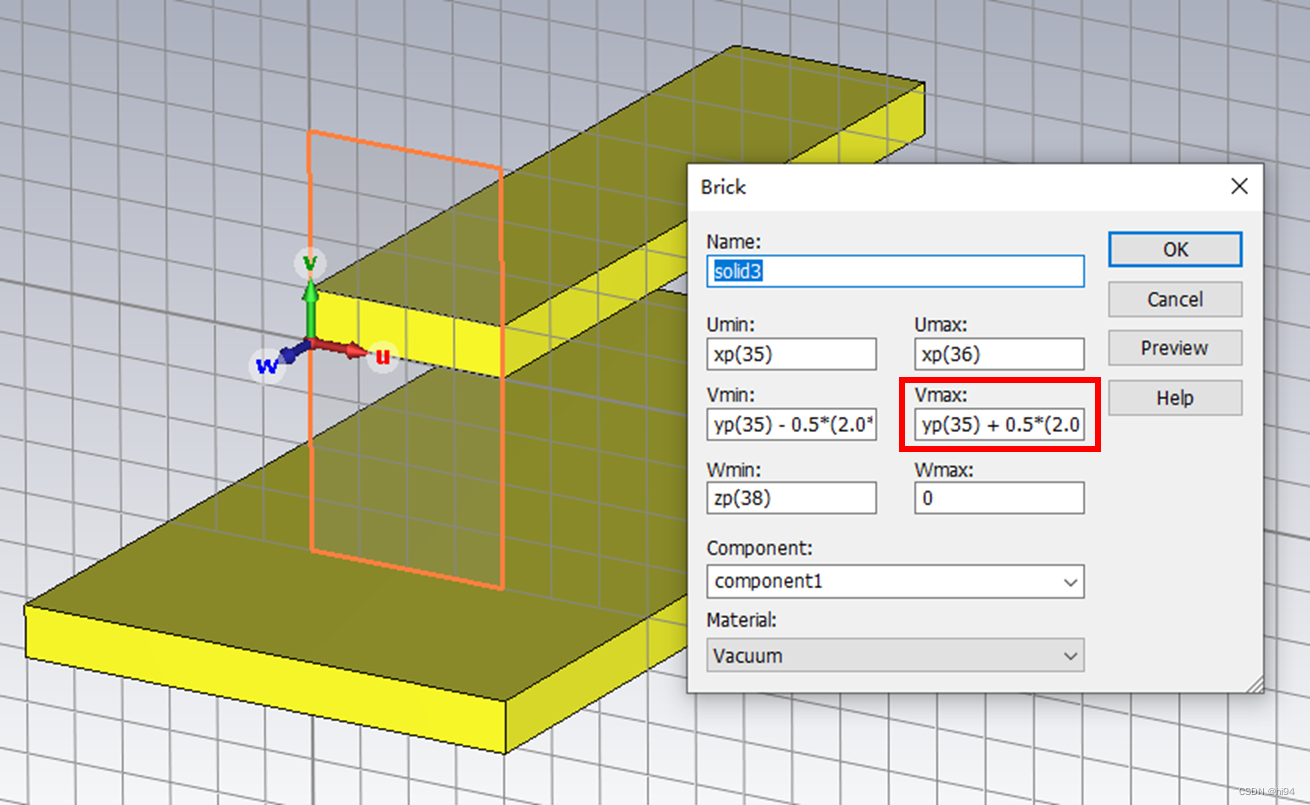

当上一个步骤的四个点设置完毕，可以看到如下 Brick 对话框，将其中的 Vmax 设置为0。

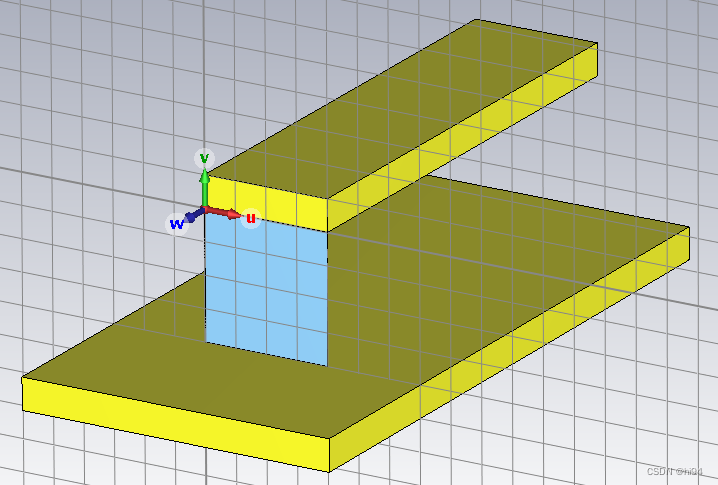

我们得到最终的图形：

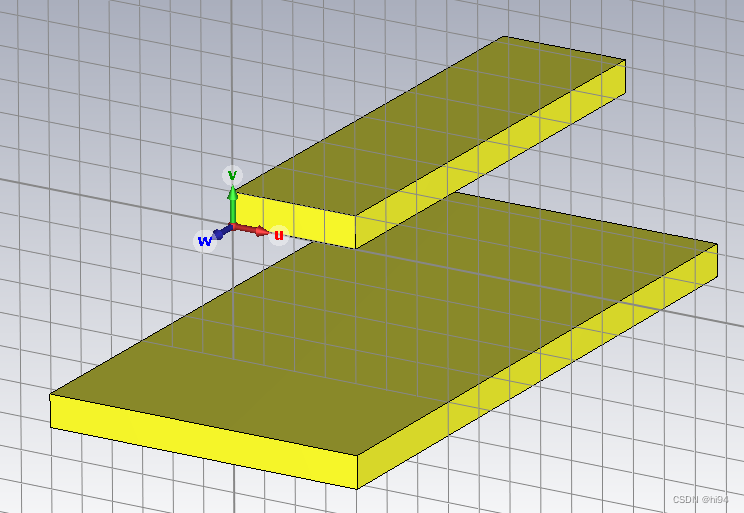

然后恢复WCS坐标即可。

3. 总结

在进行EMC仿真时，建模的重要性不可忽视。一个准确、完整的模型是确保仿真结果准确性的基础。在上述情境中，正确建模金属走线和Discrete Port端口的位置、尺寸和几何形状对于模拟电磁场的传播和干扰至关重要。

正确的建模可以帮助我们准确地模拟电磁波的传播路径、反射和干扰情况，从而更好地了解系统的电磁兼容性，并采取相应的措施来减少电磁干扰。如果建模不准确或不完整，将会导致仿真结果的失真，从而影响到最终的设计方案和决策。

因此，在进行EMC仿真时，建模过程应该被视为至关重要的一步。我们需要花费足够的时间和精力来确保模型的准确性和完整性，这样才能够得到可靠的仿真结果，为设计和优化提供可靠的支持和指导。

在实际操作中，我首先尝试了手动计算坐标并使用Brick工具绘制Sheet的方法，但这种方式既费时费力，又容易出错，可能会影响仿真结果的准确性。

随后，我们在达索3DEXPERIENCE论坛上发布了这个问题，并得到了一些热心人的回复。虽然官方回复需要一定时间，但这并不妨碍我们继续探索解决方案。

具体操作中，我们设置了WCS坐标系，并在金属走线的实体上使用Local WCS。然后，我们使用Brick工具绘制了厚度为0的Sheet，通过选取特定的特征点，确定了Sheet在UV平面上的位置，并确定了金属走线到GND平面的距离。最后，我们删除了对称部分，得到了最终的图形。
