以太网基础——IP协议

1：IP协议概述

   IP（Internet Protocol，互联网协议）是互联网通信的基础协议，它负责将数据包从源地址传输到目的地址。IP协议定义了如何封装数据包，如何寻址数据包以及如何路由数据包，它是随着互联网的出现而诞生的。IP地址就是唯一标识一个主机的地址，通常表示为4个十进制数，每个数的范围是0-255，用点分十进制的格式表示，如192.168.1.1。IP协议是一个无状态的协议，每个数据包都独立处理，不依赖于之前或之后的数据包。此外，IP协议还提供了数据包的差错检测功能。

        IP是整个TCP/IP协议族的核心，也是构成互联网的基础。IP位于TCP/IP模型的网络层(相当于OSI模型的网络层)，它可以向传输层提供各种协议的信息，例如TCP、UDP等；对下可将IP信息包放到链路层，通过以太网、令牌环网络等各种技术来传送。 为了能适应异构网络，IP强调适应性、简洁性和可操作性，并在可靠性做了一定的牺牲。IP不保证分组的交付时限和可靠性，所传送分组有可能出现丢失、重复、延迟或乱序等问题。

2：IP地址

 IP地址是用来识别网络上的设备，因此，IP地址是由网络地址与主机地址两部分所组成。

2.1：网络地址

网络地址可用来识别设备所在的网络，网络地址位于IP地址的前段。当组织或企业申请IP地址时，所获得的并非IP地址，而是取得一个唯一的、能够识别的网络地址。同一网络上的所有设备，都有相同的网络地址。IP路由的功能是根据IP地址中的网络地址，决定要将IP信息包送至所指明的那个网络。

2.2：主机地址

主机地址位于IP地址的后段，可用来识别网络上设备。同一网络上的设备都会有相同的网络地址，而各设备之间则是以主机地址来区别。

由于各个网络的规模大小不一，大型的网络应该使用较短的网络地址，以便能使用较多的主机地址；反之，较小的网络则应该使用较长的网络地址。为了符合不同网络规模的需求，IP在设计时便根据网络地址的长度，设计与划分IP地址。

3：协议版本

3.1：IPv4协议

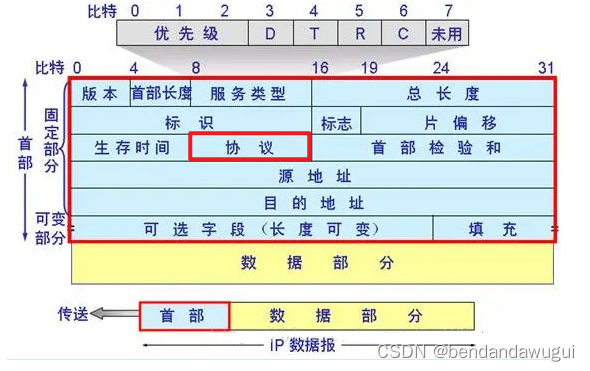

网际协议第4版（Internet Protocol version4，IPv4）是TCP/IP协议使用的数据报传输机制。数据报是一个可变长分组，有两部分组成：头部和数据。头部长度可由20~60个字节组成，该部分包含有与路由选择和传输有关的重要信息。头部各字段意义按顺序如下：

• （1）版本（4位）：该字段定义IP协议版本，IPv4即为4，负责向处理机所运行的IP软件指明此IP数据报是哪个版本，所有字段都要按照此版本的协议来解释。如果计算机使用其他版本，则丢弃数据报。
• （2）头部长度（4位）：该字段定义数据报协议头长度，以4byte为单位。协议头最小值为5（即20字节），最大值为15（即60字节）。
• （3）服务（质量）类型（8位）：该字段定义上层协议对处理当前数据报所期望的服务质量，并对数据报按照重要性级别进行分配。前3位为优先级位，后面4位成为服务类型，最后1位没有定义。这些8位字段用于分配优先级、延迟、吞吐量以及可靠性。
• （4）总长度（16位）：该字段定义整个IP数据报文的字节长度，包括协议头部和数据。其最大值为65535字节。以太网协议对能够封装在一个帧中的数据有最小值和最大值的限制（46~1500个字节）。
• （5）标识identification（16位）：该字段包含一个整数，用于识别当前数据报。当IP数据报的长度超过链路层的MTU(最大传输单元)时,会进行分片传输，当数据报分段时，标识字段的值被复制到所有的分段之中（即每个分片都会携带相同的Identification值）。该字段由发送端分配帮助接收端进行报文重组。
• （6）标志（3位）：该字段由3位字段构成，其中最低位（MF）控制分段，存在下一个分段置为1，否则置0代表该分段是最后一个分段。中间位（DF）指出数据报是否可进行分段，如果为1则机器不能将该数据报进行分段。第三位即最高位保留不使用，值为0。
• （7）分段偏移（13位）：该字段指出分段数据在源数据报中的相对位置，支持目标IP适当重建源数据。
• （8）生存时间（8位）：该字段是一种计数器，在丢弃数据报的每个点值依次减1直至减少为0。这样确保数据报拥有有限的环路过程（即TTL），限制了数据报的寿命。
• （9）协议（8位）：该字段指出上层使用的协议（TCP/UDP等）类型，TCP (Transmission Control Protocol) - 协议号 6，UDP (User Datagram Protocol) - 协议号 17
• （10）头部校验和（16位）：该字段帮助确保IP协议头的完整性。由于某些协议头字段的改变，这就需要对每个点重新计算和检验。计算过程是先将校验和字段置为0，然后将整个头部每16位划分为一部分，将个部分相加，再将计算结果取反码，插入到校验和字段中。
• （11）源地址（32位）：源主机IP地址，该字段在IPv4数据报从源主机到目的主机传输期间必须保持不变。
• （12）目的地址（32位）：目标主机IP地址，该字段在IPv4数据报从源主机到目的主机传输期间同样必须保持不变。
• （13）可选字段：0-40字节，一些可选项，主要用于测试，不足32bit用0补充。

3.2：IPv6协议

   自从1970年代IPv4问世以来，数据通信技术日新月异有了很大发展。虽然IPv4设计得很好，但其缺点也逐渐显露出来：①虽说借助子网化、无类寻址和NAT技术可以提高IP地址使用效率，因特网中IP地址的耗尽仍然是一个没有彻底解决的问题；②IPv4没有提供对实时音频和视频传输这种要求传输最小时延的策略和预留资源支持；③IPv4不能对某些有数据加密和鉴别要求的应用提供支持。为了克服这些缺点，IPv6（Internet working Protocol version6）被提了出来。在IPv6中，IP地址格式和分组长度以及分组的格式都改变了。IPv6每个分组由必须的基本头部和其后的有效载荷组成。有效载荷由可选的扩展头部和来自上层的数据组成。基本头部占用40字节，有效载荷可以包含65535字节数据。IPv6头部各字段意义按顺序如下：

（1）版本（4位）：该字段定义IPv6协议版本，其值为6，负责向处理机所运行的IP软件指明此IP数据报是IPv6版本。

（2）优先级（4位）：该字段定义当发生通信拥塞时的分组的优先级。

（3）流标号（24位）：该字段用来对特殊的数据流提供专门处理。

（4）有效载荷长度（16位）：该字段定义整个IPv6数据报的字节长度，包括基本头部和有效载荷。其最大值为65，535字节。

（5）下一个头部（8位）：该字段定义了数据报中跟随在基本头部之后的头部。下一个头部可以是IP所使用的可选扩展头部，也可以是上层协议的头部。

（6）条数限制（8位）：该字段与IPv4中生存时间（TTL）字段一样是一种计数器，在丢弃数据报的每个点值依次减1直至减少为0。

（7）源地址（128位）：源主机IP地址，该字段在IPv4数据报从源主机到目的主机传输期间必须保持不变。

（8）目的地址（128位）：目标主机IP地址，该字段在IPv4数据报从源主机到目的主机传输期间同样必须保持不变。

（9）扩展头部：该字段包含6个可选类型，包括逐跳选项、源路由选择、分段、鉴别、加密的安全有效载荷、目的端选项。
