09-sd卡的电压切换

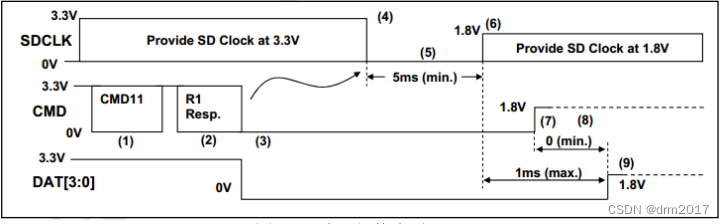

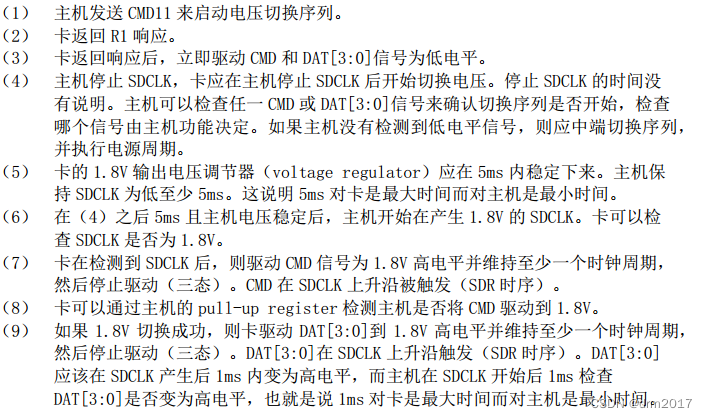

1、协议切换流程

2、CMD11

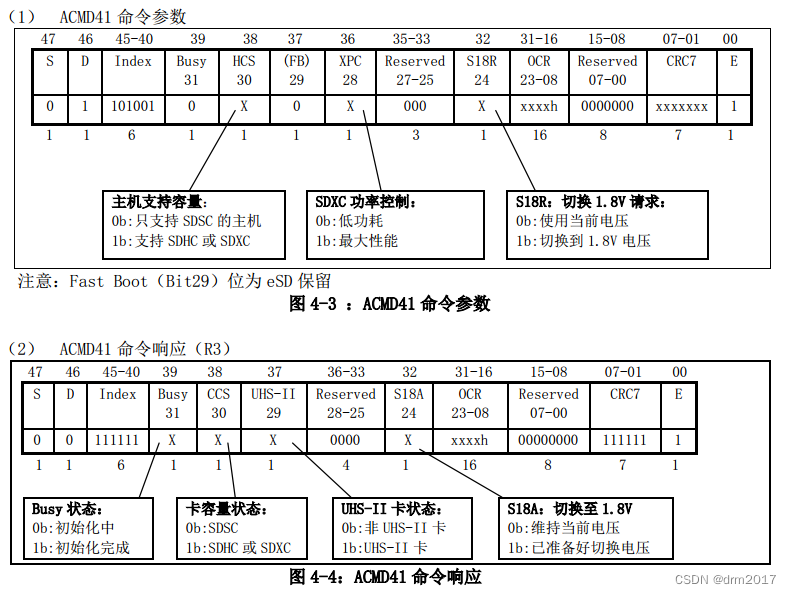

（1）ACMD41确认是否支持1.8V切换

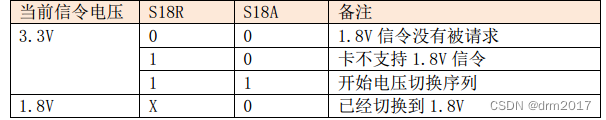

如果参数中S18R为1，且响应中S18A为1，此时为3.3V状态，主机便可以发送CMD11进行电压切换，其他情况下不能执行CMD11

3、软件切换流程

int mmc_set_uhs_voltage(struct mmc_host *host, u32 ocr)

（1）发送CMD11（SD_SWITCH_VOLTAGE）

（2）sd卡在接收到CMD11命令后，会把data[0:3]拉低，等待1ms确保拉低

mmc_delay(1);

if (host->ops->card_busy && !host->ops->card_busy(host)) {

err = -EAGAIN;

}

（2）mmc_host_set_uhs_voltage

1）关闭clk

host->ios.clock = 0;

mmc_set_ios(host);

host->ops->set_ios(host, ios);

.set_ios = sdhci_set_ios,（实现详见第4节）

2）切换到1.8V

mmc_set_signal_voltage(host, MMC_SIGNAL_VOLTAGE_180)

host->ios.signal_voltage = signal_voltage;

host->ops->start_signal_voltage_switch(host, &host->ios)

sdhci_start_signal_voltage_switch

switch (ios->signal_voltage) {

case MMC_SIGNAL_VOLTAGE_330:

/* Set 1.8V Signal Enable in the Host Control2 register to 0 */

ctrl &= ~SDHCI_CTRL_VDD_180;

sdhci_writew(host, ctrl, SDHCI_HOST_CONTROL2);

mmc_regulator_set_vqmmc(mmc, ios);

mmc_regulator_set_voltage_if_supported(mmc->supply.vqmmc,min_uV, volt, max_uV);

/* Wait for 5ms */

usleep_range(5000, 5500);

case MMC_SIGNAL_VOLTAGE_180:

ret = mmc_regulator_set_vqmmc(mmc, ios);

mmc_regulator_set_voltage_if_supported(mmc->supply.vqmmc,1700000, 1800000, 1950000);

/*Enable 1.8V Signal Enable in the Host Control*/

ctrl |= SDHCI_CTRL_VDD_180;

sdhci_writew(host, ctrl, SDHCI_HOST_CONTROL2);

3）等待10ms，协议规定是5ms

mmc_delay(10);

4）恢复clk

host->ios.clock = clock;

mmc_set_ios(host);

（3）延时1ms

mmc_delay(1);

（4）判断看card是否busy

host->ops->card_busy(host)

sdhci_card_busy

resent_state = sdhci_readl(host, SDHCI_PRESENT_STATE);

return !(present_state & SDHCI_DATA_0_LVL_MASK);【#define   SDHCI_DATA_0_LVL_MASK>0x00100000】

总结：

（1）软件切换的流程基本和协议的流程一致

（2）

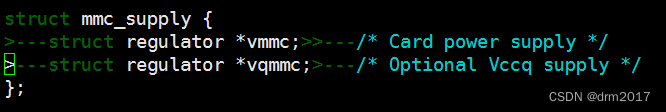

vmmc代表卡的电压，一般是3.3V，可以进行gpio开关控制

vqmmc代表的是信号线bus上的上拉电压，以及控制器的sd卡bank电压，可以切换为1.8和3.3V

4、硬件电路

控制器和总线的上拉电阻受1.8/3.3V的切换控制，sd卡为3.3V不变，可以开关

5、

mmc_set_ios(host);

host->ops->set_ios(host, ios);

.set_ios = sdhci_set_ios

（1）

void sdhci_set_ios(struct mmc_host *mmc, struct mmc_ios *ios)

{

....

....

}

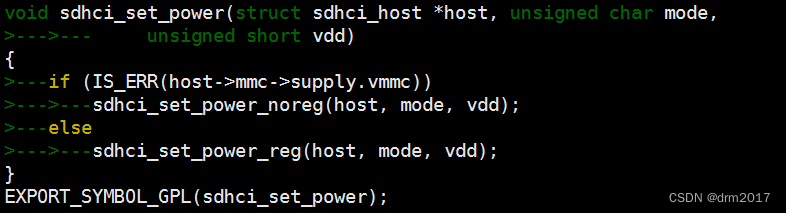

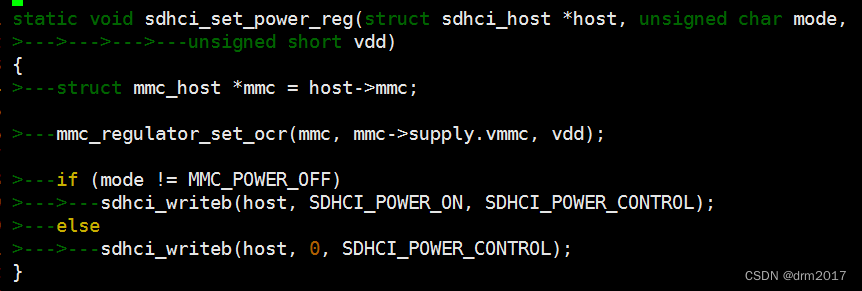

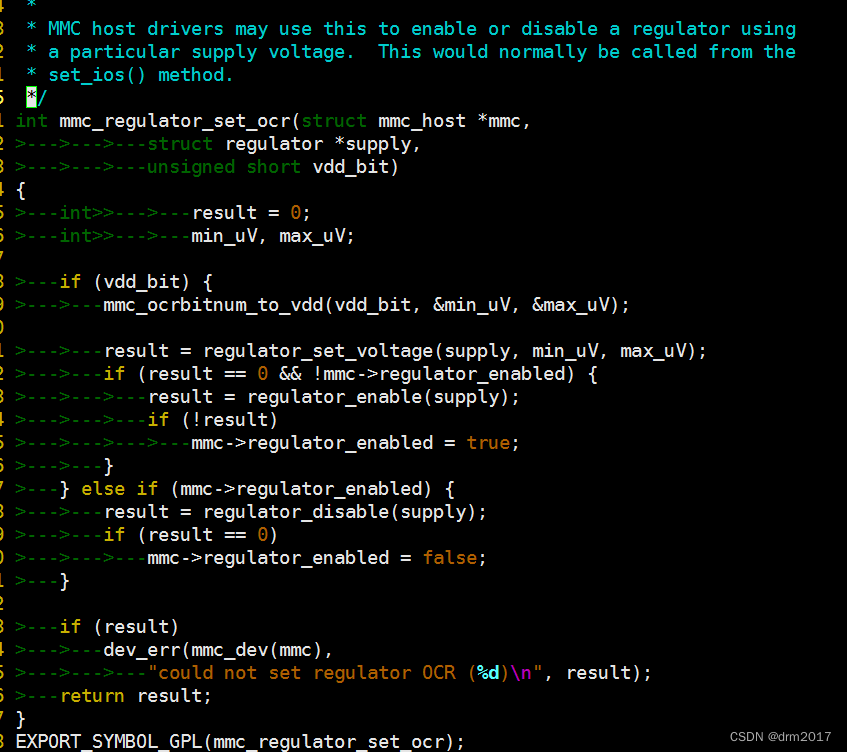

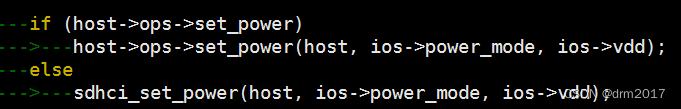

1）set_power分支

一般的控制器并没有实现该接口

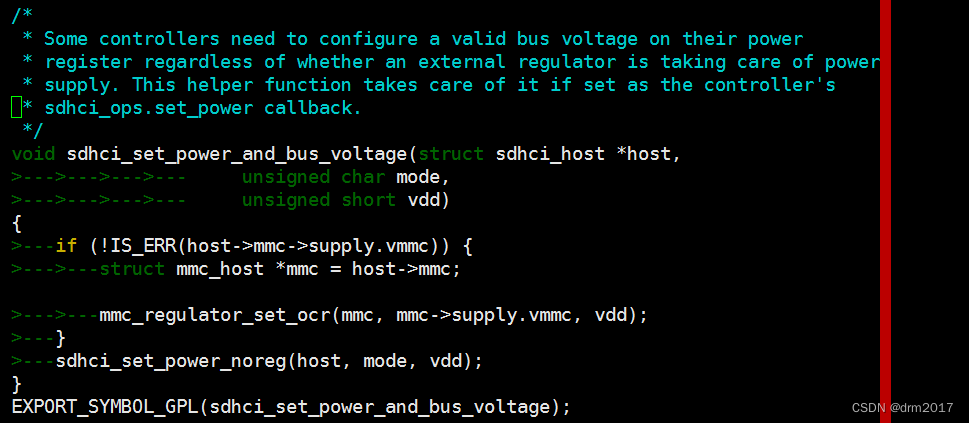

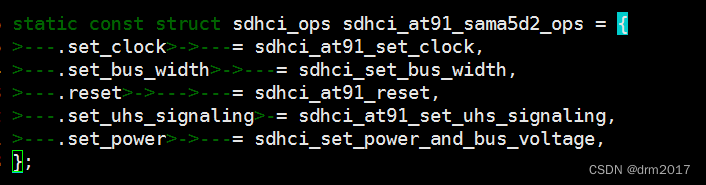

各个ip可以通过注册.set_power来实现电压切换

2）非set_power分支

从（1）和（2）的对比发现实际上2个分支走的内容是一样的
