问题一：
Q: SD卡发现发送数据没有应答
A: 最终发现是SD卡的模型未连接到版本中
问题二：
Q: SD卡模型收到波形，但是无应答
A: 原因是因为sd_card_insert 信号极性有问题，导致模型sd卡未工作
问题三：

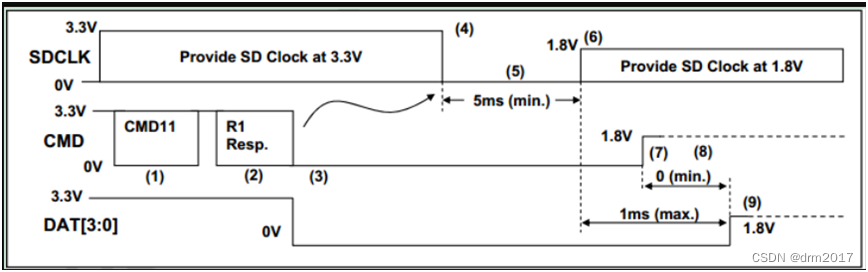

Q: SD卡模式，发送CMD11进行电压切换，发现sd卡信号提前拉高命令切换失败
A: 原因是由于软件的内存越界导致的问题
问题四：
Q: SD卡模式，读SCR寄存器或者读512byte的数据，会出现DATA3没有变化，且不产生传输中断完成信号
A: 由于DATA3脚和sd看的检测脚复用，默认被上拉导致一直为高电平，解决方法是emu配置修改为1，或者软件强制发送CMD42命令强制拉低
问题五：
Q：软件流程提示sd卡tuning不成功
A：原因是默认sd卡模型没有tune数据，需要手动加载tune.hex到模型中
1、芯片更新版本
2、tcl脚本中souce加载tune.hex脚本
memory -load %readmemh u_sd_card.dut.tune_pattern -file ./script/tune_sd.hex
问题六：
Q: emmc发送CMD1命令，反馈失败，芯片的response中反馈芯片初始化不成功或者busy
A: 原因是由于模型的emmc_int_clk 没有给时钟导致的
芯片更新版本后强制给一个1M的clk后正常
问题七：
Q: emmc 读CSD控制寄存器失败
A: 代码流程发现系统不支持高速模式，分析发现是有CSD控制寄存器中196byte为0导致
通过分析文档发现CSD寄存器需要模型手动初始化才行
问题八：
Q:
CSD控制寄存器部分字节初始化不成功
测试代码发现CSD控制寄存器的第186字节为0，与实际不符合，但是CSD脚本中为1，
对比分析，大部分内容和脚本一致，但是部分内容不正确
A:
分析发现CSD扩展寄存器第186byte之所以和脚本不一样，是由于模块复位后会把emmc_reset脚拉低，这个动作会导致改bit为0，通过force的方式可以规避解决
force u_emmc.inst.ext_csd_strobe_support 1'b1
问题九：
Q: EMMC的DDR模式读数据反馈CRC出错
A:

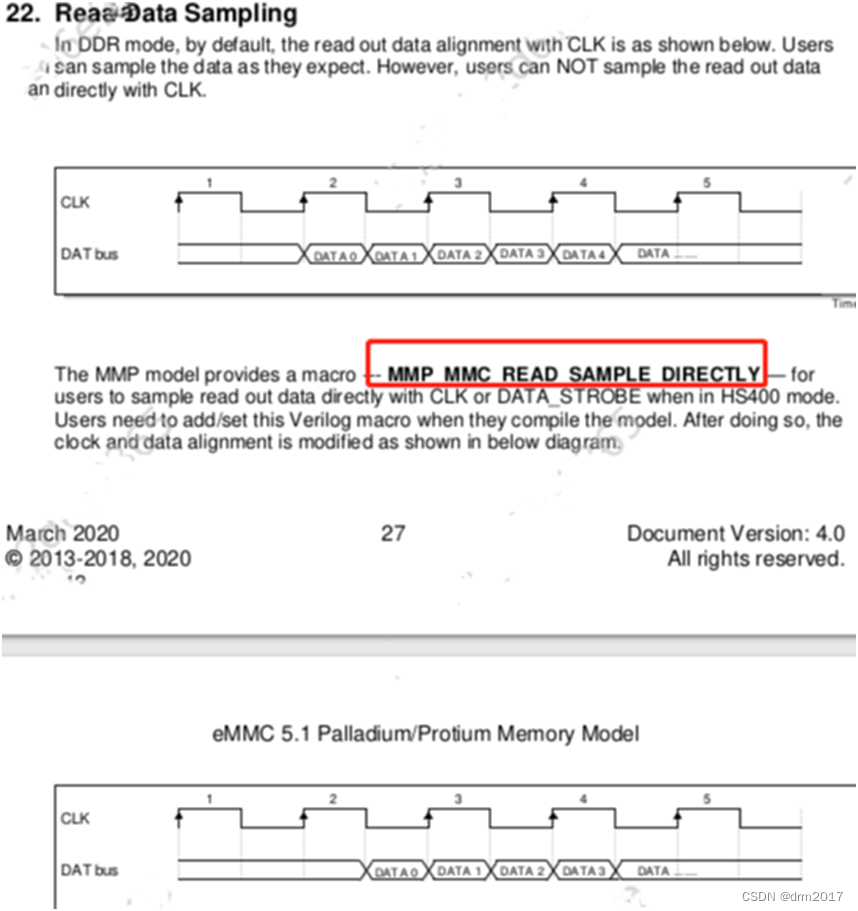

在模型的手册中可以发现，需要模型的版本添加对应的宏定义才能够正确采样到波形，添加宏定义，重新做版本后，验证正常
问题十：
Q: hs400_es 发送命令没有收到dqs信号
在hs400_es模式下，目前发现芯片发送cmd24后，cmd脚有应答，但是没有对应的dqs信号，导致芯片无法采样到cmd的应答，从而包cmd timeout的错误
A:
前经过分析发现emmc模型的ext_csd[183]bit7 无法置1，应该是这个原因导致cmd 的response没有storbe信号的
更新cadence给的模型后（模型bug），验证正常。
问题十一：
Q: emmc的CQ中断测试失败
软件打印在CQ门限为1的时候中断counter值为2，理论应该为8，所以报错测试失败
A: 通过抓emu的波形以及软件添加打印，
1、CQ中断门限功能正常，门限为1的时候中断线有8次变化，门限为4的时候中断线有2次变化
2、软件的counter打印为2的原因是中断处理函数在退出前会判断当前是否还有未处理的中断，如果有则继续执行而不退出。但是counter是在中断退出后自加的，所以导致门限为1的时候，counter只有2次变化。
问题十二：
Q: SD卡在emu linux中DDR50模式下写正常，读异常
SD卡在emu linux中DDR50模式下写正常，读异常
通过分析波形以及相关寄存器，异常原因是由于 DATA CRC 导致的，初步怀疑和phy参数有关系，需要罗林抓内部信号进行分析
A:
通过技术支持更新模型，添加clk和data的相位偏移后，刘新编译新的版本，软件测试正常
问题十三：
Q: sd/emmc在emu linux中读写boot0/boot1分区对比失败
sd/emmc在emu linux中读写boot0/boot1分区对比失败
1、写的数据和读出来的数据不一致
2、每次读数据发现数据是一样的
3、必先，并且软件没有报错，srs12寄存器也是正常
A:
emu上boot0和boot1分区的大小端有问题，导致写进去和读出来的数据不正常，
技术支持发布新的模型，重新制作新的的版本后测试正常。
问题十四：
Q:
如果sd卡和emmc同时使能clk和释放复位，再去访问sd卡寄存器，可以正常访问
但是单独使能sd卡的clk和释放复位，无法访问sd卡寄存器
A:
sd卡和emmc的apb decode中cgmen信号接反
