FANUC工业机器人坐标系入门_基本介绍（图文）

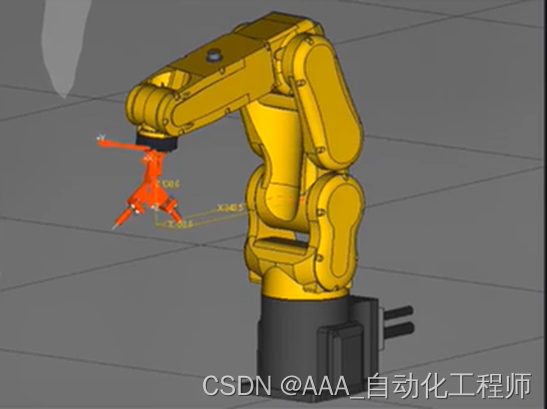

0.1

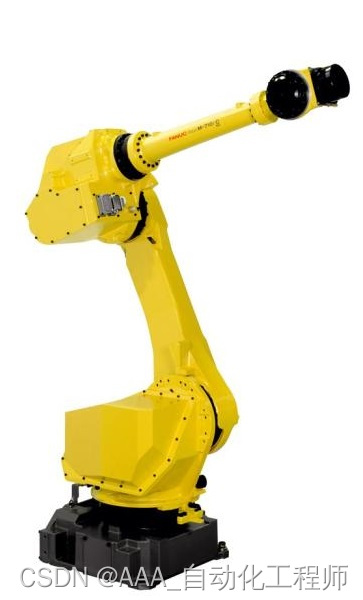

0.2

坐标系类别：

关节坐标系
直角坐标系
工具坐标系

关节坐标系：

由J1-J6这6个轴组成，对于关节坐标系而言，是围绕某个轴做圆弧运动
1

 以各关节底座侧为基准
 以法兰盘为大拇指指向
 J1轴符合右手定则
 J2轴
