立创EDA设置铺铜设置

已于 2025-02-20 08:43:33 修改
阅读量1.5k 收藏
点赞数 2
文章标签： 硬件工程
于 2025-01-13 14:33:06 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/dzdesigned/article/details/145115483
版权

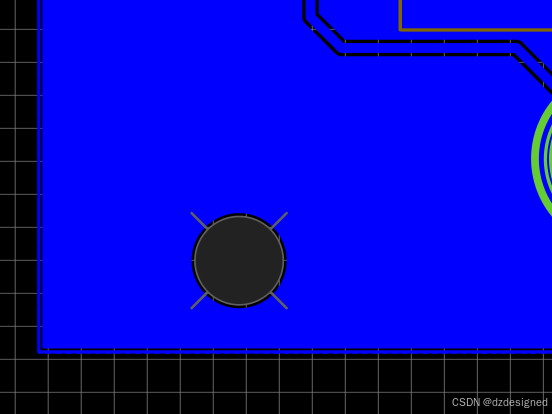

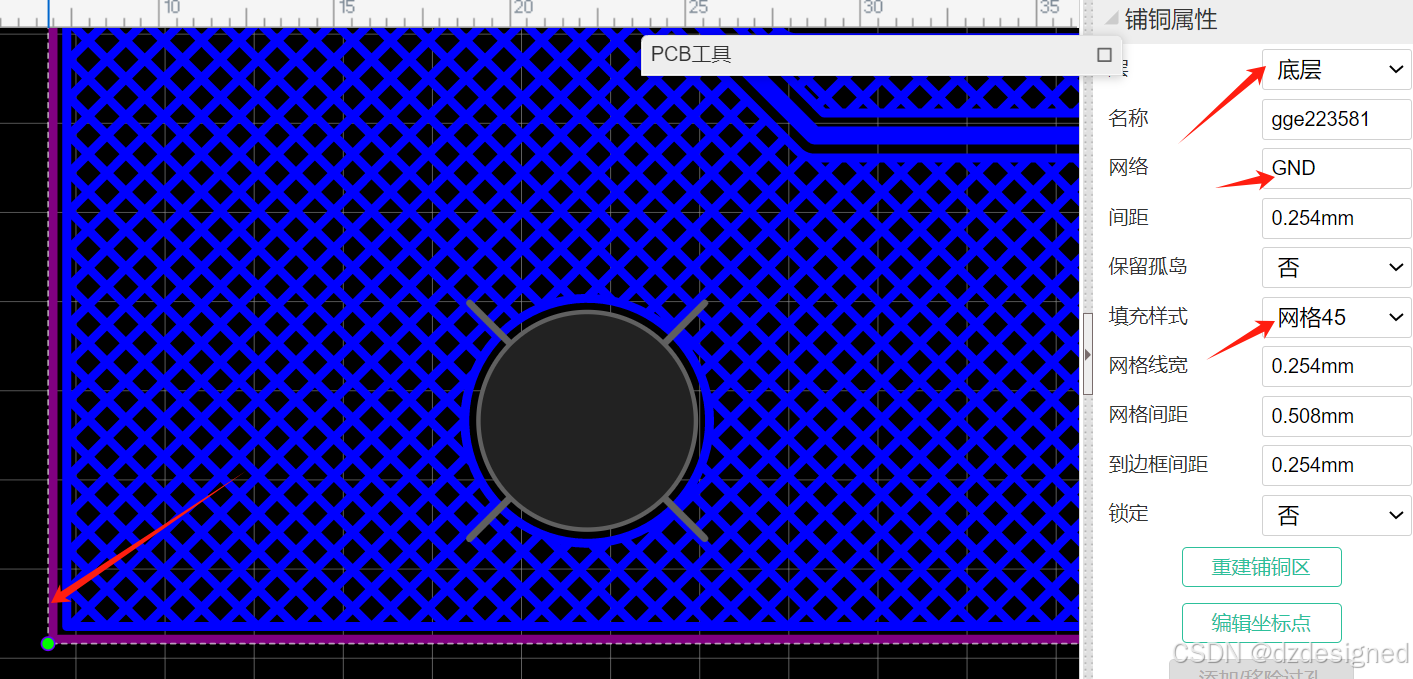

1 选中最外面边框，注意选中的时候边框是蓝色的，设置 填充样式，网格45° 或者90° 可选

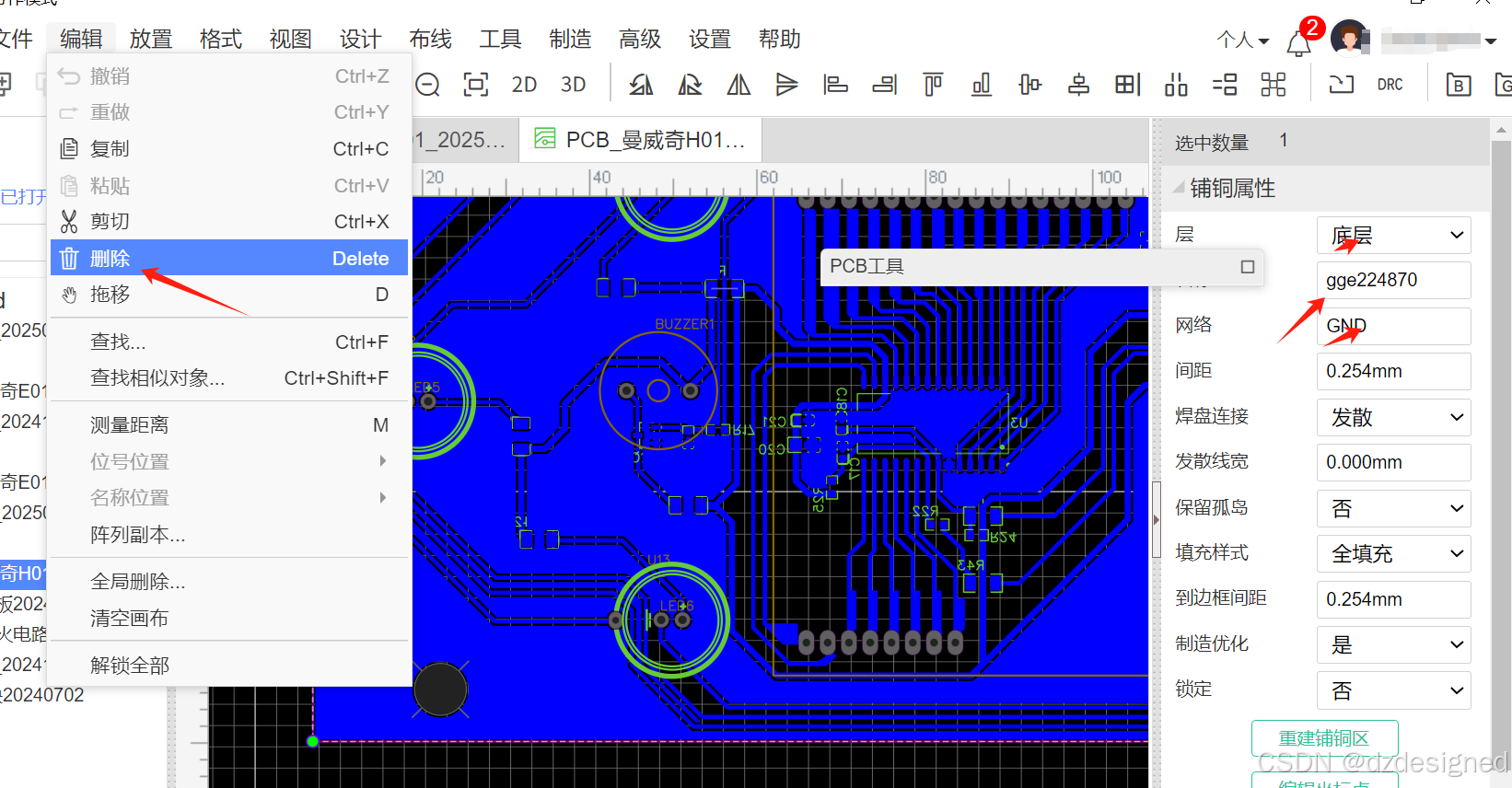

2 标准版删除铺铜，点击pcb上的铺铜部分，此时边框变成蓝色，

然后点击边框，就可以看到铺铜属性

在这个层下 ，选择编辑，然后删除

铺铜就可以删除了
