硬件22、嘉立创EDA布线时不显示GND网络(对GND铺铜)

1、布线时不显示GND网络

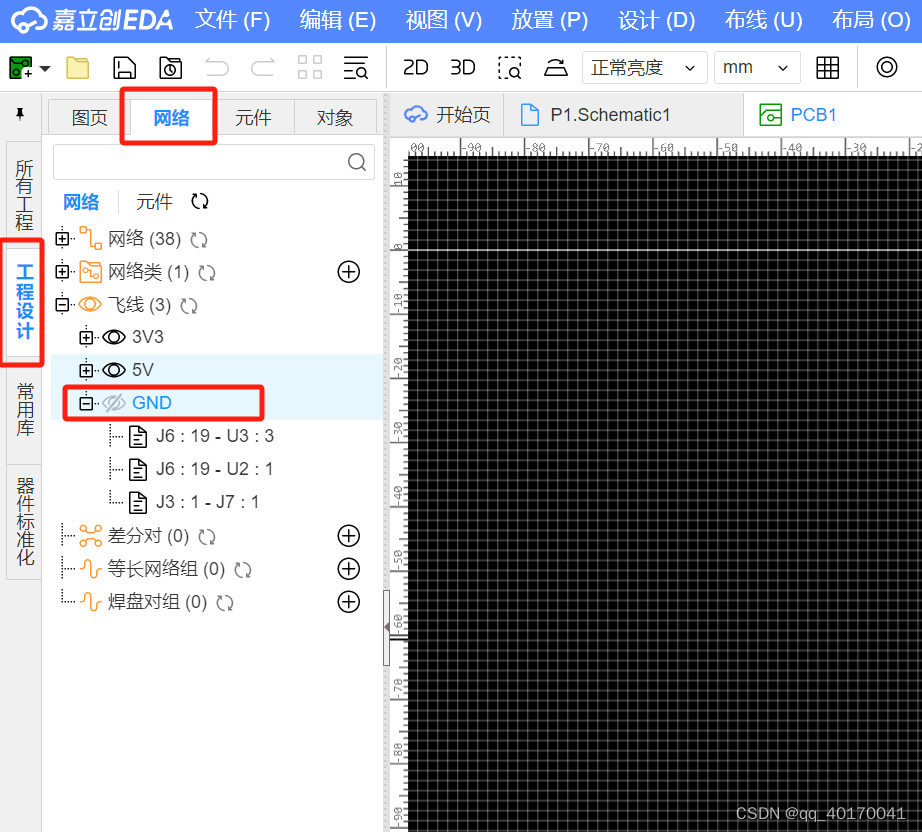

打开左侧的工程设计,然后进入网络界面,展开飞线部分,将GND部分设置为不可见

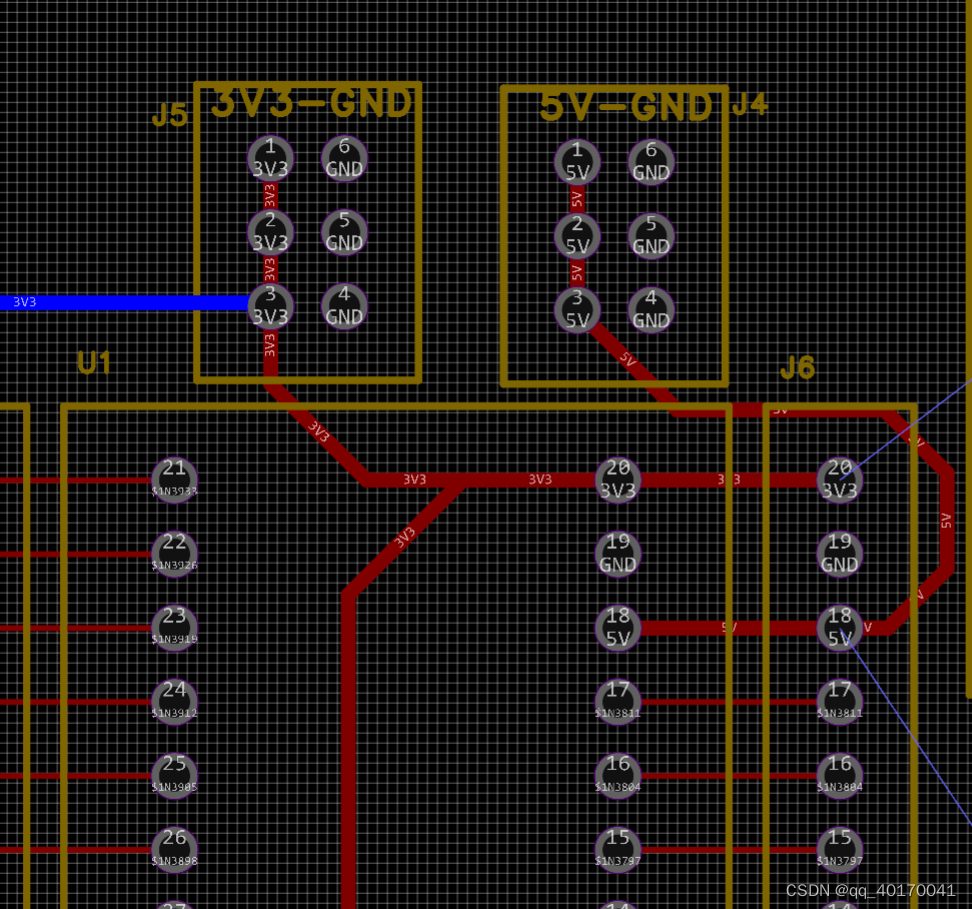

在这里插入图片描述这样可以看到GND之间没有了那条引导线,暂时可以不连接GND,一会对GND进行铺铜就好了
在这里插入图片描述

### 嘉立创PCB设计软件自动布线功能详解 嘉立创EDA提供了强大的自动布线工具,旨在简化复杂电路板的设计流程并提升工作效率。该工具允许设计师快速完成大部分走线工作,从而可以集中精力处理更复杂的细节。 #### 启用自动布线器 要启动自动布线操作,在嘉立创EDA界面中选择待布线网络或全部未布线项。通常可以通过菜单栏找到“Auto Route”选项来激活此功能[^1]。 #### 设置参数 在执行自动布线之前,建议先调整一些关键设置以满足特定项目的需要。这包括但限于: - **最小间距**:设定相邻导体之间的最短距离。 - **过孔策略**:决定何建过孔及其尺寸。 - **优先级规则**:指定哪些路径应该被优先考虑。 这些参数可以在软件内的相应对话框里进行配置,确保最终生成的结果既符合物理约束也达到性能预期[^2]。 #### 执行自动布线 确认所有必要条件后点击运行按钮即可让程序开始尝试寻找最优解法来进行实际箔的工作。期间可能会显示进度条或其他形式的状态指示以便用户了解当前状态。 #### 结果评估与手动修正 尽管自动化程度很高,但有仍需人工干预来完善某些特殊区域或者纠正理想的走向。此可借助交互式的编辑模式对个别地方做精细调整直至满意为止。 ```cpp // 示例伪代码展示如何调用API实现基本控制逻辑 void setupAutorouter() { setParameter("min_spacing", 0.2); // 单位mm, 设置最小间距 configureViaPolicy(VIA_POLICY_STANDARD); } bool runAutorouteProcess(Network net) { return autoRoute(net); // 返回true表示成功完成 } ``` 通过上述方法,即使对于较为复杂的多层板也能有效利用计算机算法辅助完成绝大部分基础性任务,大大缩短开发周期并减少人为错误的发生几率。
