硬件23、嘉立创EDA铺铜时设置禁止区域然后对GND铺铜以及滴泪

1、设置禁止区域

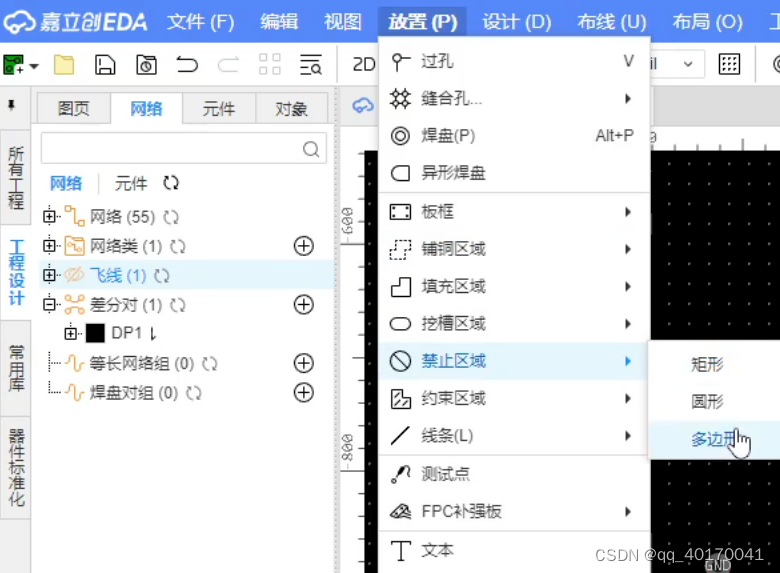

放置中选中禁止区域,然后选择多边形,矩形或圆形也可以
在这里插入图片描述

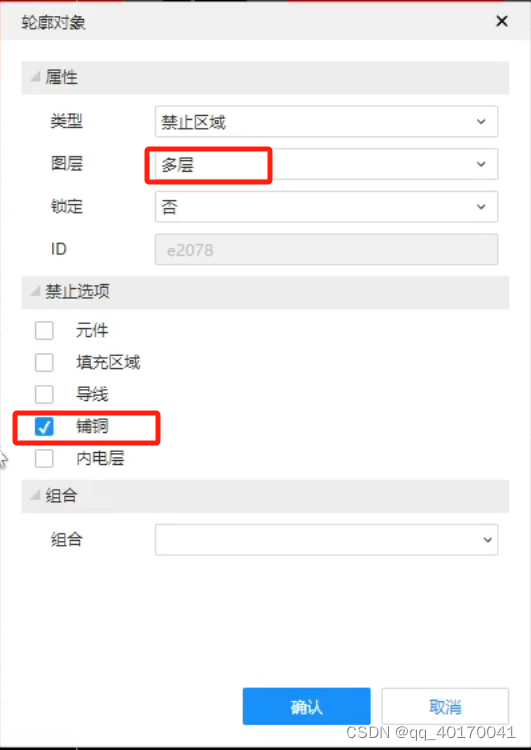

2、将禁止区域圈起来以后,选择多层禁止,禁止选项选择铺铜

在这里插入图片描述

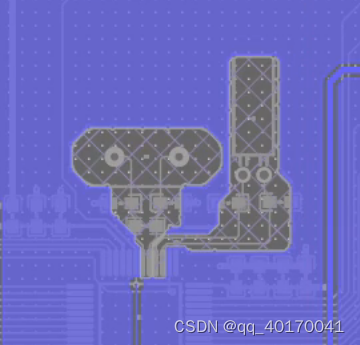

将不需要铺铜的地方一点一点圈起来,下面就是禁止铺铜区域在铺铜后的效果
在这里插入图片描述

3、对GND铺铜

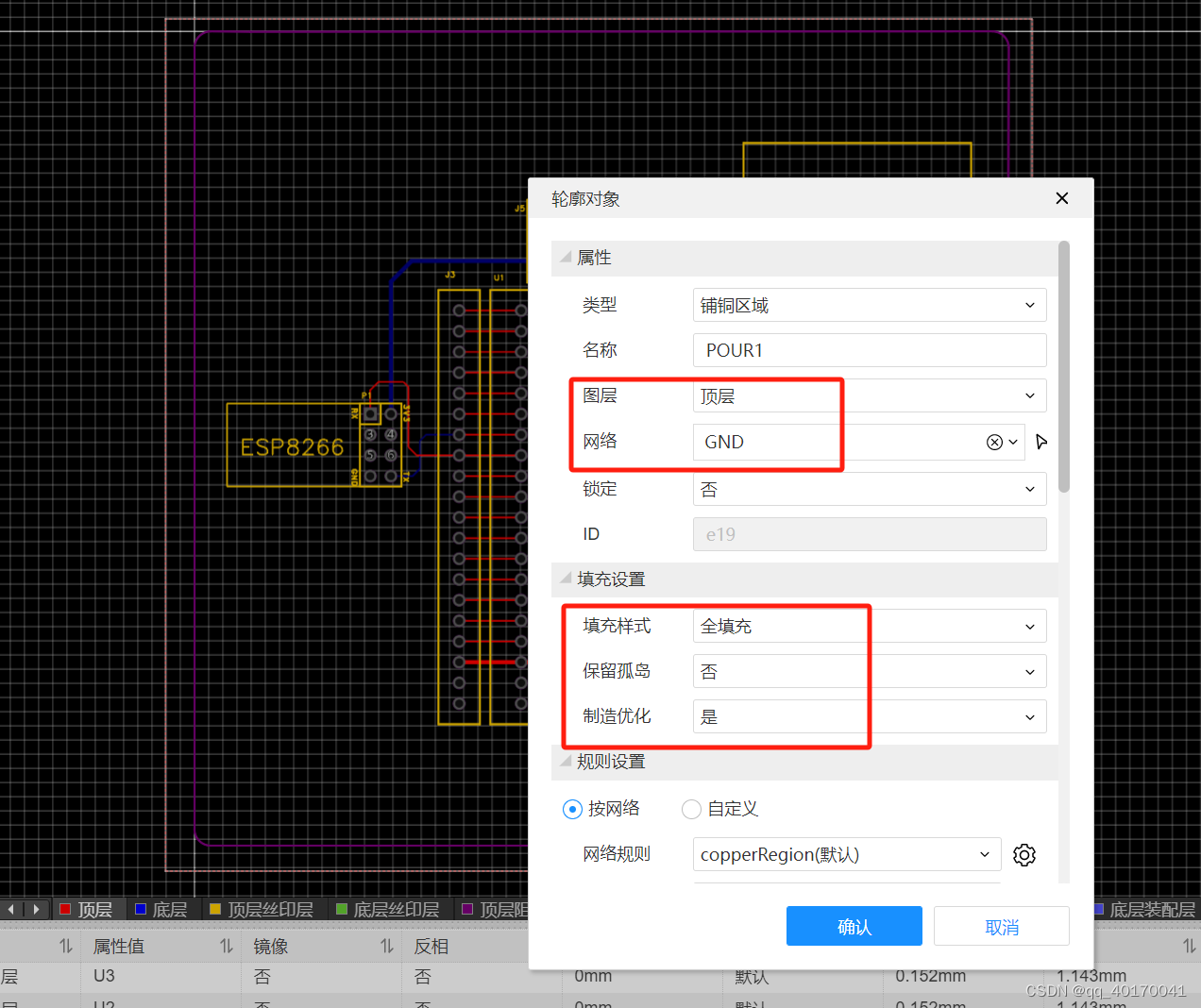

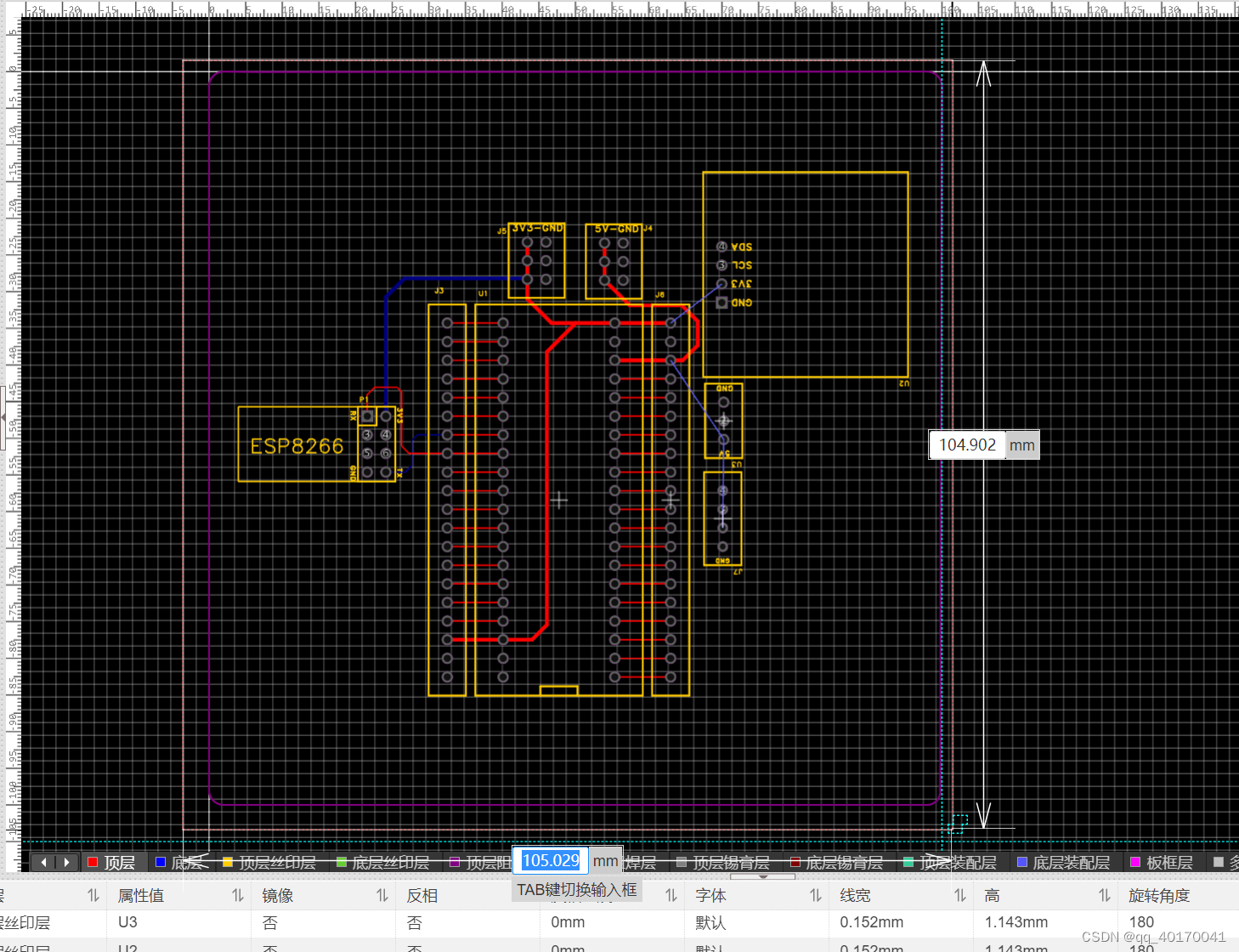

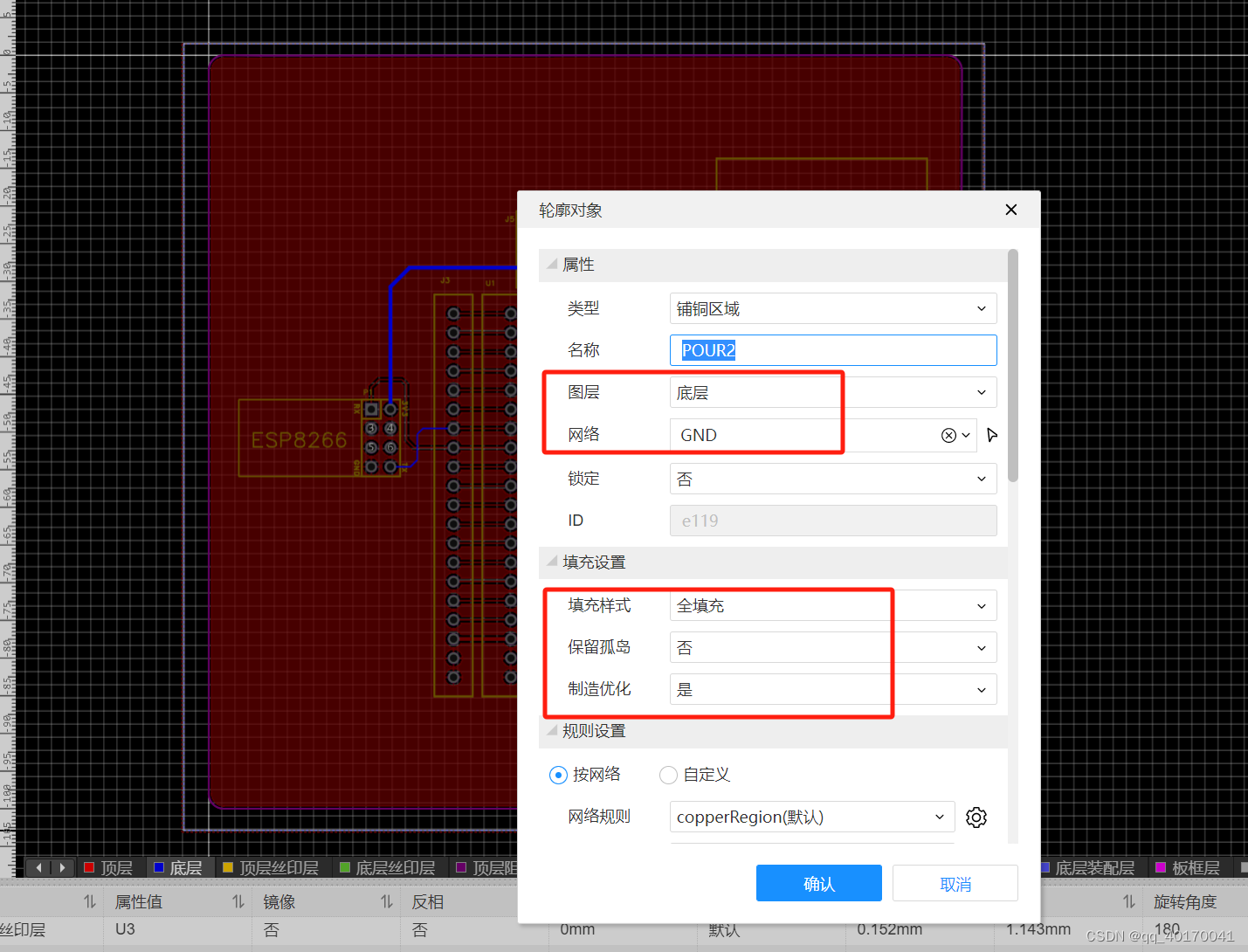

在顶层选择铺铜,然后将整个板子圈起来

在这里插入图片描述在这里插入图片描述同样的在底层也来一次铺铜

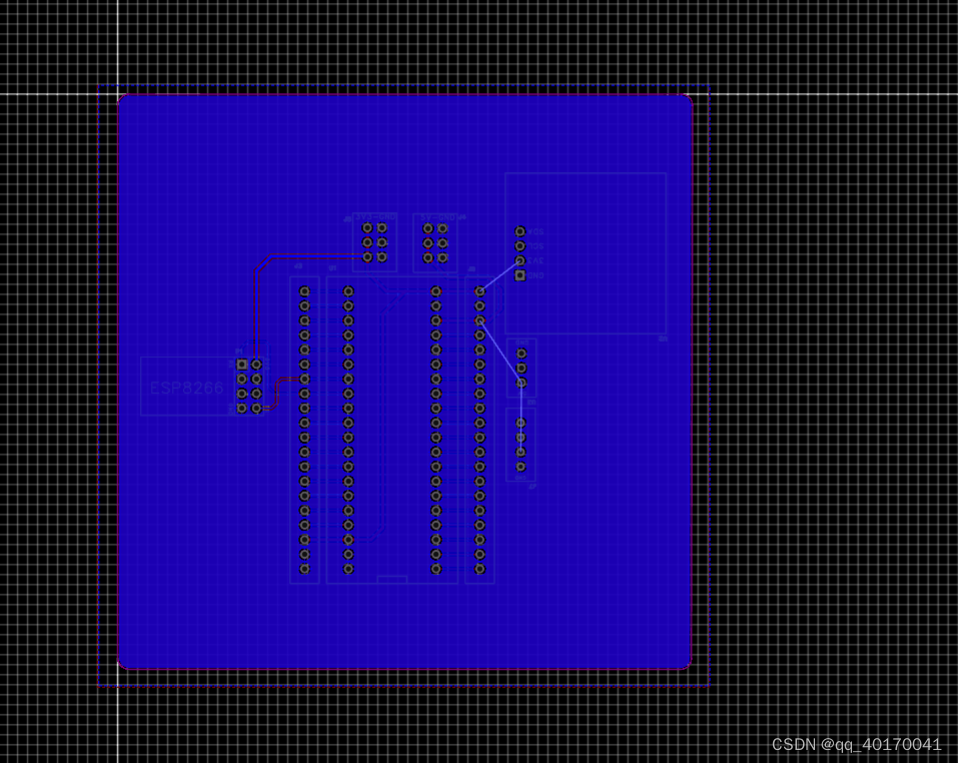

在这里插入图片描述铺铜后的样子
在这里插入图片描述

4、设置铺铜的属性

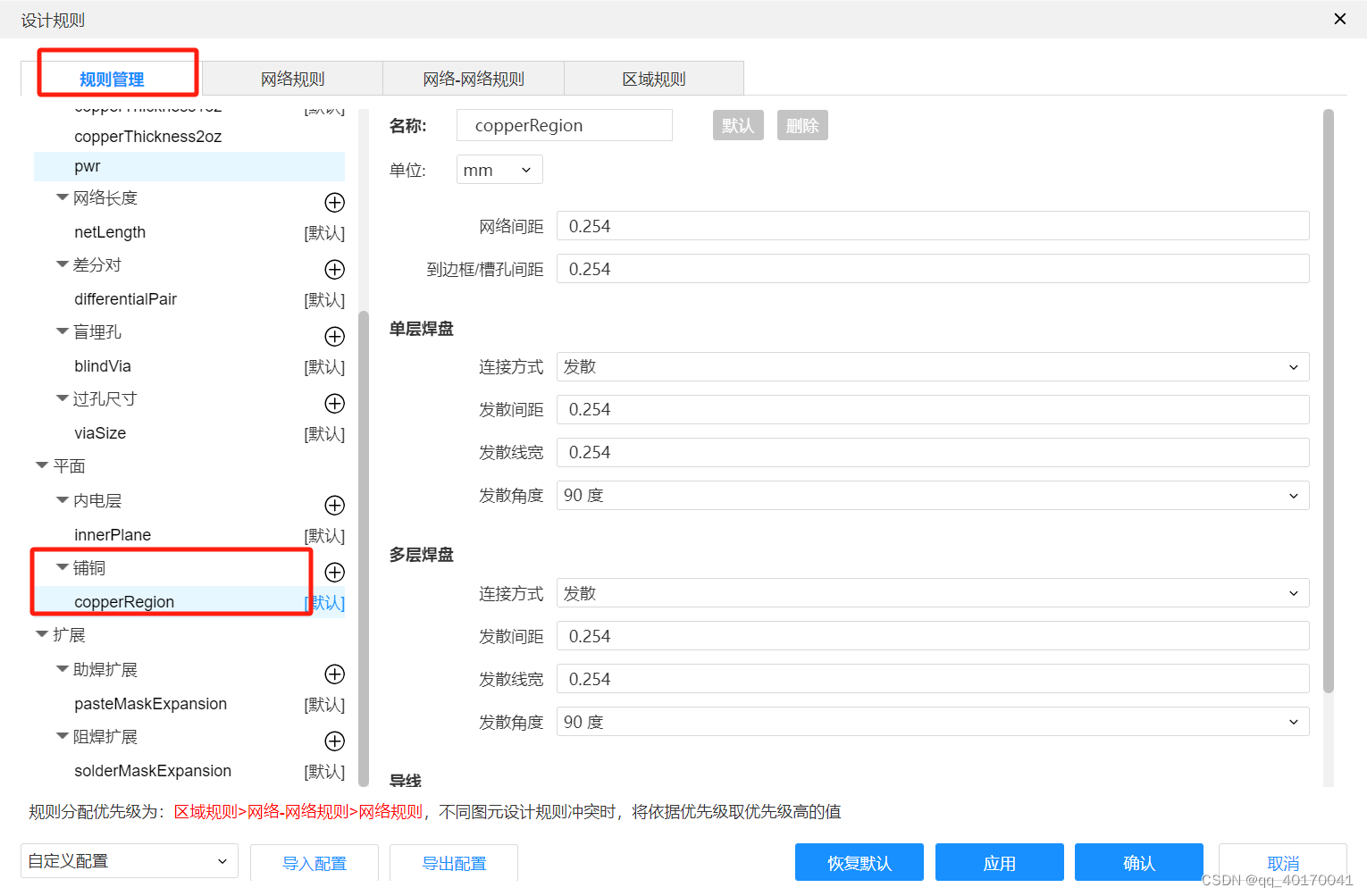

选择设计-》设计规则-》

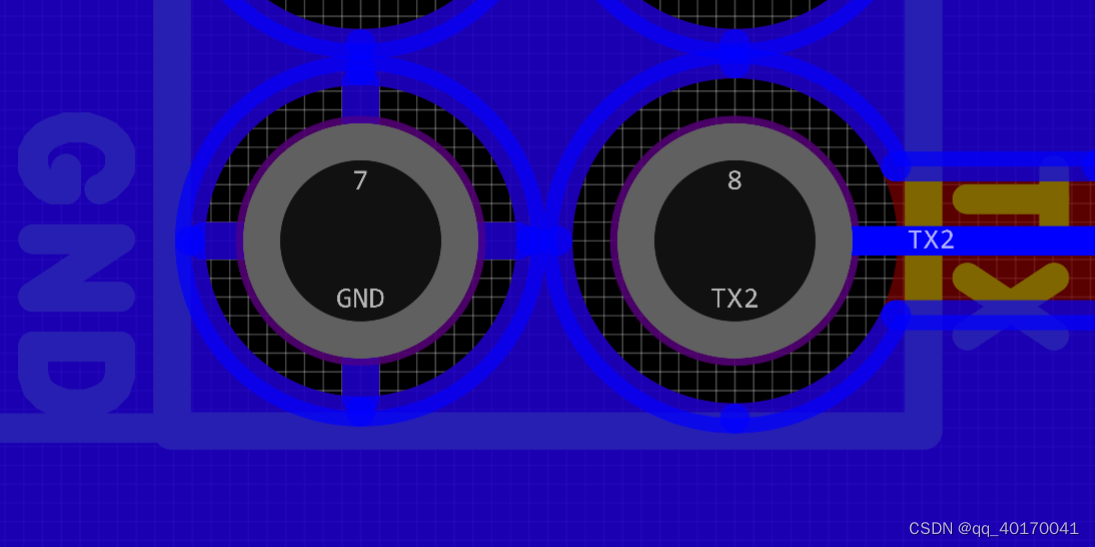

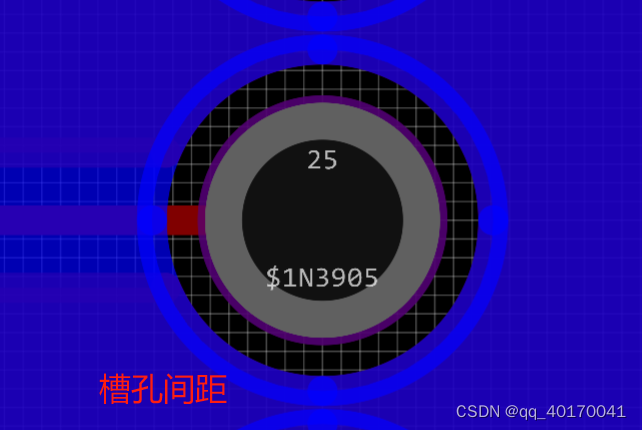

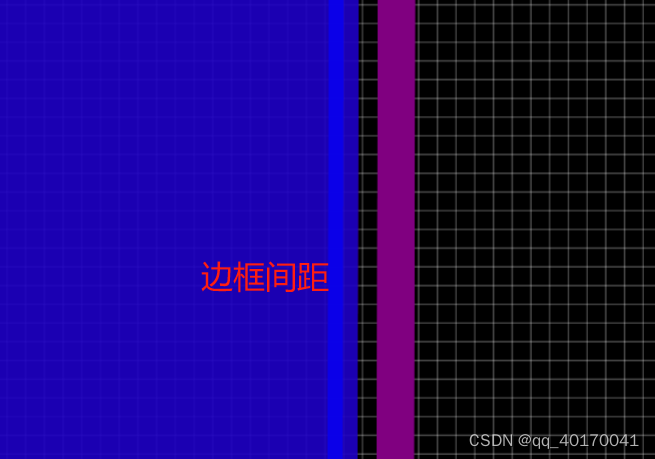

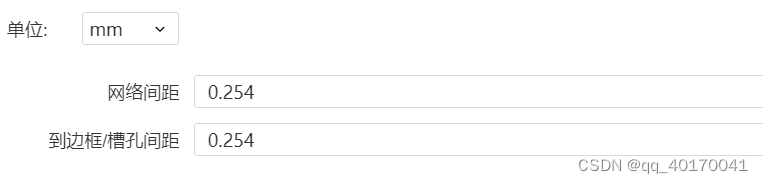

在这里插入图片描述在这里插入图片描述网络间距就是铺铜和网络之间的距离,比如铺铜和3V3之间的距离,到边框/槽孔间距就是铺铜和板子边框或者铺铜和槽孔的间距
在这里插入图片描述在这里插入图片描述在这里插入图片描述

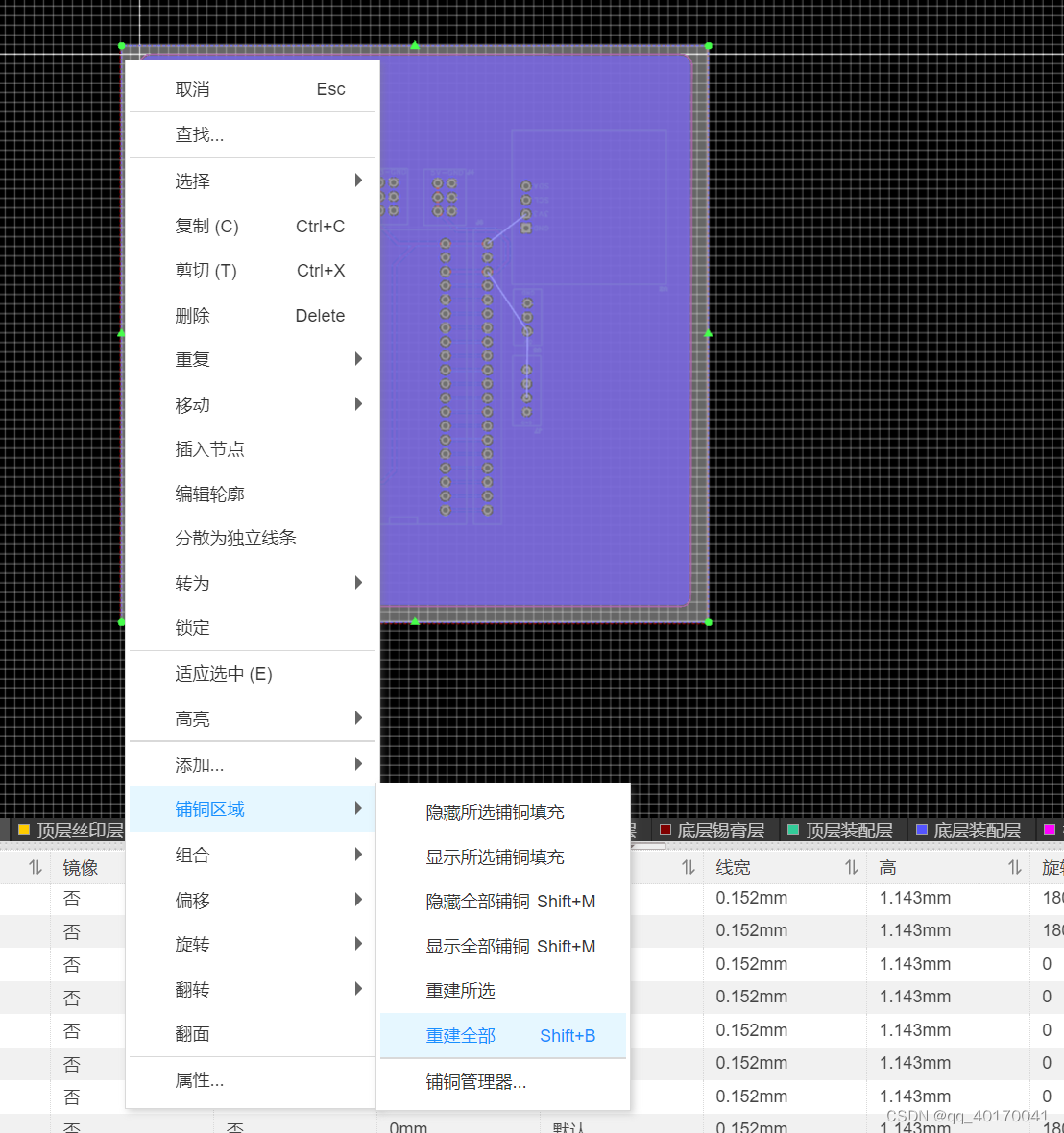

设置完铺铜属性,然后选择重新铺铜就可以将铺铜刷新了在这里插入图片描述重新铺铜:选中铺铜区域,右键鼠标,选择铺铜区域,选择重建全部
在这里插入图片描述铺铜后的效果,将GND连起来了
在这里插入图片描述

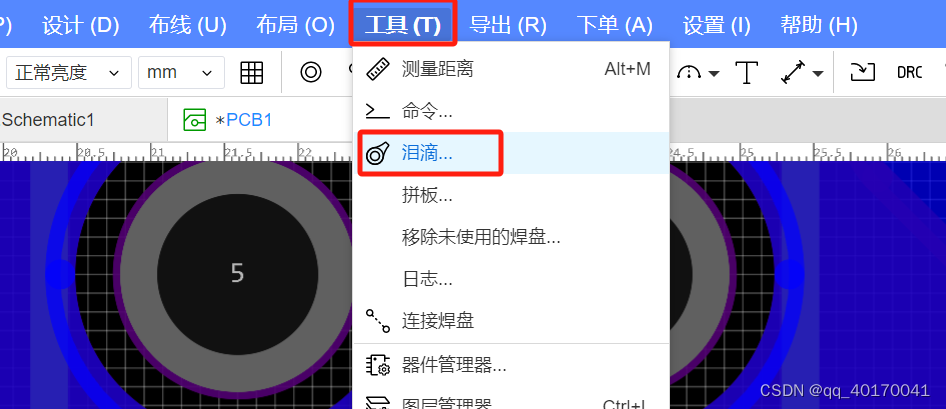

5、滴泪

在这里插入图片描述一般选择默认就可以了
在这里插入图片描述

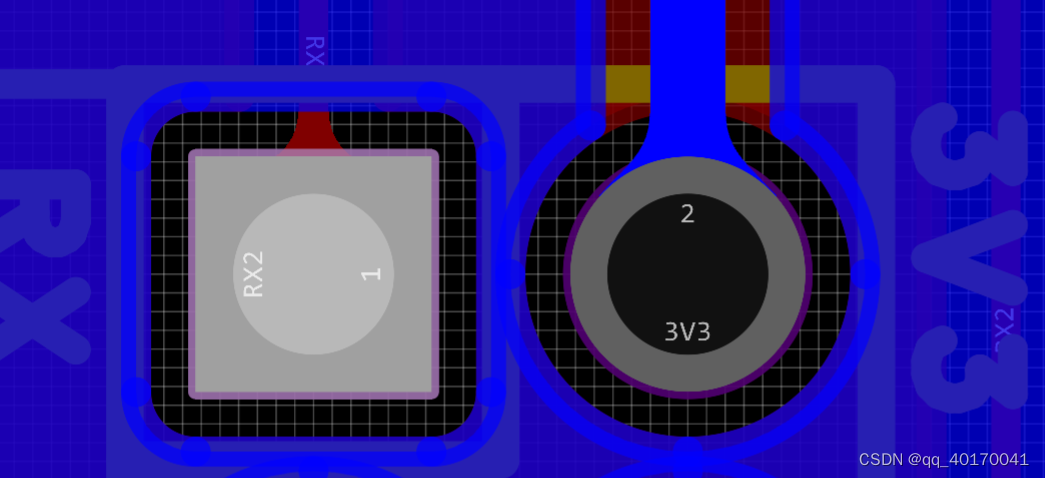

可以看到导线和焊盘连接处变成可一种类似滴泪的形状,这一步可以去搜索一下滴泪的好处在这里插入图片描述

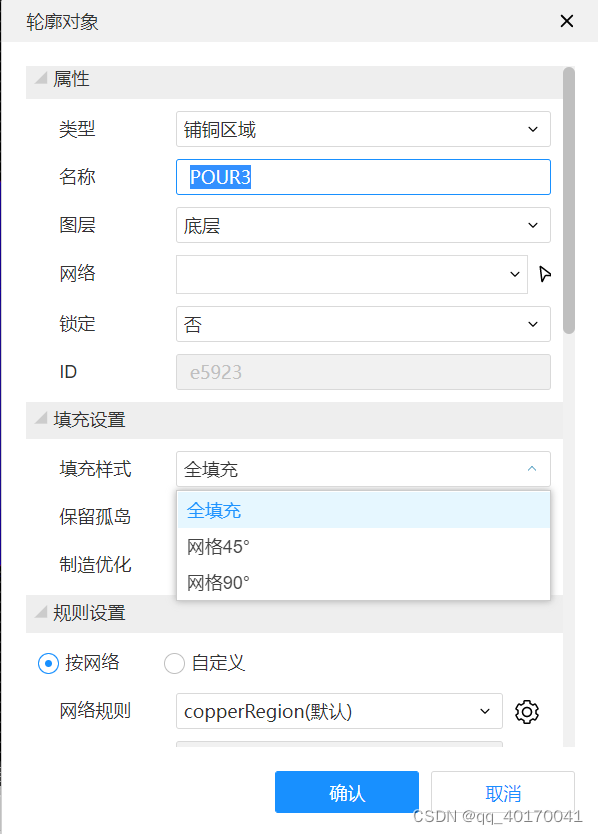

6、铺铜时填充样式的选择以及他们的优点

在这里插入图片描述网格型的可以让板子更有韧性,因为铜的刚性太强,一旦弯折会导致铜皮断裂,但是网格型可以避免一些这个问题,全填充方式使性能更好

7、检查GND铺铜

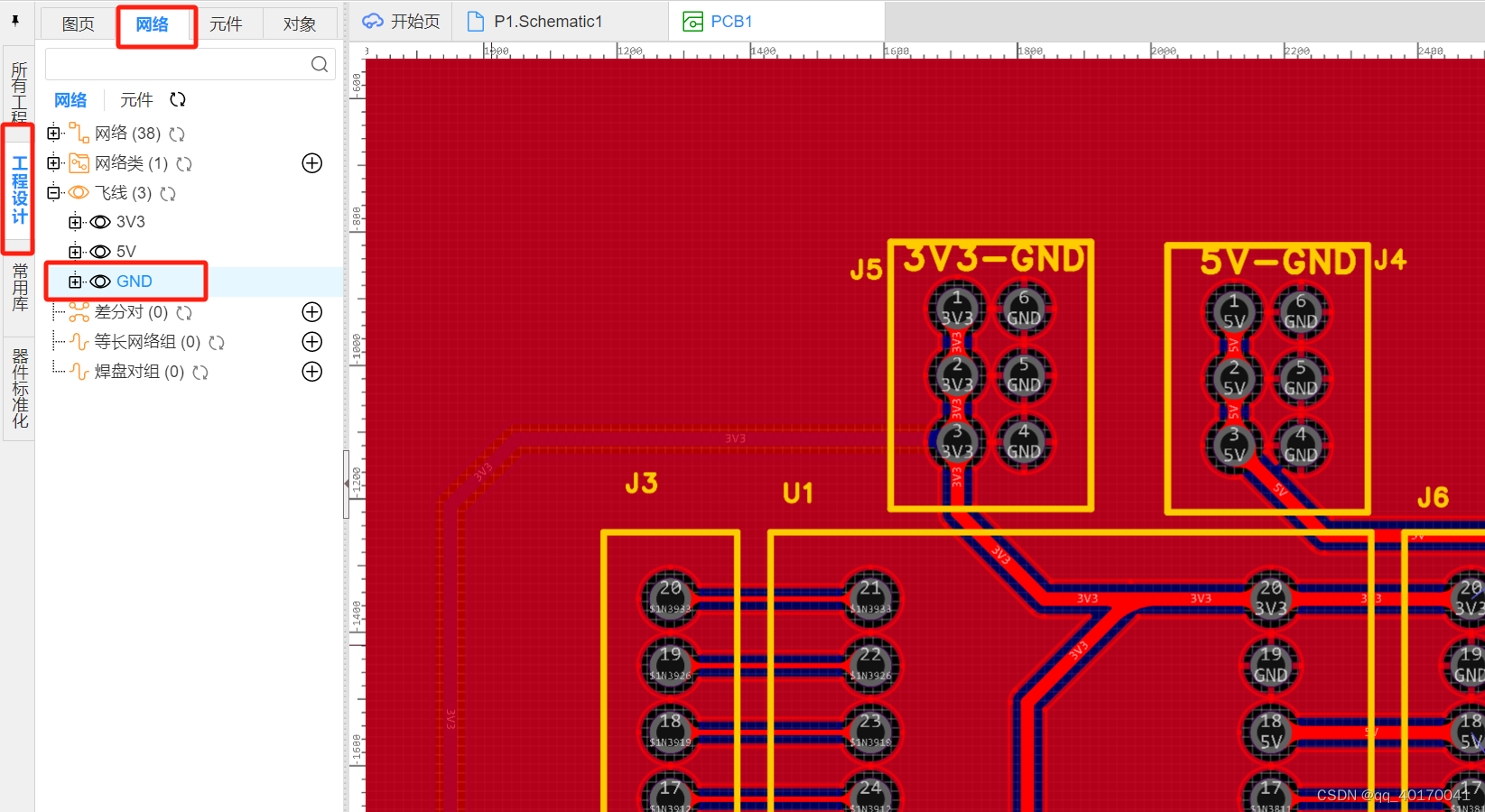

铺铜后打开对GND网络的显示,查看是否还有GND没有铺上,因为有可能有的GND被孤岛包围,铺铜不能将GND全部铺上,这时可以用导线进行连接
在这里插入图片描述

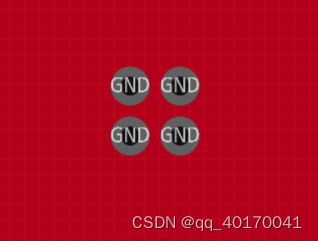

8、对铺铜面积较大的地方可以多加几个过孔,增强连接性

在这里插入图片描述
