S32K3 trgmux配置

最新推荐文章于 2025-03-13 20:36:14 发布
最新推荐文章于 2025-03-13 20:36:14 发布
阅读量1k 收藏 6
点赞数 2
文章标签： 数学建模
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/enchanter11111/article/details/131303646
版权
文章讨论了ADC12_0模块的触发机制，该模块可由多个触发源（如SEL0,SEL1,SEL2,SEL3）激活，每个源对应不同的触发输入。通过设置7位的SEL位域在32bit寄存器中选择触发源，每个寄存器支持4个sel_x，总共可配置16个触发源。这种设计适应了需要多个同类触发输出的场景。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

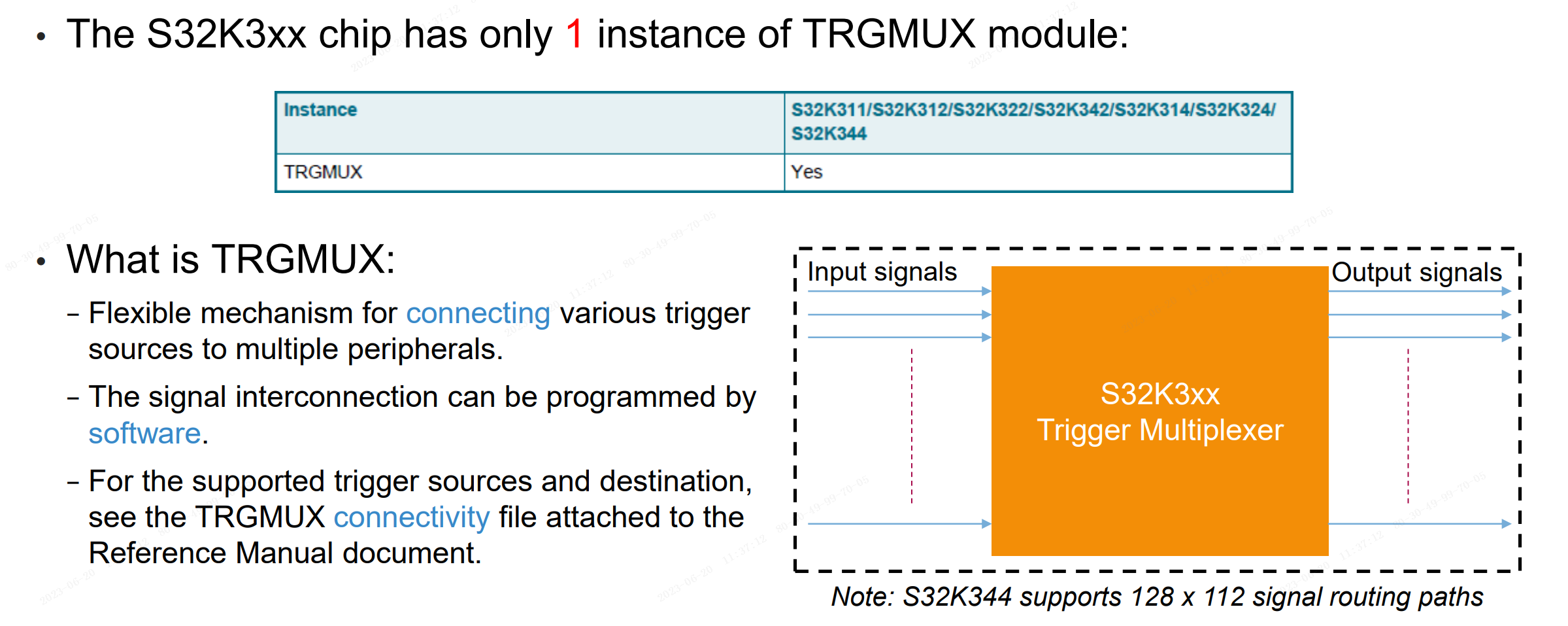

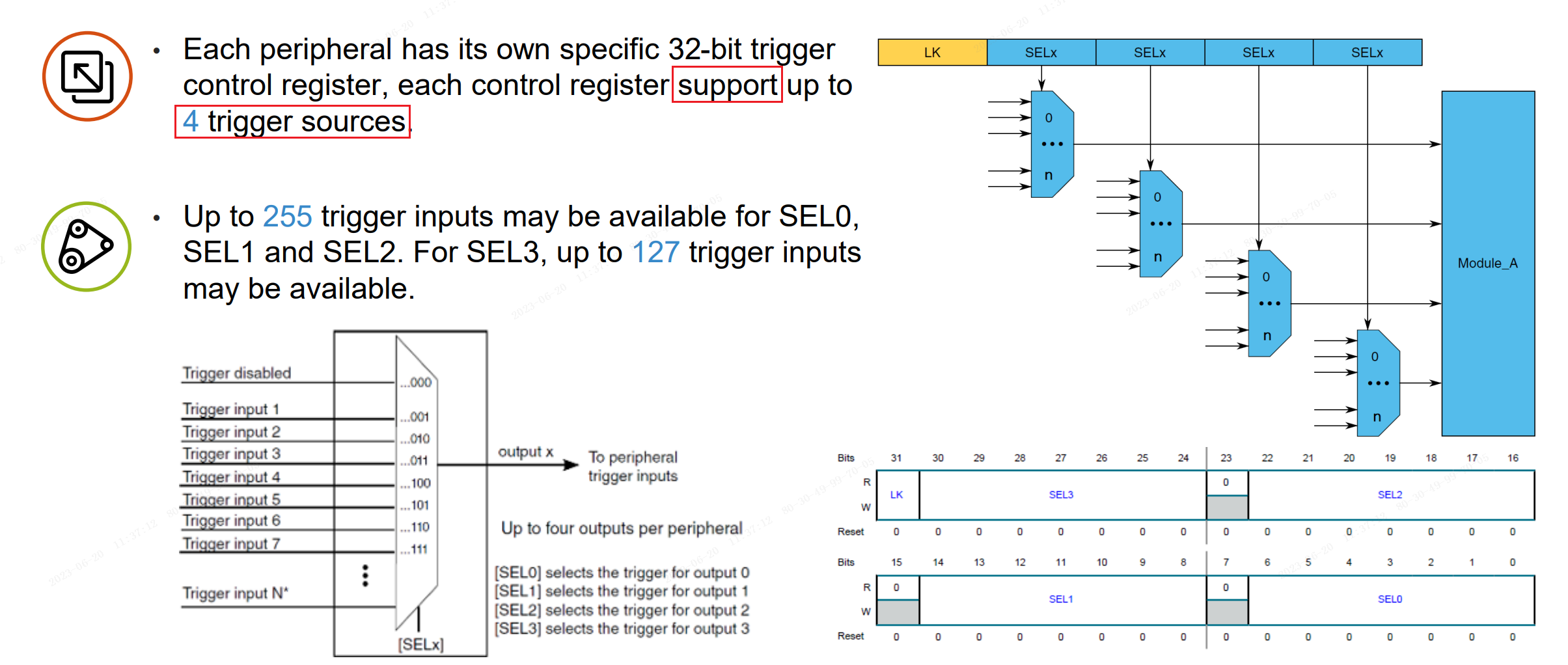

这个图的意思不是一个input可以由多个触发源触发

从图里根本看不出来SEL0,SEL1,SEL2,SEL3是什么意思

对于ADC12_0模块，它由三个触发输入，分别是

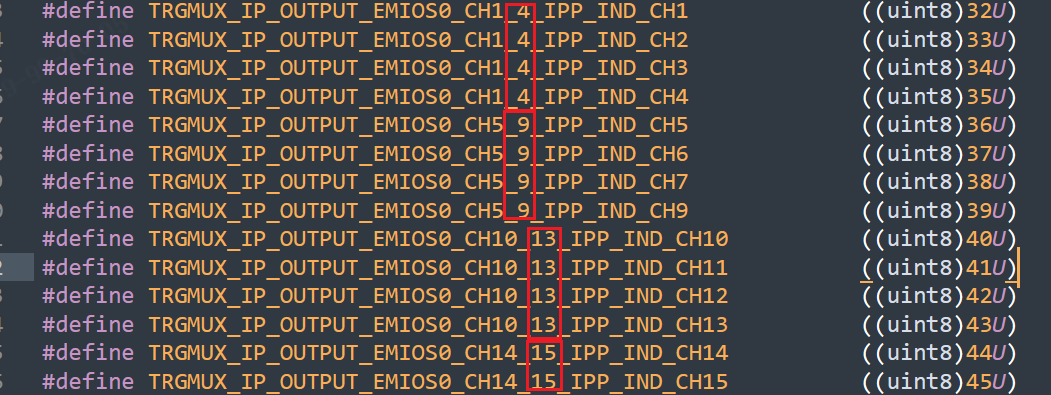

#define TRGMUX_IP_OUTPUT_ADC12_0_EXTRG_NORMAL_CONV            ((uint8)0U)
#define TRGMUX_IP_OUTPUT_ADC12_0_EXTRG_INJECTED_CONV          ((uint8)1U)
#define TRGMUX_IP_OUTPUT_ADC12_0_EXTRG_SYNC_START_PULSE       ((uint8)2U)

因此，sel0,sel1,sel2对应的三个不同的触发输入，通过将7bit数据填入对应的sel_x位域，从而选择触发源。

每个32bit寄存器只支持4个不同触发输入，对于多个同类触发输出，需要分配多个寄存器

 分配了4个寄存器，每个寄存器由支持4个sel_x，刚好满足16个。

7BIT的SEL位域的值对应可以触发改功能的触发源
