概述

S32K3XX Trigger MUX 模块，其原理类似多路选择器，通过寄存器配置，可以配置内部不同外设之间的连接，或者外部信号输入与内部外设之间的连接。

在这里插入图片描述
手册要求注意事项：

  1. 当使用SIUL2 Pads 作为触发源时，要确保最小脉冲宽度 大于 100ns；
  2. 不同的Pads 支持不同的频率，详见"IO signal table" in “Signal Multiplexing” chapter；
  3. 当ADC 转换结束信号当作TRGMUX输入时，无论时是polling ，中断还是DMA模式，ADC转换完成后，EOC信号都被断言；
  4. 最小脉冲长度是1.5倍时钟，TRGMUX输出需要正确被采样，否则可能丢失触发源产生的触发；
  5. 一些PADS 同时被ADC和TRGMUX占用，建议不要使用从这些PADS启动的触发器来触发在同一PAD上映射的ADC通道上的转换
  6. 触发器输出按外围设备分组，并有一个基于TRGMUX REGx的公共锁位

原理

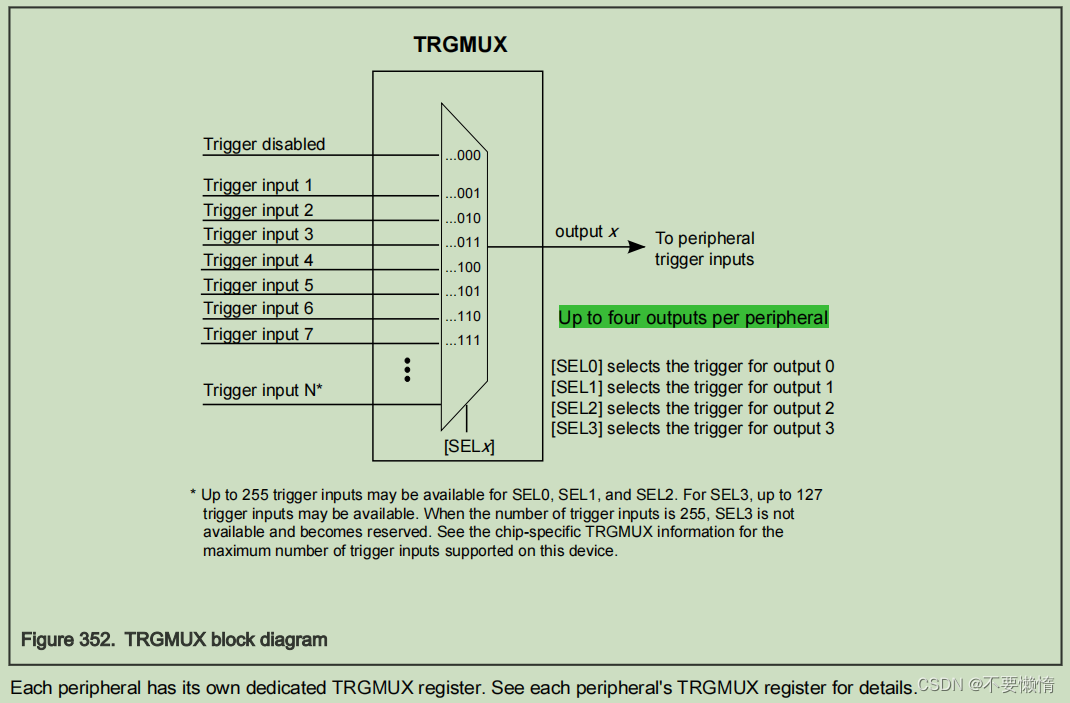

在这里插入图片描述

  • SELx bit位控制输入与输出的连接选择
  • SEL0，SEL1，SEL2 最多255个触发输入
最低0.47元/天 解锁文章
