ESP32使用micropython读取气压（水深）传感器HX710数据

f4t0x

已于 2023-02-26 22:42:16 修改

阅读量3.7k

点赞数 6

文章标签：单片机嵌入式硬件 python

于 2023-02-26 22:39:26 首次发布

本文链接：https://blog.csdn.net/f4t0x/article/details/129232365

版权

文章介绍了如何利用一款标称0-40kPa的气压传感器配合ESP32的micropython模块进行驱动，通过精确的AD转换，可以用于水深测量。作者编写了驱动代码并进行了初步测试，证明了传感器的灵敏度和可行性。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、模块基本情况

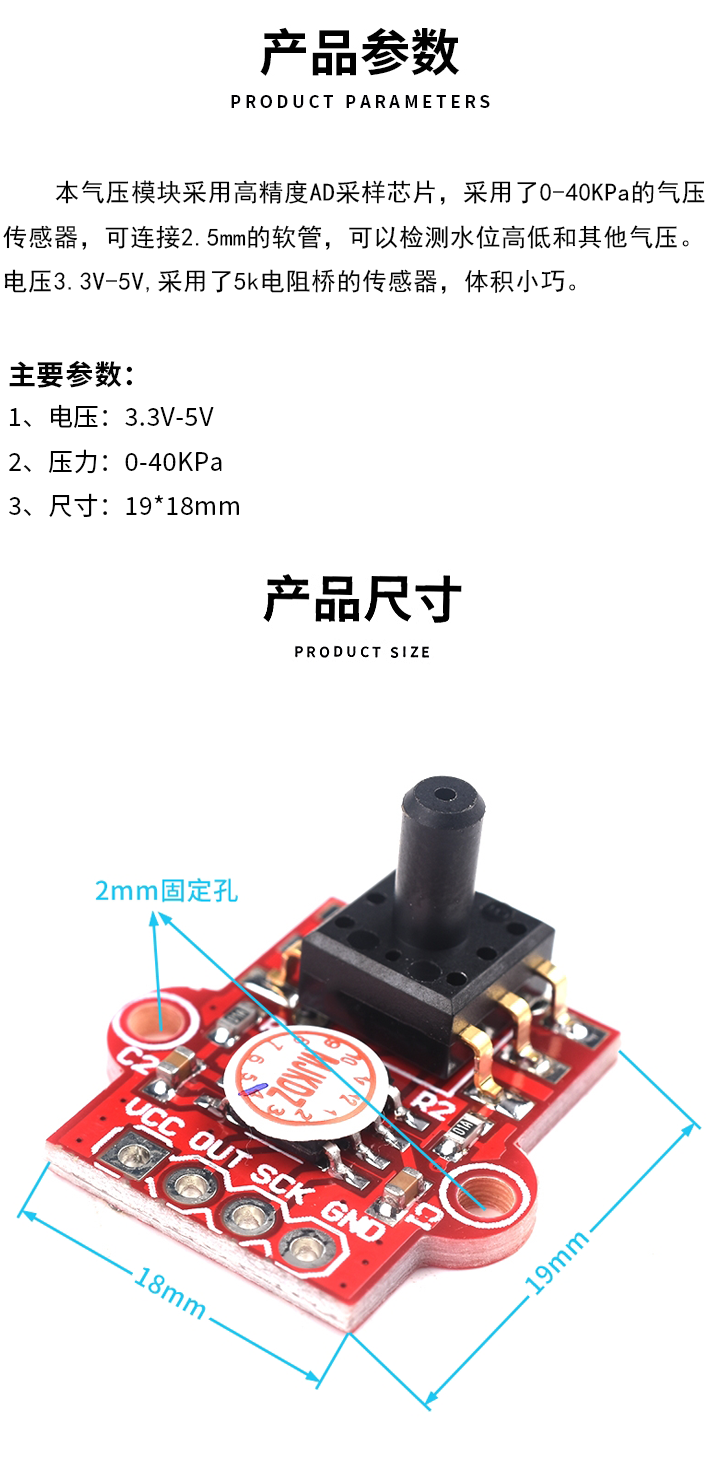

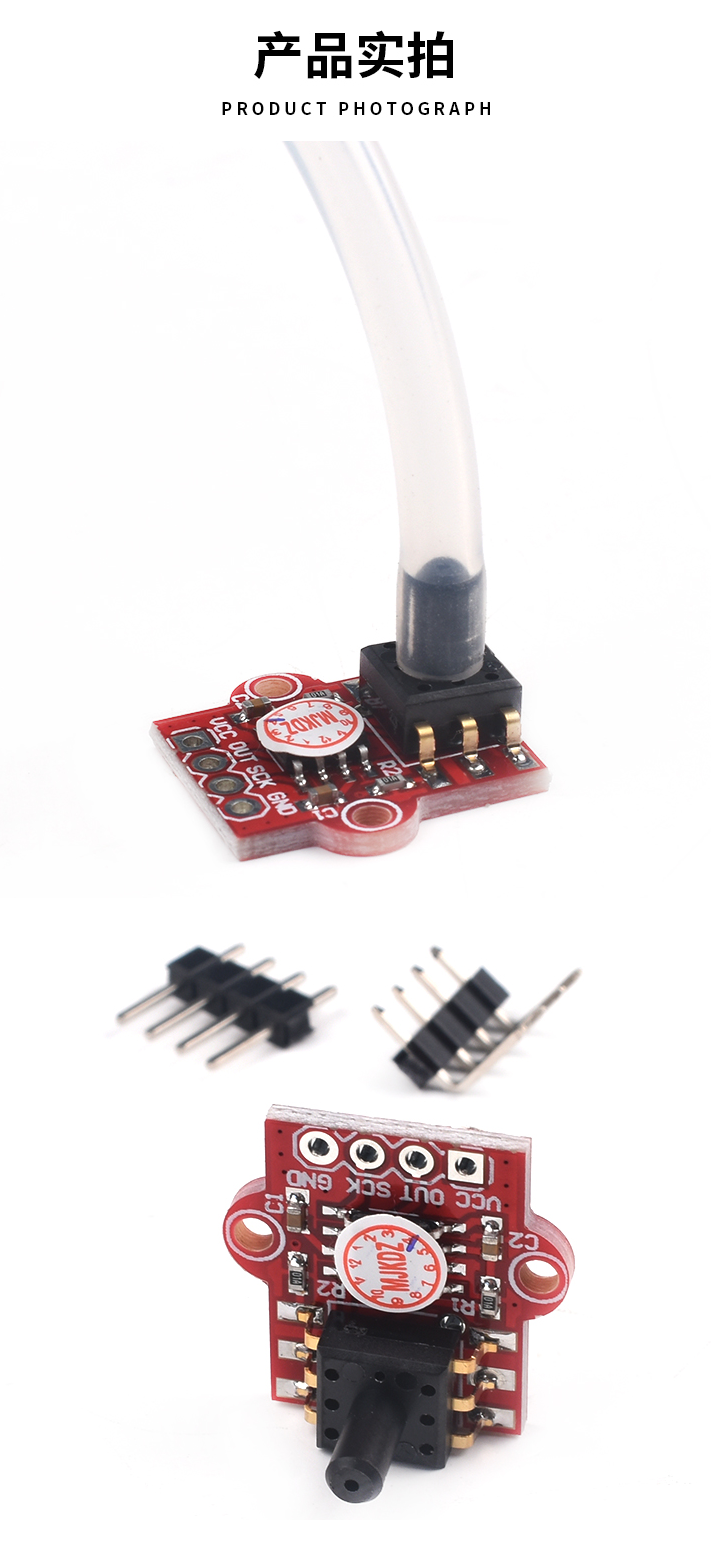

最近在某宝发现一个气压传感器，下面这个：

标称可以测量0-40kPa气压，如果这样的话，岂不是也可以拿来测水压，进而测量水深？

1米水深大约10kPa，那就是可以测4米水深，而且这个模块用的HX710芯片，是24位AD，精度非常高了，小型场景应用绰绰有余。

二、驱动方法

由于使用的是ESP32，micropython模组，因此就编写了一个micropython环境下的模块驱动程序。

HX710只有2个引脚，一个时钟脚SCK，一个数据脚DATA，时钟脚输入，数据脚输出。

手册里有几条比较重要：

SCK高电平超过60us就会使芯片进入断电状态。因此初始化时，使SCK先拉高，此时DATA也是高电平。

要使芯片工作，拉低SCK。此时芯片即开始进行AD转换。注意转换周期会超过4个数据读取周期，程序要做一个稍微的等待，直到DATA引脚出现低电平，代表AD转换结束，可以读取数据了。

拉高SCK，再拉低SCK，即为一个bit的数据读取周期。芯片会在SCK的下降沿输出数据。因此程序在拉低SCK后即可读取数据。要注意的是，SCK拉高后不要有长延时，因为超过60us芯片会停止工作。

重复拉高SCK、拉低SCK24次，芯片就输出了24位的AD转换结果数据。别忘了最后拉高SCK让芯片进入断电状态。

更多的细节可以翻阅其数据手册。

三、驱动源码

import machine,time
from machine import Pin


class HX710:
    def __init__(self,pinClk,pinDat):
        self.pinClk=Pin(pinClk,Pin.OUT)
        self.pinDat=Pin(pinDat,Pin.IN)
        self.pinClk.value(1)#CLK=1超过60us进入休眠，CLK=0工作
        time.sleep(0.1)

    def readData(self):
        data=0
        self.pinClk.value(0)
        #time.sleep_us(100)#CLK=0，经过4个周期数据才准备好
        i=0
        while i<=1000000:
            if self.pinDat.value()==0:#DAT=0说明数据准备好，可以读取
                break
            else:
                i+=1
        if i==1000000:
            print("read HX710 time out ERR!")
            return

        for i in range(24):
            self.pinClk.value(1)#下降沿读取数据，多两条指令周期待DATA脚输出稳定数据
            self.pinClk.value(1)
            self.pinClk.value(1)
            self.pinClk.value(0)
            if self.pinDat.value()==1:
                data=data | 1
            else:
                data=data | 0
            data=data<<1
        self.pinClk.value(1)#继续休眠
        return data

if __name__ == "__main__":
    #PwrPin=Pin(25,Pin.OUT)
    #PwrPin.on()
    #time.sleep_ms(1000)
    a=HX710(18,23)#CLK=Pin(18),DATA=Pin(23)
    print(a.readData())

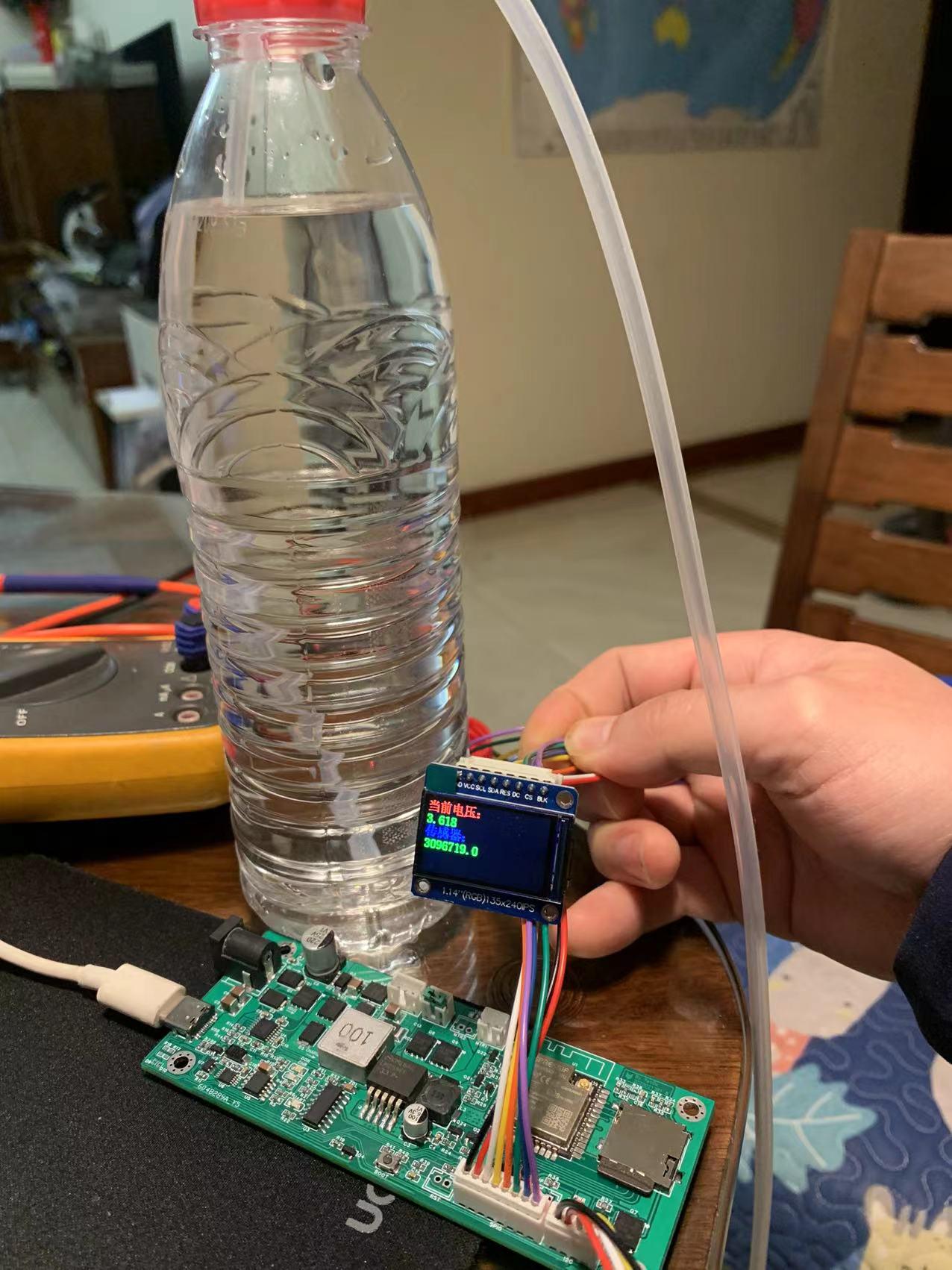

ESP32的micropython环境下，实测该程序数据读取周期内持续时间：高电平约15us左右，低电平20us左右，满足要求，可能正常读取数据。
