Cadence OrCAD 建立复合原理图封装

已于 2024-07-20 17:30:20 修改
阅读量222 收藏
点赞数 1
分类专栏： Cadence 文章标签： 嵌入式硬件
于 2024-06-12 16:52:28 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/fangcy168/article/details/139630888
版权

一. 打开 OrCAD  Capture,新建Library

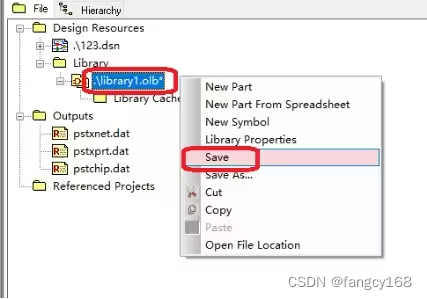

二．选中.OLB右击，选择Save，可以选择重命名olb以及保存路径

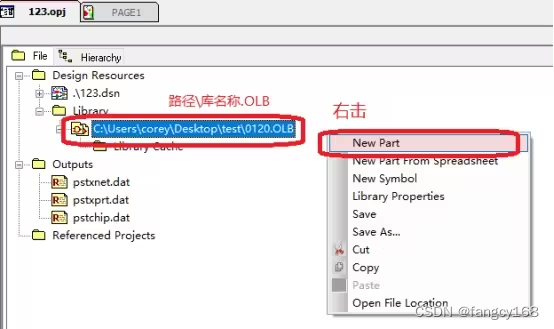

三．新建NEW Part

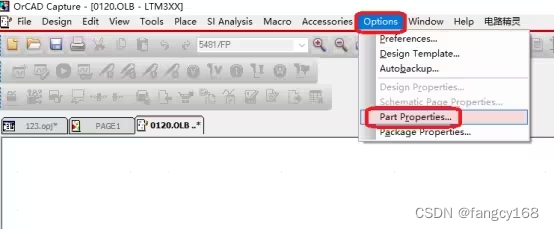

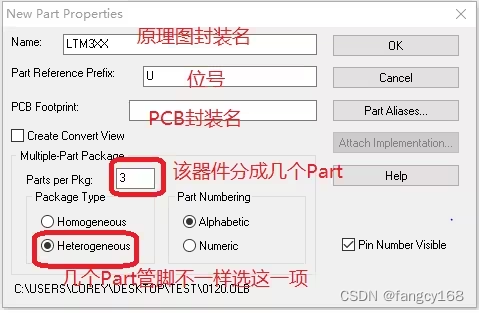

四．填写Part属性

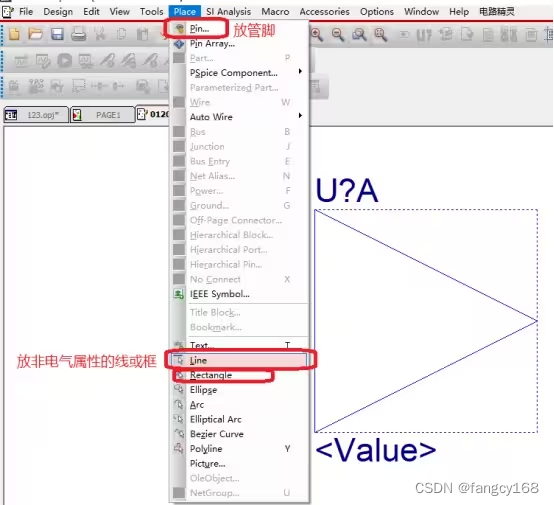

五 . 画器件的外框，放PIN

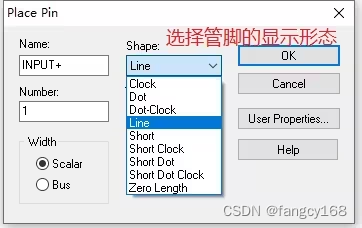

六 . 选择管脚的显示形态及属性

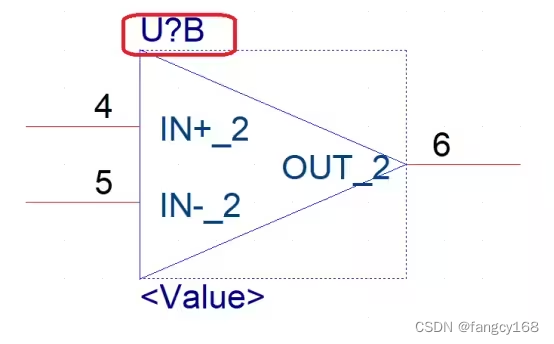

七． CTRL+N ,   切换到下一部分（ CTRL+B，切换到前一部分）

        继续放线以及管脚

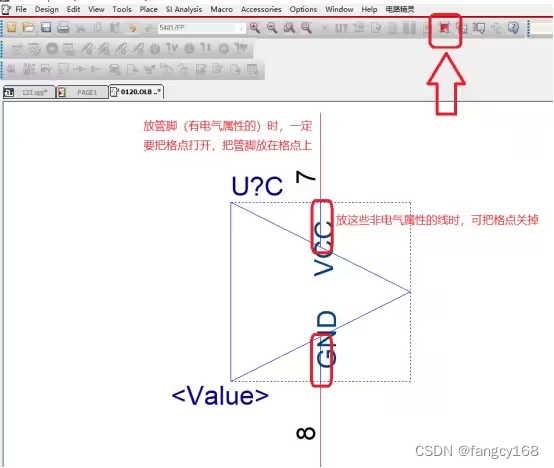

八 . 电源Part

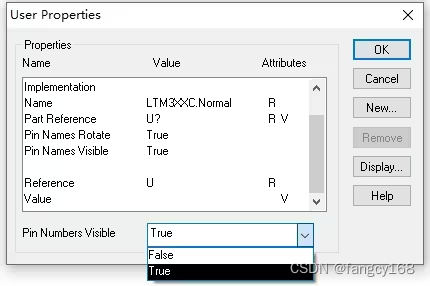

九．封装属性显示
