本文介绍了在Unity的Universal Render Pipeline (URP)中如何实现毛玻璃效果。首先，详细讲解了URP的设置，包括确保所有层级，包括UI和毛玻璃层，都被正确渲染。接着，利用URP的Cbuffer shader抓取屏幕内容，并应用高斯模糊处理，将结果存入特定纹理。最后，为需要毛玻璃效果的物体分配材质球，使用定制的Shader将模糊后的图像映射出来。关键步骤包括URP配置、屏幕抓取Shader和毛玻璃效果Shader的编写。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

首先URP官方已经给了很详细的实现方案，知乎参考链接：https://zhuanlan.zhihu.com/p/248903320
原理就是在渲染所有3D和UI之后通过URP的Cbuffer shader进行屏幕抓取，然后再对抓到的图进行高斯模糊，然后映射到指定的毛玻璃效果的图上。

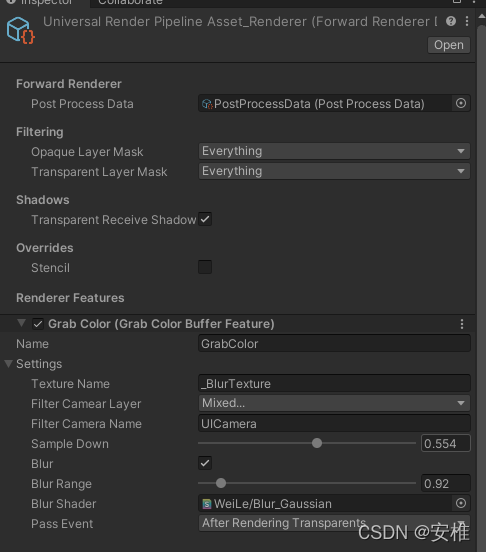

URP设置
在这里插入图片描述
默认的ForwardRender里层级过滤设为所有，UI层级也好，毛玻璃层级也好都需要被渲染
GrabColor里：通过指定的Blurshader指定抓屏的层级（去掉毛玻璃层），开启抓屏并保存，然后经过高斯模糊，输出到指定的TextureName的RT上。
对需要实现毛玻璃效果的物体添加毛玻璃材质球，此材质球的shader中使用上一步获得的RT，映射出毛玻璃效果
此操作涉及到三个重点：1.URP设置 2.抓屏shader 3.毛玻璃效果shader

抓屏Shader

Shader "WeiLe/Blur_Gaussian"
{

    Properties
    {

        blurRangeX("Blur x", float) = 1
        blurRangeY("Blur y", float) = 1
    }
    SubShader
    {

        Tags {
    "RenderType" = "Opaque" "RenderPipeline" = "UniversalPipeline"}
        LOD 100

        Pass //pass 0
        {

            Name "BlurX"
            ZTest Always
            ZWrite Off
            Cull Off

            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #include "Packages/com.unity.render-pipelines.core/ShaderLibrary/Color.hlsl"
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"

            struct Attributes
            {

                float4 positionOS       : POSITION;
                float2 uv               : TEXCOORD0;
            };

            struct Varyings
            {

                float4 positionCS       : SV_POSITION;
                float2 uv               : TEXCOORD0;
            };


            CBUFFER_START(UnityPerMaterial)
            float4  _SourceTex_Blur1_ST;
            float   blurRangeX = 1;
            float4  _SourceTex_Blur1_TexelSize;
            CBUFFER_END

            TEXTURE2D (_SourceTex_Blur1);
            SAMPLER(sampler_SourceTex_Blur1);
            #define  SampleCount  10

            Varyings vert(Attributes v)
            {

                Varyings o = (Varyings)0;

                o.positionCS = TransformObjectToHClip(v.positionOS.xyz);
                o.uv.xy  = TRANSFORM_TEX(v.uv.xy, _SourceTex_Blur1);

                return o;
            }
            half4 frag(Varyings i) : SV_Target
            {

                UNITY_SETUP_STEREO_EYE_INDEX_POST_VERTEX(input);

                half4 col = 0;
                int s =
