快速学会3DMax高级建模人物骨骼蒙皮

版权声明:本文为博主原创文章,遵循 CC 4.0 by-sa 版权协议,转载请附上原文出处链接和本声明。
本文链接:https://blog.csdn.net/feilong_csdn/article/details/48984041

网上关于3DMax高级教程骨骼蒙皮的视频教程确实比较多,但是说的较复杂,对于初学

者很难在短时间内学会如何对人物模型进行骨骼蒙皮,这篇文章将简明扼要的介绍如何

对3DMax人物模型进行骨骼蒙皮。(此篇博客是在人物模型已经建立好了的基础上展开

的,介绍在人物模型上进行架设骨骼、蒙皮、封套和细调权重)

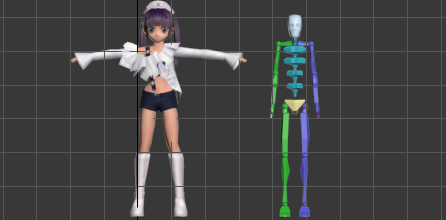

1、骨骼架设:打开3DMax,同时打开一个3D人物demo,在命令面板中点击“创

建”按钮中的“系统”按钮,然后选择“Biped”按钮,这样便可以在操作面板中拉出

一个人物骨骼

这里写图片描述

这里需要注意的是:骨骼的大小是有人物的大小确定下来的,一般要符合实际大小。这

样在后来的游戏制作中会起到很大的作用。接下来就是繁琐的骨骼架设的步骤,说得直

白一点就是将骨骼放到人物模型中,尽量做到不要让骨骼裸露在皮肤外面。(我们这里

用的骨骼是3DMax软件自带的骨骼,可直接使用)

2、蒙皮(封套):(1)蒙皮之前的检查和准备:

a、模型的单位和大小是否符合项目要求;

b、模型是否在3DMax坐标中心,模型的自身坐标轴是否在原点位置;

c、检查人物模型是否存在五边形<因为五边形面在3DMax中蒙皮时会出错>;

d、人物模型贴图是否正常<这可以调出uv贴图界面来看贴图是否正常,再进行调整>;

e、模型的法线是否正常;

f、模型是有分离的点没有合并<通常通过焊接看点是否全部合并>

g、关节处布线是否合理,透明的贴图是否正常。

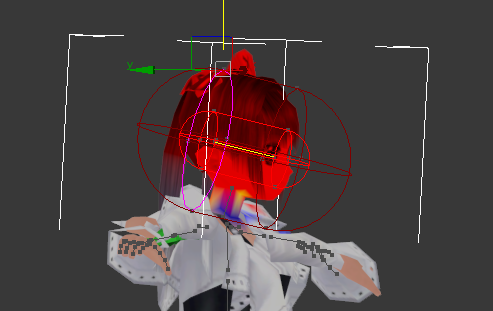

在上面的检查准备工作做好之后便可以进行蒙皮操作了,首先选中按钮“修改”,然后

选择“修改器列表”中的“蒙皮”,然后就点击“封套”,然后就开始进行封套粗调整

就如下面图片显示的一样。

这里写图片描述

有两个范围,一个就是小的水红色圈中,表示的是这个骨骼绝对控制的,而外面大的深

红色的圈表示这个骨骼影响的范围在随着远离中心位置而逐渐变小。所以调的时候就需

要自己一点点调整,注意的是,只需要调身体的一般的骨骼封套就行,然后用“镜

像”模式就可以让另一半也封套好。在封套好之后这人物模型的皮肤已经和骨骼关联起

来了,骨骼已经可以牵动皮肤做动作了,只是还不是太自然,所以需要做动作时更精细

便要进行下面调节权重的操作。

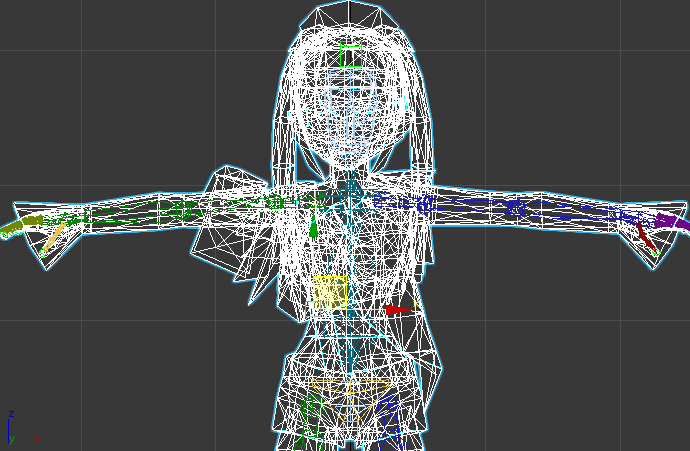

3、调节权重:调节权重是整个骨骼蒙皮中最重要的步骤,也是最繁琐的步骤。首先选择

快捷键F3(不同版本的3DMax不一样)将人物模型呈现原始制作时的状态,将它的线条都

显示出来,如下图所示:

这里写图片描述

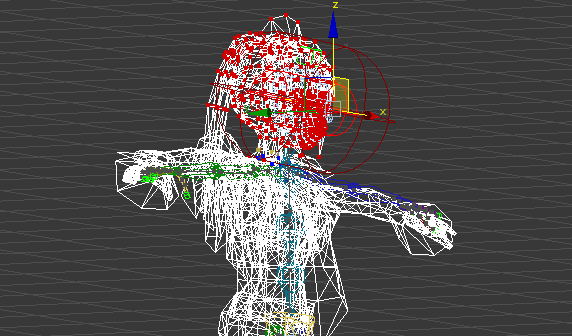

然后选择蒙皮封套,便会变成下图所示的那样。

这里写图片描述

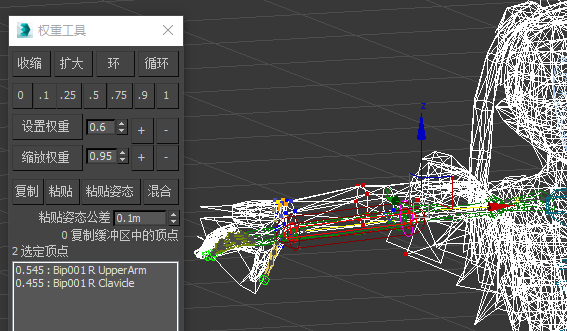

主体思路就是对每一根骨骼进行调整,选中一根骨骼后,就会显示这根骨骼所控制的

点,红色的点代表着绝对控制,随着颜色的不同表示这个点手这根骨骼控制程度的不同

将会有所变化,我们点击权重工具,这样便会弹出一个表,在这个表上面我们将可以调

整某根骨骼应该控制那个点,并且控制的权重有多大。

这里写图片描述

就如上图所示的那样我们需要通过这个权重工具进行对不同的关节进行调节,来尝试人

物的动作是否自然。这个我列举几个例子,例如头部的骨骼就肯定控制整个头部,所以

给其的权重便是1,而像胳膊或者是腿部的关节处,就是例如膝盖处的皮肤肯定受大腿骨

和小腿骨两根骨骼控制,这样都是需要我们一点一点进行调整的。(这里的知识比较繁琐

复杂,我仅这样介绍可能不太好理解,还是需要自己在慢慢探索,这里附上几张图以便

理解)

&&注意:

1、首先就强调这一点十分重要,在做这个骨骼蒙皮的过程中,一定要学会保存作品的好

习惯,千万不要忘了。没做好一些步骤之后就要保存,不仅是简单的保存,可以另外的

保存在好几个文件夹中。后来必有大用。

2、做骨骼蒙皮每次调好一部分骨骼后可以通过拉动骨骼来观看你的权重调节的是否合

适,然后在进行做出微调。

3、一定要学会快捷键的使用,由于每个人的3DMax版本不一样,快捷键也会有不同。

经常用的快捷键就是移动、旋转、拉伸还有整个试图旋转,锁定选中对象等等快捷键,

这些快捷键的使用将大大提高你的工作效率。
