嵌入式硬件从小工到专家（电源降压电路）

【 声明：版权所有，欢迎转载，请勿用于商业用途。 联系信箱：feixiaoxing @163.com】

        电路的总类很多，对于我们来说，还是应该把重心放到嵌入式电路这个上面。因为从大类来说，除了嵌入式电路，还有通信电路、功率电路、电机电路、电源电路等等，这部分可以暂时不考虑。就算是将来涉及到，我们也可以通过购买模块，或者是外包的方法来解决。

1、从模仿开始

        很多的电路，一开始的时候没有必要知道它的原理。或者说，整体上我们把握电路的输入和输出就可以。细节部分可以暂时先忽略。可以参考的电路很多，比如芯片手册的推荐电路、soc厂家的demo电路、电商网站上面的开发板电路等等。只要不涉及到核心领域，简单的电路一般都是可以拿到手的。

2、绘制原理图

        有了可以参考的电路之后，下面就可以绘制原理图了。目前使用的eda软件可以是某立创，也可以是kicad，最好不要用ad，这里面有版权的问题。绘制电路一般包括这几个部分，

        1）首先把所有原理图切分成几个部分，比如电源、时钟等等；

        2）每一个部分当中，首先把元器件拖入画布当中；

        3）开始连线；

        4）检测电路中器件的参数，比如阻值、容值是否正确；

        5）检测器件封装是否ok；

        6）做drc校验，如果没有问题，转到下一个模块，重复上面的过程。

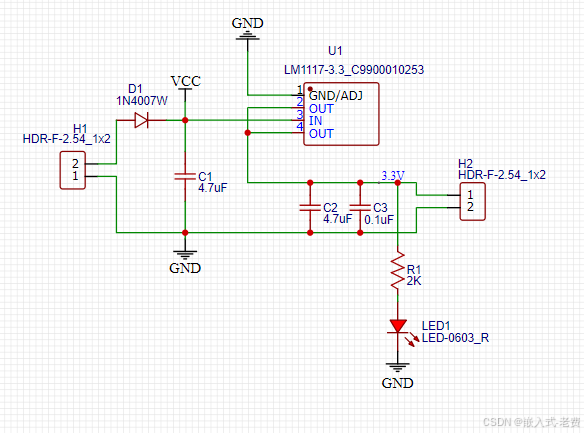

        当然模块比较简单的话，直接绘制也无妨。比如像下面这样，

3、pcb layout

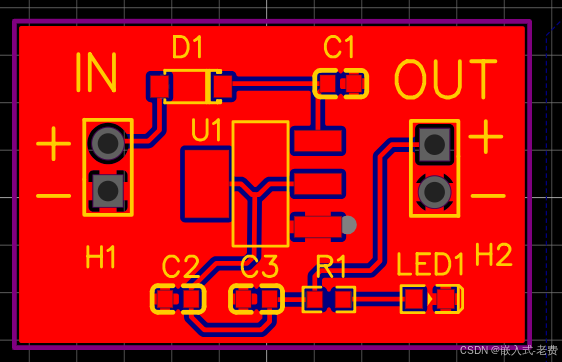

        确认原理图没有问题之后，就可以开始布局拉线了。layout一般分成三个步骤，即布局、拉线和丝印。过程当中如果发现对应的元器件没有合适的封装，这个时候还需要自己设计一下封装。一开始的时候，我们还是尽量使用现有的封装，这样压力会小很多。

        整个过程当中布局是关键，相似功能的元器件最好布局在一起，模电和数电分开。布局好了之后，就可以开始连线。连线有可能不是一次就好的。连到一半的时候推倒重来都是常有的事情，所以layout的时候一定要调整好心态。过程当中，必要的drc也是少不了的。最后layout完毕，一定要对一些引脚进行丝印说明，比如端子接线、比如排针，特别是电源的正负，这部分一定要小心又小心。

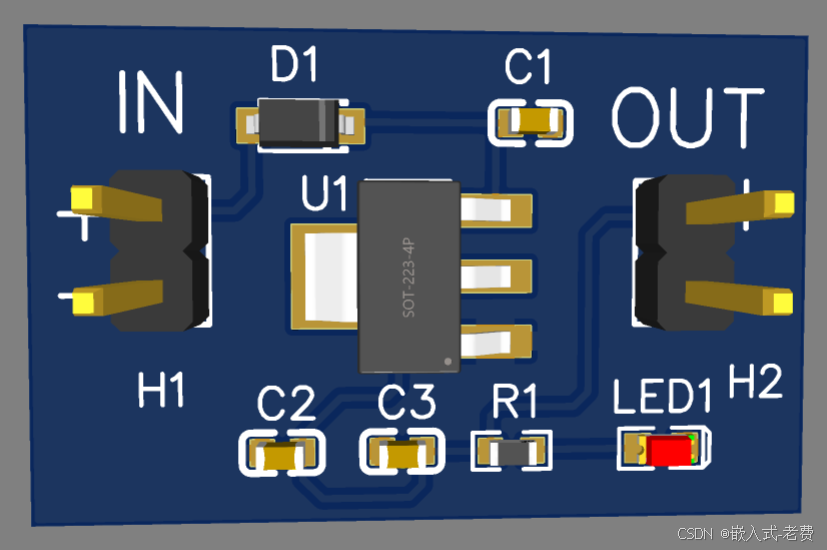

        layout之后，就可以用2d或者3d看下效果，确认没有问题了就可以送出去打样了。

4、测试和调试

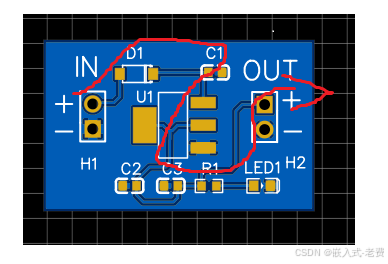

        整个电路中的信号流还是比较简单的。假设测试之后，发现OUT电压没有输出，或者是LED1没有亮起来，那么就可以从IN +开始，一路测试D1、C1、U1、C2、C3、R1、OUT+的引脚，哪边电压不对，问题就出在哪边。

5、示例说明

        上面插图，其实是一个电压转换模块，输入是5v，输出是3.3v，一般只需要一个lm1117芯片就可以。类似的芯片还可以转成1.8v、1.5v等等。目前电商上面类似的模块可以购买到，如果实在不确认自己的模块是不是可以正常工作，可以购买一个别人做好的模块，通过逆向的方法绘制出原理图也是可以的。这样以后的电压转换电路，就可以复用这个电路逻辑了。
