中高职动力电池预充回路开路故障

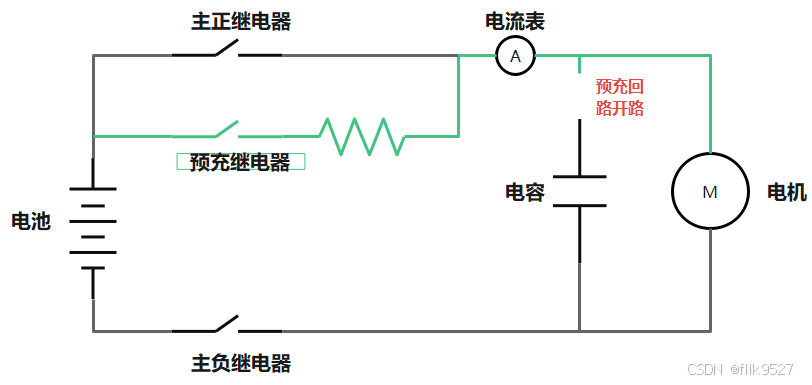

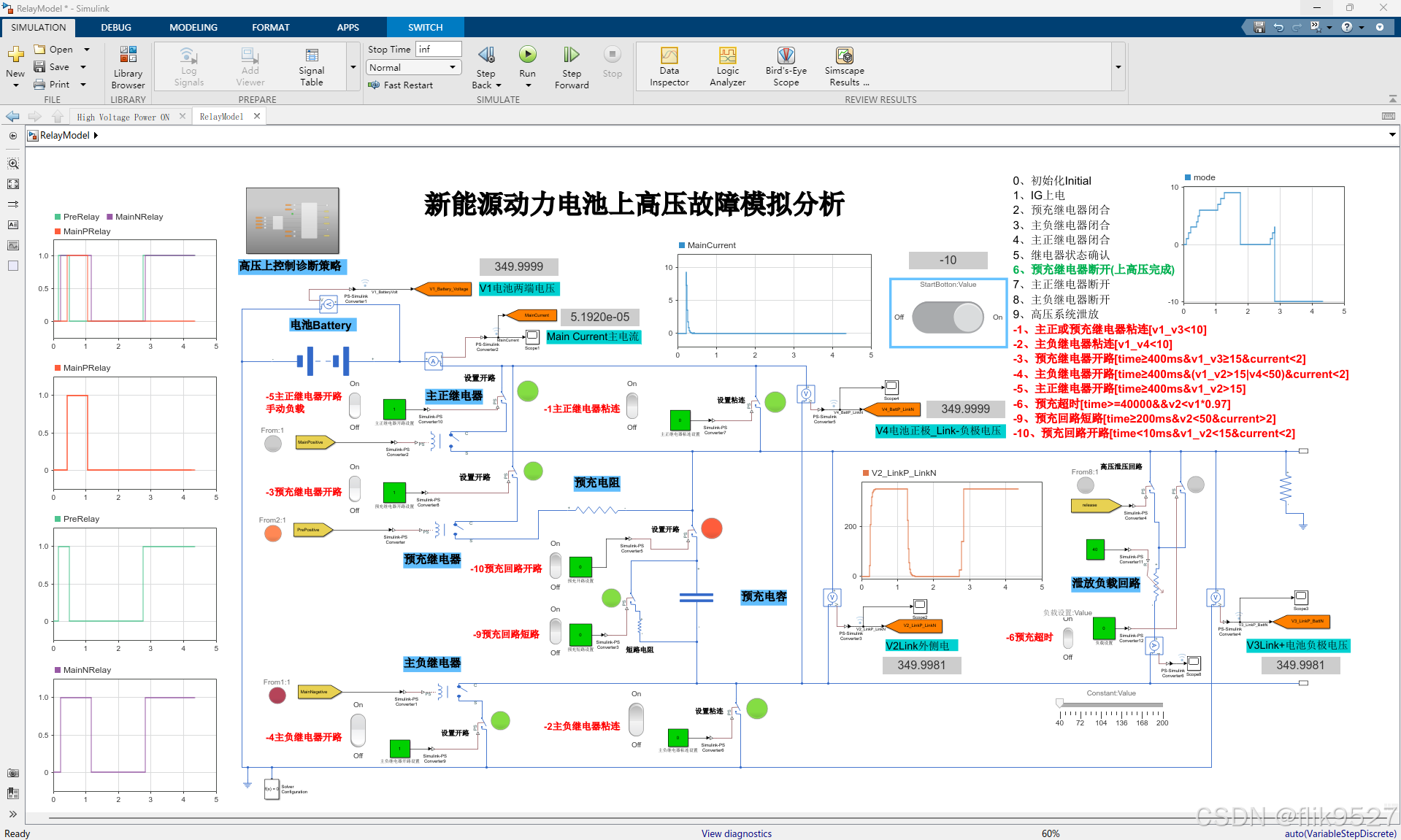

1、动力电池预充回路开路线路原理图

2、预充回路开路故障BMS诊断逻辑

BMS电池管理系统在闭合预充继电器、主负继电器后，会诊断预充回路开路故障，根据预充电流波形，BMS会设置一个预充电流诊断窗口，如果预充电流不能进入该窗口，系统就判断是预充开路故障。

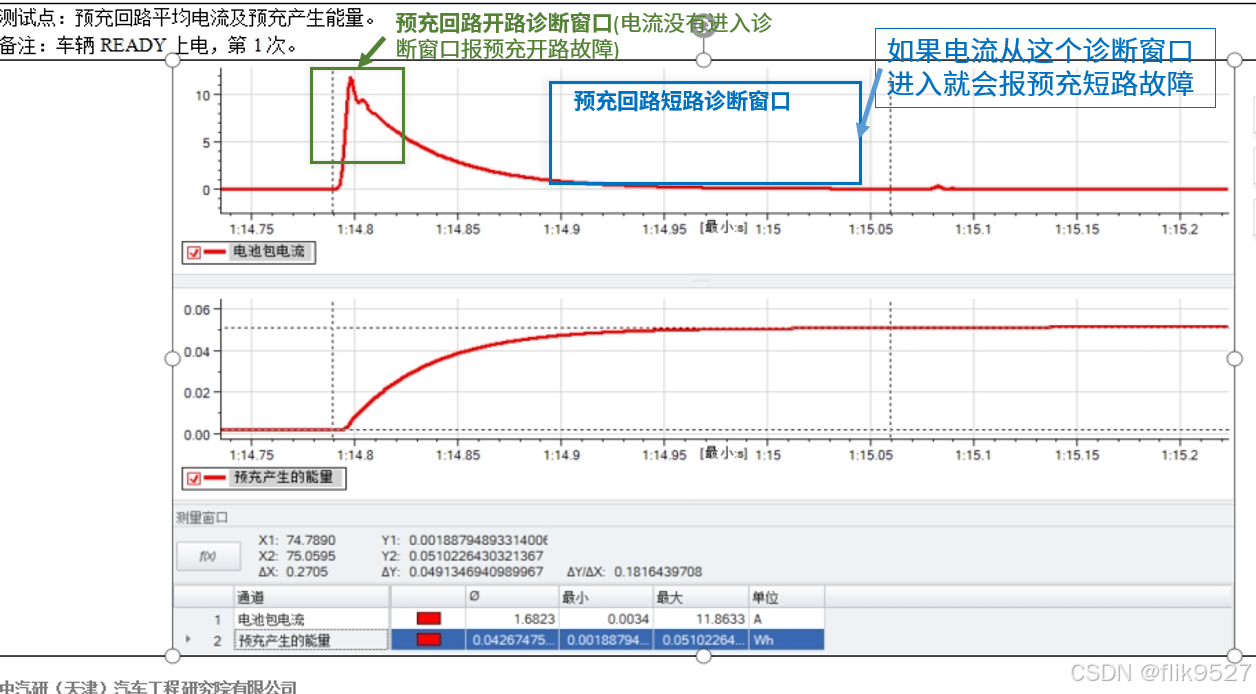

3、数据波形



4、预充回路开路故障总结

   BMS系统在闭合预充继电器、主负继电器之后，会根据预充电流判断回路开路故障。如果预充电流在一定时刻内没有达到一定阈值，BMS系统就会诊断出预充回路开路故障，此故障不是所有新能源汽车通用诊断故障，有些新能源汽车会通过其他诊断策略进行同类故障的诊断。
