Autosar Dcm模块介绍

DCM模块介绍

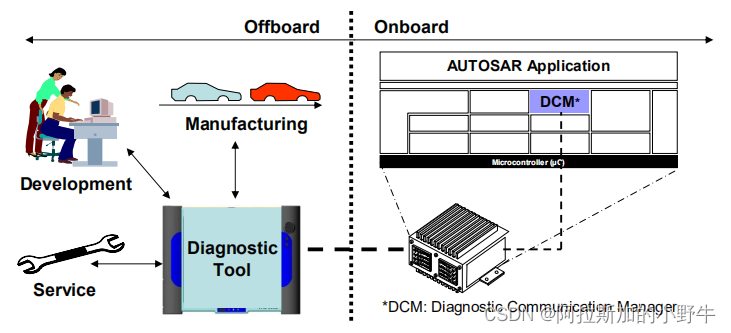

诊断通信管理(Diagnostic Communication Manager, DCM)模块作为AutoSar诊断模块的重要组成部分，主要负责诊断数据流和管理诊断状态，包括诊断会话、安全状态及诊断服务分配等。

主要功能贯穿汽车的开发生产及售后等过程，如开发过程中EMC、DV等实验均可使用诊断服务实现，生产过程中的软件下载更新、ECU产线EOL、汽车产线EOL等、售后过程中读取DTC、控制输出调试功能等。

DCM模块相关的标准主要包括三部分：ISO 14229(UDS，DCM遵循的主要标准)、ISO 15031(ISO 15031 (1-7))及SAEJ1939(OBD，与OBD相关的$01 -$0A服务)。

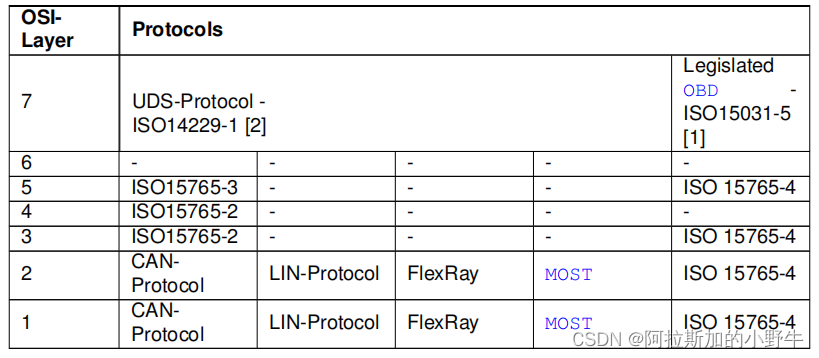

从网络分层角度看，DCM模块属于上层模块，主要为应用层提供服务。主要包括5-7层，包括会话层服务及应用层等，会话层包括服务定时及服务分配等，应用层为具体的服务功能实现。

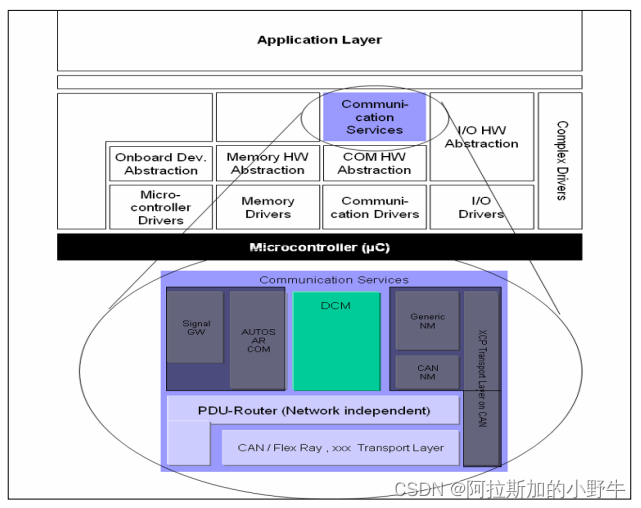

在AUTOSAR架构中，Dcm（Diagnostic Communication Manager）模块位于通信服务层。Dcm模块是独立于具体的网络的（不依赖于具体的CAN,Lin,Eth,Flexray等网络来实现）。PduR模块为Dcm模块提供独立于具体网络的接口。Dcm模块从PduR模块接收诊断信息，Dcm模块在内部处理和检查诊断消息。作为处理所请求的诊断服务的一部分，Dcm将与其他BSW模块或SW-Components(通过RTE)交互，以获取所请求的数据或执行所请求的命令。诊断服务处理与特定的服务请求强绑定（不同的诊断请求依赖于不同的一个或几个模块来实现）。通常，Dcm将汇集收集到的信息，并通过PduR模块发送回消息。

DCM模块与Autosar其他模块关系

AUTOSAR 诊断通信管理器 (DCM) 具有与以下基本软件模块和 SW-C 的接口和依赖项：

Dcm和Dem的交互：DEM模块提供了检索与故障内存相关的所有信息的功能，以便Dcm模块能够通过从故障内存中读取数据重新响应测试人员的请求，通俗的讲就是Dcm能够读取Dem记录的DTC信息。

Dcm和PduR的交互：PduR模块接收和发送诊断数据。PduR为Dcm模块提供一个与具体通信协议无关的接口。

Dcm和ComM模块的交互：Dcm模块可以指示状态“活动”和“非活动”用于诊断通信。Dcm模块提供了处理通信需求“完全/静默/无通信”的功能。此外，Dcm模块提供了在ComM模块要求时启用和禁用诊断通信的功能。

SWC通过和RTE接口和Dcm交互：Dcm模块在完成诊断功能的时候需要通过RTE接口来读写/函数调用其他SWC的数据/服务。

BswM和Dcm模块的交互：如果Dcm的初始化是从引导加载程序跳转的结果，则Dcm通知BswM应用程序已更新。Dcm也向BswM指示通信模式的改变。

DCM子模块概述

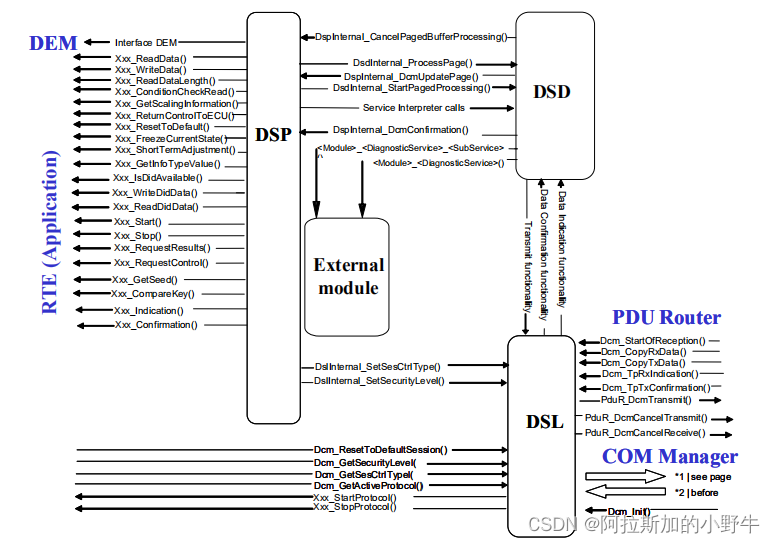

诊断通信管理(DCM)主要包括三个子模块：诊断服务层(Diagnostic Service Layer，DSL)、诊断服务调度(Diagnostic Service Dispatcher, DSD)、诊断服务处理(Diagnostic Service Processing, DSP)

Diagnostic Service Layer：确定诊断数据请求和响应的数据流；监控和确保诊断请求和响应的时序，管理诊断状态（特别是诊断会话和安全状态）

Diagnostic Service Dispatcher：接收到的诊断请求转发给数据处理器；当数据处理器触发时，通过PDUR传输诊断响应。

Diagnostic Service Processing：处理实际的诊断请求。

总结

上文主要对Dcm模块做了简单的介绍，主要参考autosar的官方文档。下面的几个章节主要讲述如何通过Vector工具配置Dcm模块。
