一、什么是HDMI

一、HDMI介绍

HDMI 是英文High Definition Multimedia Interface（高清晰多媒体接口）的缩写，通过一条线缆能高品质地传输未经压缩的高清视频和多声道音频数据，最高数据传输速度为5Gbps。同时无需在信号传送前进行数模或模数转换，可以保证最高质量的音视频信号传送

1.1 HDMI 特点

1、HDMI 具有体积小，传输速率高，传输带宽高，兼容性好，即插即用，能同时传输无压缩音视频信号等优点
2、与传统的模拟信号接口相比，HDMI 接口增加了设备间接线的便捷性

1.2 常见的HDMI接口设备

例如显示器、电视机、投影仪、音响、显卡、笔记本电脑、机顶盒、PS/Switch游戏机、HDMI延长器、HDMI分配器、HDMI转换器、HDMI音频分离器等，由发送端和接收端构成具体，采用的是标准的19Pin HDMI接口，一共有19个引脚，这19个引脚分别会接在HDMI线缆的19条线上

1.3 HDMI接口种类

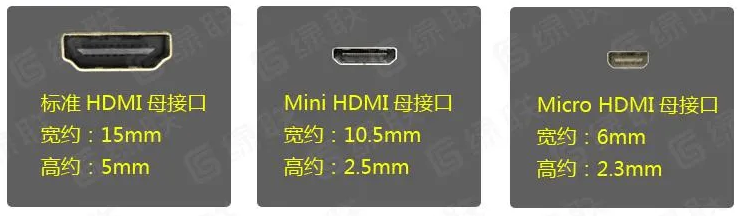

HDMI接口从形状上区分有HDMI标准接口、HDMI迷你接口、HDMI微型接口三类常见类型

1.3.1 HDMI标准接口

又称为HDMI A型接口 ，这种接口宽度为13.9 毫米、厚度为 4.45毫米，共19 针。主要用在高清电视、台式电脑、笔记本电脑，投影仪等常见设备。HDMI A型接口是使用最广泛，也最常见的接口类型

1.3.2 HDMI迷你接口

又称为HDMI C型接口，这种接口宽度为10.42毫米、厚度为2.4毫米，共有19针，尺寸比标准HDMI接口小了近三分之一，应用范围很小。是缩小版的HDMI标准接口类型。主要是用在便携式装置上如平板电脑、数码相机、便携式多媒体播放机等设备上

1.3.3 HDMI微型接口

又称为HDMI D型几口，这种接口宽度为6.4毫米，厚度为2.8毫米，也是共有19针，尺寸比HDMI迷你接口小很多，一般应用于小型的移动设备上，比如智能手机、平板电脑等设备

1.4 HDMI 构成

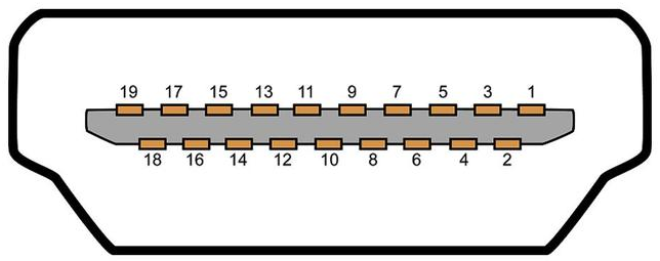

以常用的A型接口为例，标准HDMI接口引脚序号图（HDMI接口母座）如下图所示：

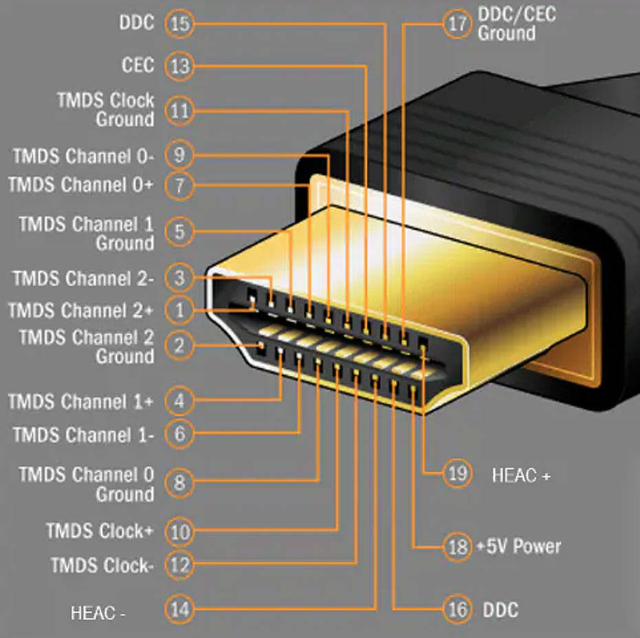

标准HDMI接口公头引脚序号与定义图解如下图所示：

HDMI引脚编号	信号
1	TMDS日期2+
2	TMDS数据2屏蔽
3	TMDS数据2-
4	TMDS数据1+
5	TMDS数据1屏蔽
6	TMDS 数据 1-
7	TMDS数据0+
8	TMDS数据0屏蔽
9	TMDS数据O-
10	TMDS时钟+
11	TMDS时钟屏蔽
12	TMDS时钟-
13	中电
14	HEC数据-
15	SCL（DDC串行时钟）
16	SDA（DDC串行数据线）
17	DDC/CEC/HEC地面
18	+5V电源（最大50mA）
19	热插拔检测（1.3）/HEC数据+（1.4）

1.5 HDMI协议和版本迭代

1.5.1 HDMI 1.0

支持 Blu-ray 及全高清 1080@60，是最早的 HDMI 版本，于2002 年 12 月推出，最大特点是整合了视频和音频传输。HDMI 1.0 最高频宽达到 4.95 Gbps，当中 3.96 Gbps 用作传输视频流，可支持 1080@60解析度，音频方面支持 8 声道的 LPCM 24bit / 192kHz，使用HDMI Type-A接口

1.5.2 HDMI 1.1

新增 DVD-Audio，于2004 年 5 月推出，可储存 16bit / 44.1kHz 至 24bi t/ 192kHz 的 PCM 音乐

1.5.3 HDMI 1.2

支持 SACD，于2005 年 8 月推出，新增了对 1-bit audio、也就是 SACD 音频串流的支持，最多可支持 8 个声道

1.5.4 HDMI 1.2a

兼容 CEC 多器材操控，HDMI 1.2 的小改版，在同年 12 月推出

1.5.5 HDMI 1.3

2006 年 6 月推出，频宽增至 10.2 Gbps、支持 Deep Color 及高清音效串流，可以支持 30bit、36bit 及 48bit 的 xvYCC、sRGB 或者 YCbCr 的 Deep Color 技术。此外亦支持了 Dolby TrueHD 及 DTS-HD MA 高清音效的串流。推出Type C（mini HDMI）接口

1.5.6 HDMI 1.4

支持 4K@30、3D 及 ARC，于2009 年 5 月推出，支持 4K 解析，仅限于 4096 × 2160@24、3840 × 2160@24/25/30。HDMI 1.4 也支持了 1080@24 的 3D 影像。音频方面新增了相当实用的 ARC功能，让电视音频可以经由 HDMI 回传到功放机再输出。也新增了 100Mbps 的网络传输功能，通过 HDMI 可以分享互联网连接。推出Type D（micro HDMI）接口

1.5.7 HDMI 1.4a、1.4b

新增 3D 功能的小改版

1.5.8 HDMI 2.0

真 4K 版本、频宽增至 18 Gbps，于 2013 年 9 月推出，又被称为 HDMI UHD，兼容 Rec.2020 色深。现时比较多的都是采用这个 HDMI 版本

1.5.9 HDMI 2.0a

加入了 HDR 的支持，于2015 年 4 月推出

1.5.10 HDMI 2.0b

新增 Hybrid Log-Gamma 广播 HDR 格式

1.5.11 HDMI 2.1

支持 8K@60Hz、4K@120Hz 视频、Dynamic HDR（动态HDR），于2017 年 1 月推出的最新 HDMI 版本，频宽大幅提升至 48Gbps，可以支持高达 7680 × 4320@60Hz的影像，或者 4K@120Hz 的更高帧率影像。HDMI 2.1 支持新的 eARC 技术，兼容所有支持HDMI 2.0 的设备，HDMI2.1版支持动态HDR以及适应性刷新率技术，采用更环保的防电磁干扰技术，支持最大10K分辨率
