硬件中控一键开关机设计方案

一，项目需求

1，现场教控台有三台主机，在座舱内还有两台主机（暂时未加硬件控制）。

要求在教控台上 增加两个按钮（回弹，不带自锁的类型），通过两个按键来控制一键启动和关闭。

二，方案设计

1，每台主机后面 加一个开关机卡。通过开关机卡来实现开机和关机。

2，做一个主控模块。用于接收两个IO (开关变量)。主控模块和所有的开关机卡通过以太网进行通讯，共处一个网段。

3，不屑于用魔术包，直接上硬件。

三，实现过程

1，IO 按键

采用工业上的不带自锁按钮，也叫起停盒子。 直接进行安装。如果现场需要将按钮直接安装在教控台，需要提前备好 电钻和开孔器。

2，主控板子

主控板的核心作用就是通讯。 发送开关机指令。——也可以发送强制关机指令。

此处的按钮指令不要采用 检测高电压就直接发送信号。建议采用上升沿的检测来区别。

比如：

对于关机按钮。

检测到下降沿，在2s 之内 发送开机指令。超过2s ,发送强制关机指令。（之所以需要发送强制关机指令，主要是我们的电脑在锁屏模式下或者未登录情况下，单点开关机键是无法关机的，）

对于通讯：

不要增加一些无谓的指令：比如主控板接收到不识别的指令不要再给比人还回去。现场的开关机卡也有同样的功能，这样造成了数据无线循环，现场异常。

3，开关机卡（）

通讯协议

1. 使用条件

此版本开机卡专为局域网控制设计，无加密，不建议接入互联网。开机卡使用 RJ45

接口联网，主板需要有多余 PCIE 接口。此卡需要从PCIE 卡槽取电。

2. 安装

[1]将开机卡插入主板 PCIE 插槽中，PCIE 插槽长度没有要求，只要是 PCIE 即可。

[2]将网线插入 RJ45 接口，

[3]开机卡上两个通道（从开机卡背面可以看到），通道一和通道二没有区别，一个接主

板 power sw 针脚，另一个接拔下来的 power sw 胶壳端子。

注：开机卡不处理机箱按键信号，无论开机卡是否通电均不影响按键正常使用

3. 配网方式

此款开机卡支持 TCP/UDP 方式联网，建议使用 UDP 方式联网（开发相对简单）。

3.1 配置说明，以 UPD 方式为例 ：

[1]开机卡安装完成后，需保证开机卡网口灯正常，即绿灯常亮，黄灯闪亮（或常亮）。

[2]打开配网工具 ConfigTool.exe，如下图步骤一，点击搜索设备，如未发现设备，尝

试多点击几次；如下图步骤 2，选中发现的新设备；如下图步骤三，设置工作模式为 UDPServer，

其他参数根据实际需要设置；如下图步骤 4，点击写入参数；如下图步骤 5，点击重启生效；

等待开机卡重启即可。

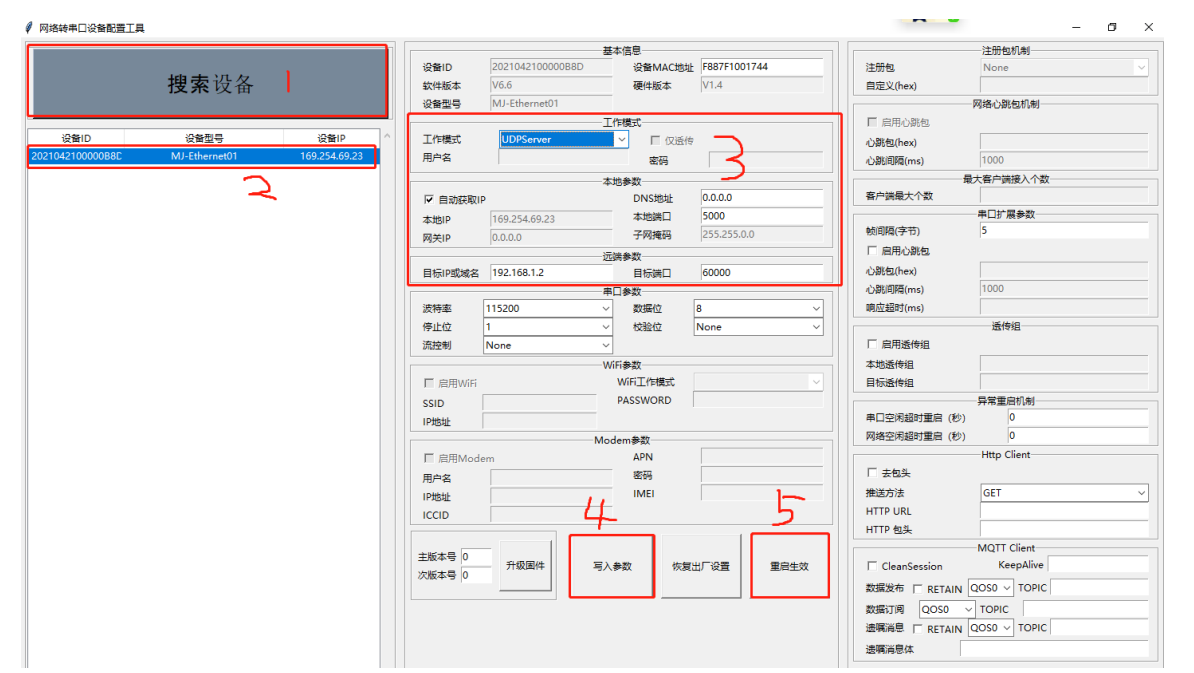

先贴一张附赠的说明步骤的图

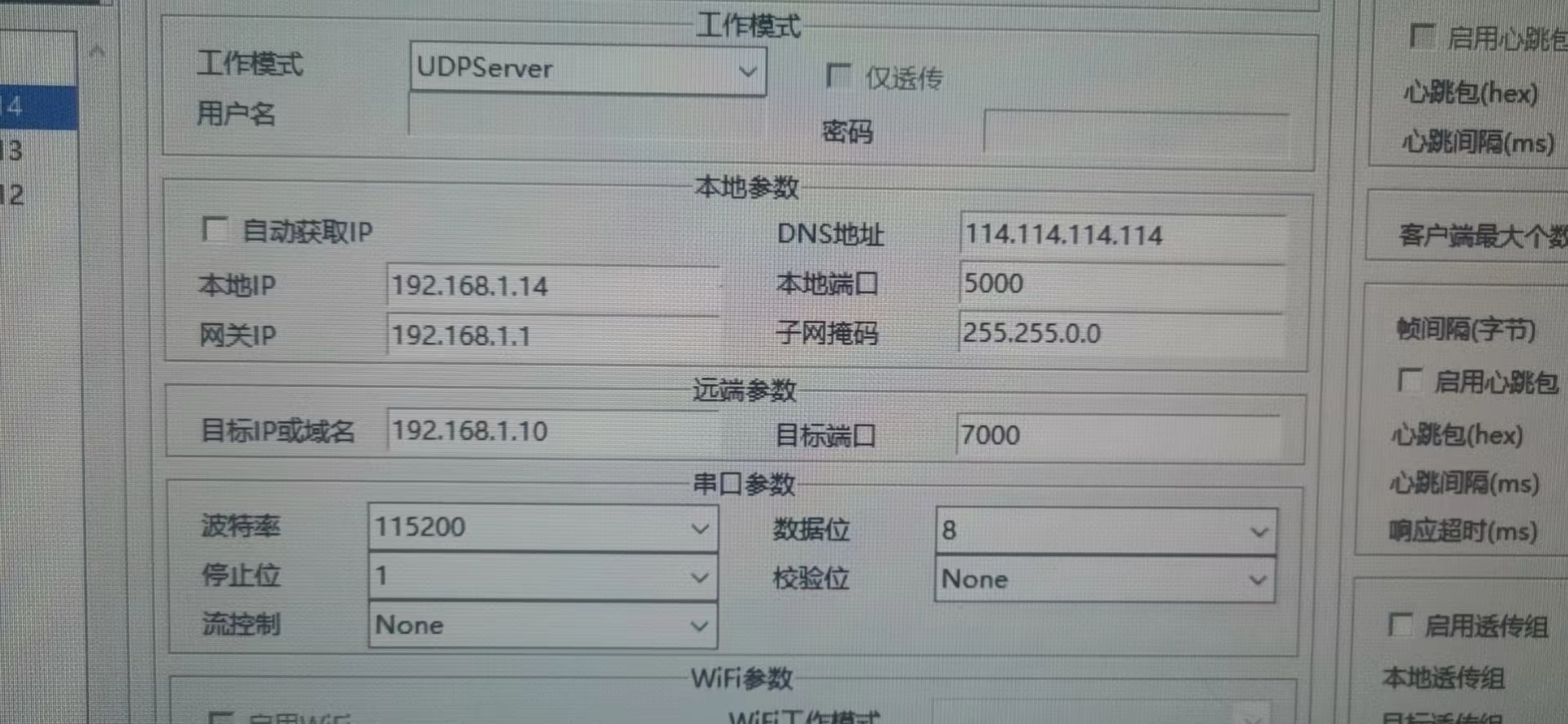

下面是我们的卡的详细设置的图：

本地IP: 是需要配置开关机卡的信息

目标IP: 是我们的主控板子。 注意信息要填写正确。

 3，电脑主机

这个系统的最后一个环节就是电脑。如果我们在关机时，发现开关机卡后面的网线灯不闪烁。说明当前开关机卡。

进入Bios 需要设置：

ERP READY，把它关闭，这是一个节电功能，让主板在关机后给所有端口断电，这样就影响网络或者PCIe设备启动电脑了。另外找找wakeup on lan或者ring，也有叫做wakeup on pcie的，设置为启动

技嘉板子：erp设置就是统一负责wakeup on lan/ring（ring就是通过电话线和modem设备）功能的。

此处就算完结了。
