Allegro PCB对器件、走线、text等换层

最新推荐文章于 2024-06-14 15:28:38 发布
最新推荐文章于 2024-06-14 15:28:38 发布
阅读量8.5k 收藏 10
点赞数 6
分类专栏： Cadence Allegro PCB 文章标签： 其他
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/wang_ze_ping/article/details/113630371
版权

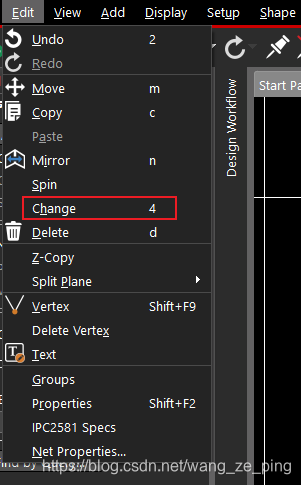

使用change命令：点击Edit中的change(或者直接点击自定义的快捷键)
在这里插入图片描述

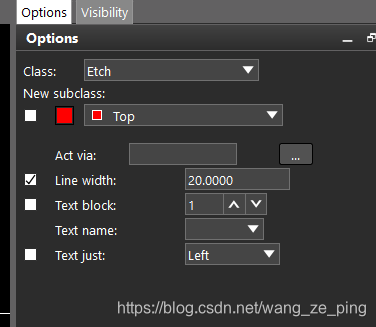

对线宽的改变：回到走线层Etch,在subclass中选择走线的层，然后选择一定的线宽值，框选走过的线，线宽就改变了
在这里插入图片描述
换层：前提条件要换层的对象的Class一致，然后改变subclass，框选所要换层的对象，该对象就自动换层
