proteus 图表仿真

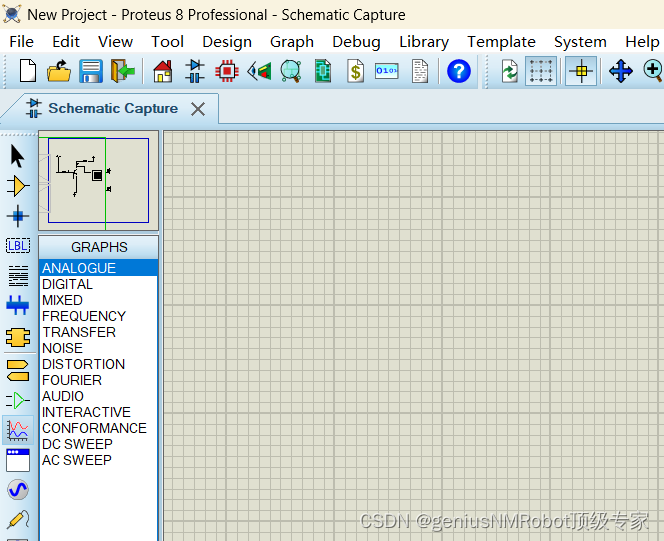

点击analog----》鼠标点击2次,确定2个对角线的顶点:

放置一个探针到需要记录的地方。然后把探测选中拖动到这个矩形框内:

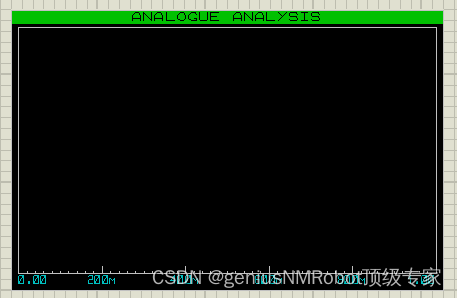

开始仿真:点击Graph--->simulate graph--->会出现图表

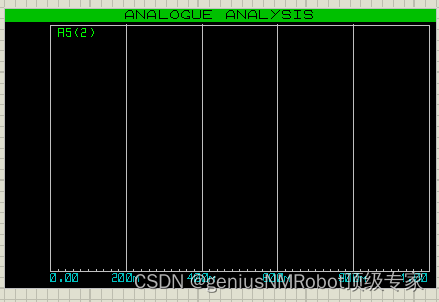

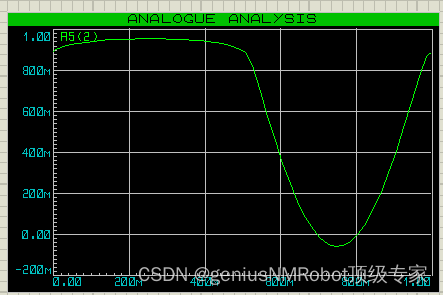

可以看到波形不全面,需要设置X轴坐标:双击矩形框

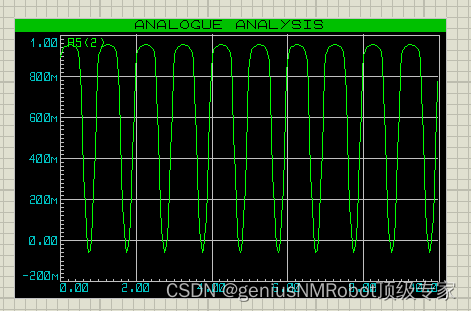

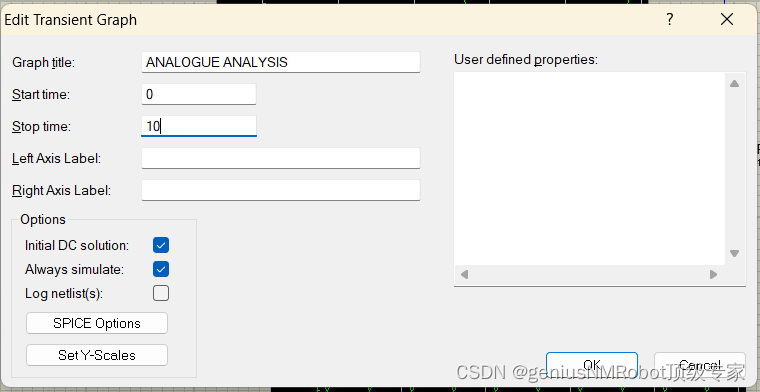

stop time 设置为10(如果是毫秒则10m)---->重复一次---》OK了

### Proteus 图表使用教程 #### 创建新项目并设置工作环境 当启动Proteus时,默认进入的是原理图设计界面。为了创建新的图表文件,在菜单栏选择`File -> New Design`来新建一个空白的设计文档[^3]。 #### 放置元器件至图形编辑窗口 通过点击左侧工具栏中的“Component”按钮,可以打开组件库浏览器(Component Library Browser),从中挑选所需的电子元件,并将其拖拽到右侧的工作区中完成放置操作。对于复杂的电路连接,合理安排各个部件的位置有助于提高绘图效率和可读性。 #### 进行连线和其他对象添加 利用鼠标左键选中导线(Wire)工具后即可开始绘制线路;另外还可以插入文本标签、接地符号等辅助元素以完善整个电路结构描述。值得注意的是,在进行布线之前应该先确认好各节点间的逻辑关系,确保最终形成的网络能够准确反映实际硬件连接情况[^1]。 #### 查看与调整属性参数 双击已加入的任何物件都会弹出对应的属性对话框(Property Dialog Box),在这里可以根据具体需求修改诸如电阻阻值、电容容量之类的物理特性数值。此外,也可以设定一些高级选项比如封装形式(Package Style)或是初始状态(Initial State)。 #### 启动仿真功能测试效果 完成上述步骤之后便能开启交互式的模拟模式来进行初步的功能验证了。只需按下快捷键F9就能让所有具备动态行为特性的模块按照预设条件运行起来,观察其表现是否符合预期目标。如果遇到问题,则可以通过调试手段逐步排查错误所在之处[^2]。 ```python # Python代码仅作为示例展示如何控制外部设备接口通信协议实现自动化测试流程的一部分 import serial def send_command(command_string): ser = serial.Serial('COM3', baudrate=9600, timeout=1) ser.write((command_string + '\r\n').encode()) response = ser.readline().decode() return response.strip() print(send_command("START_SIMULATION")) ```
