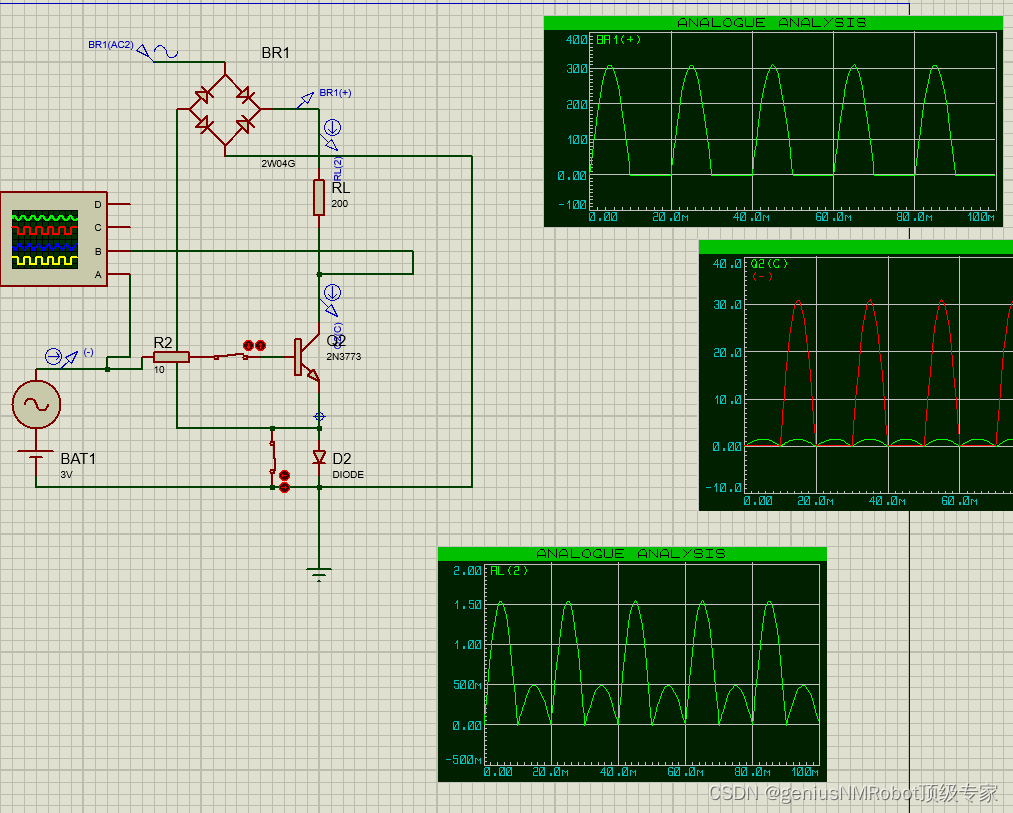

这个里面关键的部分就在于D2二极管的使用。如果不使用D2二极管，那么将会只有一般的时间有电流：

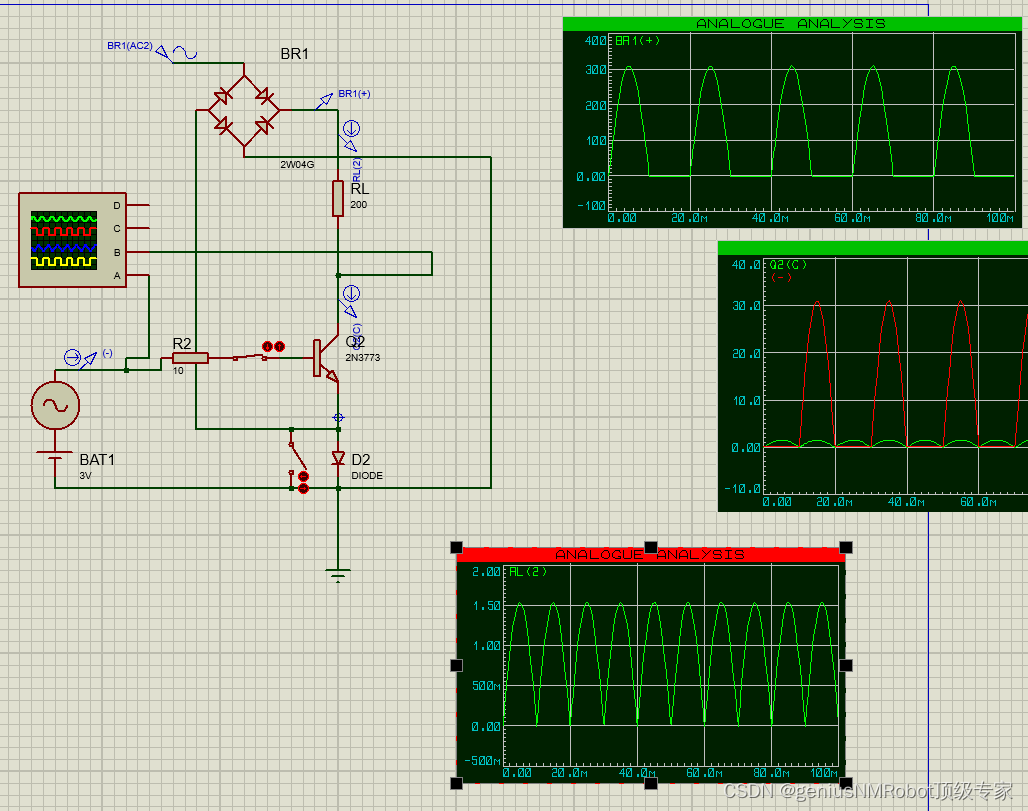

你看把增加了一个开关短接了D2，其中产生出的电流不再是我们要的那个电流。打开开关就正常了：

因为如果没有D2，那么当反向周期内，从GROUND出来的电流会直接通过整流桥左上部分的二极管流入电压源，而不会再经过我们需要他去的地方
