电容 C （通交流隔直流，通高频阻低频）

电容（Capacitance）亦称作“电容量”，是指在给定电位差下自由电荷的储藏量，记为C，国际单位是法拉（F）。

电荷在电场中会受力而移动，当导体之间有了介质，则阻碍了电荷移动而使得电荷累积在导体上，造成电荷的累积储存，储存的电荷量则称为电容。

电容（或称电容量）是指容纳电荷的能力。任何静电场都是由许多个电容组成，有静电场就有电容，电容是用静电场描述的。主要用于电源滤波、信号滤波、信号耦合、谐振、滤波、补偿、充放电、储能、隔直流等电路中。

定义式：C=Q/U Q 电容器所带电量 U 电容器两极间的电压

决定式为：C=εrS/4πkd εr是相对介电常数，S为电容极板的正对面积，d为电容极板的距离，k则是静电力常量

电容的作用

1）旁路

旁路区别于主回路，是指因功能需要时，可以切换到另一条回路上而不致于影响负载的正常运行。

电工电子中的旁路：将混有高频信号和低频信号的信号中的高频成分通过电子元器件（通常是电容）过滤掉，只允许低频信号输入到下一级，而不需要高频信号进入。

旁路电容是为本地器件提供能量的储能器件，它能使稳压器的输出均匀化，降低负载需求。就像小型可充电电池一样，旁路电容能够被充电，并向器件进行放电。为尽量减少阻抗，旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。

2）去耦

去耦，又称解耦。从电路来说，总是可以区分为驱动的源和被驱动的负载。

去耦电容就是起到一个“电池”的作用，满足驱动电路电流的变化，避免相互间的耦合干扰，在电路中进一步减小电源与参考地之间的高频干扰阻抗。

旁路是把输入信号中的干扰作为滤除对象，而去耦是把输出信号的干扰作为滤除对象，防止干扰信号返回电源。这是他们的本质区别。

3）滤波

一个电容量较大电解电容并联了一个小电容，这时大电容滤低频，小电容滤高频。电容越大高频越容易通过。大电容（1000μF）滤低频，小电容（20pF）滤高频。

电容的两端电压不会突变，信号频率越高则衰减越大，滤波就是充电，放电的过程。

4）储能

储能型电容器通过整流器收集电荷，并将存储的能量通过变换器引线传送至电源的输出端。

电感 L（阻交流通直流）

电池通过化学形式存储能量，电容通过电场形式存储能量，电感通过磁场形式存储能量

电感器(Inductor)是能够把电能转化为磁能而存储起来的元件。电感器的结构类似于变压器，但只有一个绕组。电感器具有一定的电感，它只阻碍电流的变化。如果电感器在没有电流通过的状态下，电路接通时它将试图阻碍电流流过它；如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。电感器又称扼流器、电抗器、动态电抗器。

电感器一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。

电感单位

电感符号：L

电感单位：亨（H）、毫亨（mH）、微亨（μH），换算关系为：1H=10^3mH=10^6μH=10^9nH

电感分类

自感器

当线圈中有电流通过时候，线圈的周围就会产生磁场。当线圈中电流发生变化时，其周围的磁场也产生相应的变化，此变化的磁场可使线圈自身产生感应电动势（感生电动势）（电动势用以表示有源元件理想电源的端电压），这就是自感。

用导线绕制而成,具有一定匝数,能产生一定自感量或互感量的电子元件,常称为电感线圈。为增大电感值,提高品质因数,缩小体积,常加入铁磁物质制成的铁芯或磁芯。电感器的基本参数有电感量、品质因数、固有电容量、稳定性、通过的电流和使用频率等。由单一线圈组成的电感器称为自感器,它的自感量又称为自感系数。

互感器

两个电感线圈相互靠近时，一个电感线圈的磁场变化将影响另一个电感线圈，这种影响就是互感。互感的大小取决于电感线圈的自感与两个电感线圈耦合的程度，利用此原理制成的元件叫做互感器。

阻流电感器

阻流电感器是指在电路中用以阻塞交流电流通路的电感线圈，它分为高频阻流线圈和低频阻流线圈。

1、高频阻流线圈：高频阻流线圈也称高频扼流线圈，它用来阻止高频交流电流通过。

高频阻流线圈工作在高频电路中，多用采空心或铁氧体高频磁心，骨架用陶瓷材料或塑料制成，线圈采用蜂房式分段绕制或多层平绕分段绕制。

2、低频阻流线圈：低频阻流线圈也称低频扼流圈，它应用于电流电路、音频电路或场输出等电路，其作用是阻止低频交流电流通过。

通常，将用在音频电路中的低频阻流线圈称为音频阻流圈，将用在场输出电路中的低频阻流线圈称为场阻流圈，将用在电流滤波电路中的低频阻流线圈称为滤波阻流圈。

低频阻流圈一般采用“E”形硅钢片铁心（俗称矽钢片铁心）、坡莫合金铁心或铁淦氧磁心。为防止通过较大直流电流引起磁饱和，安装时在铁心中要留有适当空隙。

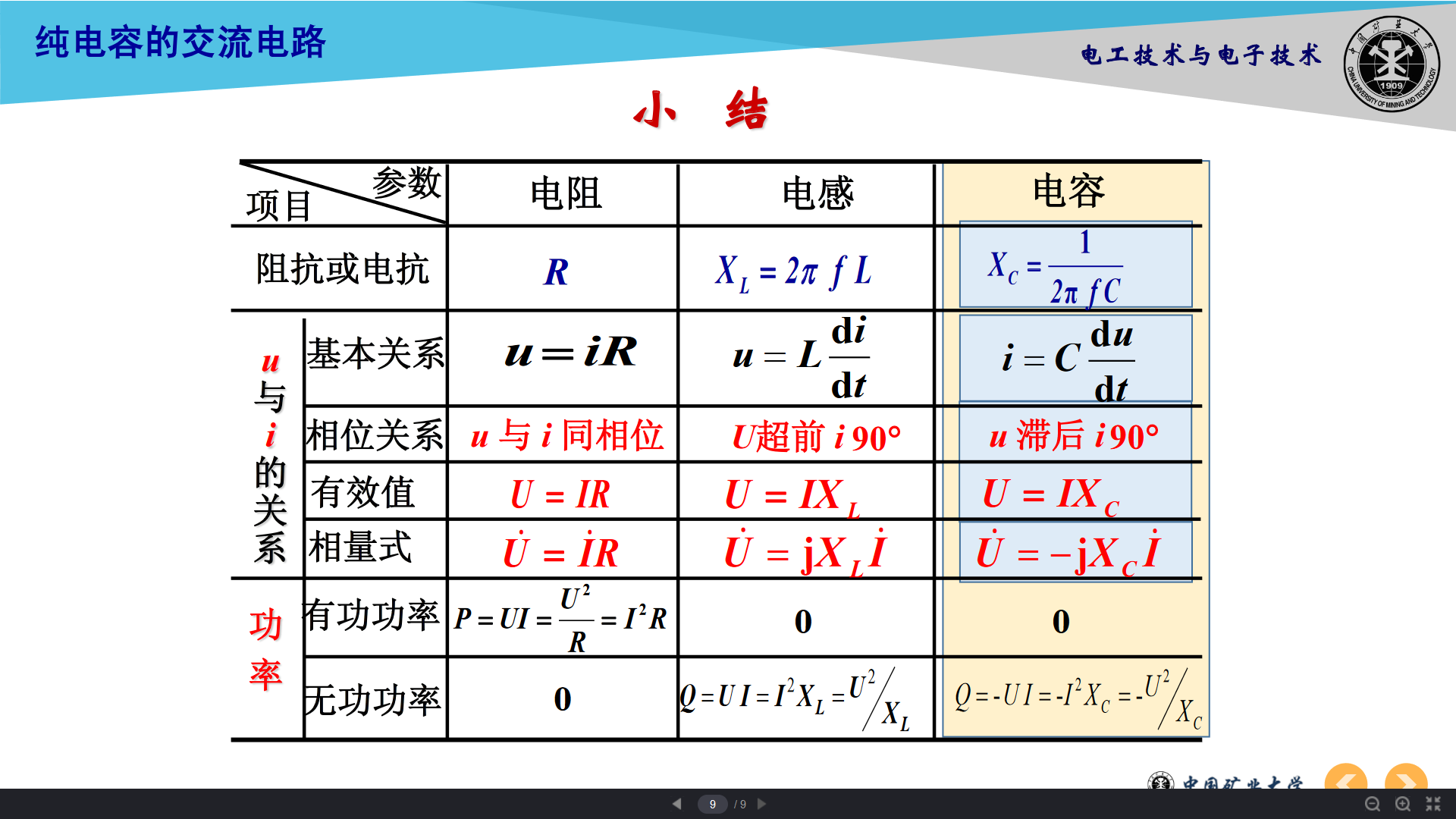

特性

电感器的特性与电容器的特性正好相反，它具有阻止交流电通过而让直流电顺利通过的特性。直流信号通过线圈时的电阻就是导线本身的电阻压降很小；当交流信号通过线圈时，线圈两端将会产生自感电动势，自感电动势的方向与外加电压的方向相反，阻碍交流的通过，所以电感器的特性是通直流、阻交流，频率越高，线圈阻抗越大。电感器在电路中经常和电容器一起工作，构成LC滤波器、LC振荡器等。

通直流：指电感器对直流呈通路关态，如果不计电感线圈的电阻，那么直流电可以“畅通无阻”地通过电感器，对直流而言，线圈本身电阻很对直流的阻碍作用很小。

阻交流：当交流电通过电感线圈时电感器对交流电存在着阻碍作用，阻碍交流电的是电感线圈的感抗。
