半导体材料篇1 基础知识

元素周期表中的半导体元素

23456
BCNO
AlSiPS
ZnGaGeAsSe
CdInSnSbTe
HgTlPbBiPo

晶体学

本征激发:本征半导体自己获得能量,从而实现跃迁

晶体

晶体的基本特征包括:均匀性,各向互异性,具有固定熔点,自限性,对称性,最小内能
均匀性:晶体各部分物理化学性质相同
各项互异性:不同方向上,晶体的性质不同
自限性:自发形成规则多面体外形
对称性:特定方向上,晶体性质相同
最小内能:相同热力学条件下,晶体内能最小

晶体结构

将晶体结构分解可以得到基元和点阵

基元是晶体的物理内容,可以是原子或分子,作用是反映周期排列的内容
点阵是晶体的数学抽象,反映原子周期排列的方式

点阵的特点:每个点周围环境相同
而那些周围环境相同的原子叫等同点
每个点规则排列可以得到晶格。这些排列的规则一般用基矢(如一组三维向量)描述

点阵代数形式是平移群,可表示为: R → = n a → + m b → + p c → \overrightarrow{R}=n\overrightarrow{a}+m\overrightarrow{b}+p\overrightarrow{c} R =na +mb +pc
单胞(或初基元胞简称元胞):最小重复单元
单胞的间距为基本周期
单胞和基矢二者结合建立坐标系,可以得到晶轴
三个向量的模 ∣ a → , b → , c → ∣ |\overrightarrow{a},\overrightarrow{b},\overrightarrow{c}| a ,b ,c 及其方向角 α , β , γ \alpha,\beta,\gamma α,β,γ为晶格常数

晶体

半导体按结构分类,有结晶型半导体\无定型半导体
其他分类方式可以分为无机半导体,有机半导体,元素半导体,化合物半导体

能带

能带的定义:原子规则的排列时极为晶体,其内层原子几乎无影响;而价电子和外层电子会受临近电子作用和原子作用,使原子本身的能级根据泡利不相容原则分裂为连续的能带

禁带的定义:一定条件下电子不可占有的能量范围

满带的定义:各能级均被两个自旋相反的电子填充的能带
导带的定义:未被电子填满的能带
空带的定义:各能级均无电子填充的能带

既然掺杂可以控制半导体的电导率,那么通过哪些变量来控制半导体电导率呢?通过载流子浓度和迁移率。
载流子浓度的定义:热平衡下,载流子的数量密度
迁移率的定义:单位电场强度下载流子平均的漂移速度
电导率的公式: s = n e μ n + p e μ p s=n_e\mu_n+p_e\mu_p s=neμn+peμp
电子浓度 n e n_e ne,电子迁移率 μ n \mu_n μn,空穴浓度 p e p_e pe,空穴迁移率 μ p \mu_p μp

金属导电性更好的原因:金属的迁移率稍低,但其电子浓度极高

对称性

对称操作的定义:维持整个物体不变的操作
对称操作群的定义:一个物体所有对称操作的集合
对称素的定义:对称操作中保持不变的几何要素
对称素包括:反演对称心,旋转轴,对称面

乌尔夫定律(最小内能)

乌尔夫定律的含义:一定体积下,晶体平衡形态必然表面能最小

乌尔夫定律的数学表达为: ∑ i = 1 n σ i s i 最小 \sum_{i=1}^n\sigma_is_i最小 i=1nσisi最小
σ i \sigma_i σi为单位面积的表面能; s i s_i si为表面面积

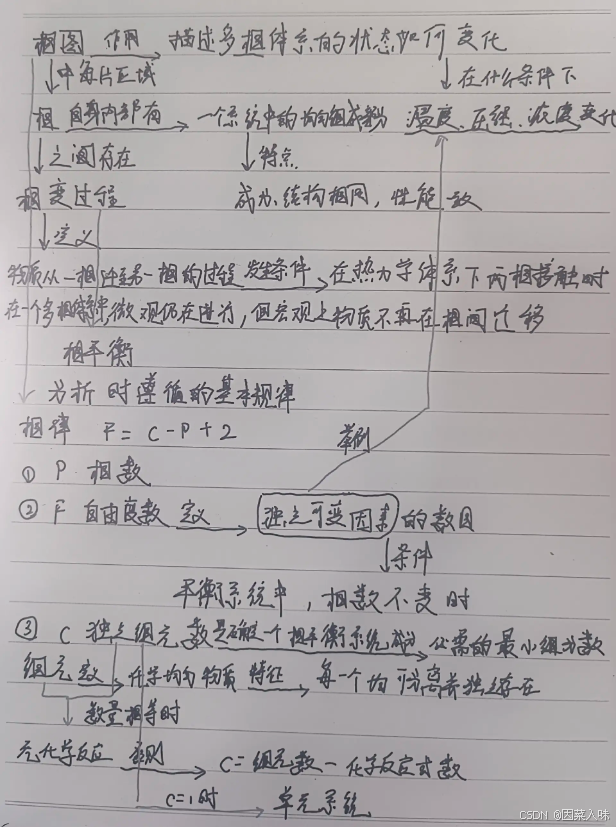

相图

在这里插入图片描述

晶体生长机理

相变的本质是什么?是原子间距和原子体积的改变吗?

相变

相变分为一级相变和二级相变

一级相变的含义:相变时两相的自由能相等,但一阶导(即熵)不相等

发生相变的热力学条件,就是亚稳态

亚稳态存在的条件是:由于相间存在界面能,故亚稳态与稳态之间存在能量位垒

亚稳态包括如下状态:熔-固相转变,液-固相转变,气-固相转变
从熔-固转变的热力学条件,也就是自由能减小(即熵增)的条件是过冷度
液-固相转变的热力学条件,其自由能减小,即熵增的条件为过饱和浓度
气固相转变等热力学条件,即自由能减小,熵增的条件是过饱和蒸汽压

下面的驱动力是过程前后的自由能差。当前后的自由零差小于零时,过程可自发进行
自由能差的定量表达为: Δ G = Δ G 1 + Δ G 2 \Delta G=\Delta G_1+\Delta G_2 ΔG=ΔG1+ΔG2

Δ G 1 \Delta G_1 ΔG1来自部分原子从高自由能态转变为低自由能态的释放
Δ G 2 \Delta G_2 ΔG2来自新相产生后,两相间界面能的增加

由体系熵增可以得到: − Δ G 1 > Δ G 2 -\Delta G_1>\Delta G_2 ΔG1>ΔG2

将两部分自由能变化量进一步代入,可以得到自由能差的另一个表达式: Δ G = n V ⋅ Δ G V + A ( n ) ⋅ y \Delta G=nV\cdot \Delta G_V+A(n)\cdot y ΔG=nVΔGV+A(n)y
原子数n;新相原子体积V;单个原子相变释放的能量 Δ G V \Delta G_V ΔGV;新相表面积A(n);单位表面的界面能y

以自由能差的角度观察晶体生长(或成核过程)

成核的方式分为:均匀成核和非均匀成核

均匀成核

均匀成核的特点,或者称为定义:从均匀单相熔体中,空间各点均可能出现成核的过程

以热力学角度观察,成核过程有四步,分别为:过冷、晶胚、临界晶核(半径为 r ∗ r^{*} r,一般晶核的半径为r)、长大

对于均匀成核来说起,相应的阶段为:
1.自由能随生长而增大,所以易消失
2.达到临界晶核(即半径达到 r ∗ r^{*} r)后,自由能依然增大,但 − Δ G 1 -\Delta G_1 ΔG1渐渐逼近。所以 r ∗ r_{*} r此时为可长大还不消失的最小晶胚半径。
(形成 r ∗ r_{*} r大小的新相,需做功1/3个新相界面能)
过冷度越大,临界晶核的半径 r ∗ r_{*} r越小,其原因是临界自由焓变化小,即成核位垒小
3. − Δ G 1 -\Delta G_1 ΔG1超过 Δ G 2 \Delta G_2 ΔG2,晶核逐渐自发长大,形成晶体

非均匀成核

非均匀成核定义:借助表面、界面、微粒、裂纹、器壁、催化位置等成核的过程

对于非均匀成核来说,其包括表面、界面、微粒裂纹等杂质条件的作用是:提供有力的成核界面,降低所需克服的表面能

衡量这些杂质条件降低的表面能大小,我们使用: f ( Θ ) = 0 , Θ = 0 f(\Theta)=0,\Theta=0 f(Θ)=0,Θ=0时,过程从均匀成核的第二步开始; Θ = π , f ( Θ ) = 1 \Theta=\pi,f(\Theta)=1 Θ=π,f(Θ)=1时,则没有任何作用

晶体动力学模型

晶体动力学模型中晶体生成过程的定义:基元从周围环境通过界面进入晶格座位的过程

晶体动力学模型的分类包括:完整光滑面理论模型,非完整光滑面理论模型

完整光滑面理论模型,其核心是:不同的晶体生长台阶源。

晶体生长台阶源有两种,分别是:1.成键数目最多的位置,即最有利位置;2.螺旋位错露头点

晶体缺陷

晶体缺陷的分类包括点缺陷,面缺陷,线缺陷,体缺陷
点缺陷进一步分为空穴、间隙原子、置换原子、原子反结构缺陷

点缺陷

点缺陷中空穴分为两种肖特基缺陷和弗兰克尔缺陷

肖特基缺陷指有空穴但没有间隙原子的缺陷

弗兰克尔缺陷指离子晶体中有空穴,便一定会有间隙原子的那种缺陷

点缺陷中的间隙原子一般都来自于原子热运动。

点缺陷中的置换原子则是因为由异种原子产生的。

点缺陷的定义:只在三维尺度上不大于几个原子尺度的一些微缺陷

对二四族元素而言,点缺陷的特殊表示为:MX

用MX等符号表示的缺陷分类如下表:

缺陷种类符号含义
空位Vacancy V X V_X VX本是X的位置有一个空位,即缺了一个X原子
V M V_M VM本是M的位置有一个空位,即缺了一个M原子
间隙原子interstiatial atom M i M_i Mi本该是间隙i的地方多了一个M原子
X i X_i Xi本该是间隙i的地方多了一个X原子
反结构缺陷 X M X_M XM本应是M的地方居然是一个X
M X M_X MX本应是X的地方居然是一个M
外来杂质F(foreign)

空位(或空穴)对离子性强的化合物半导体所起的作用是:正电性强的空位起受主作用,负电性强的空位起失主作用。
该规律通俗地讲,就是说本来M元素是要给出两个电子的,结果没了,那少两个电子不就多了几个空穴吗。

X也一样,本来是要取走两个电子的,结果没取,那两个电子留下了,就相当于多了两个电子。

空位由质量作用定律得到的浓度关系为:温度不变时,两种空位(M和X)浓度之积为常数。定量表达为: n [ V X ] ⋅ n [ V M ] = 定值 n[V_X]\cdot n[V_M]=定值 n[VX]n[VM]=定值

间隙原子对离子性强的晶体的作用规律,正电性原子处于间隙位置时起施主作用。
负电性原子处于间隙位置时起受主作用。
通俗地讲,M倾向于把自己的电子给出;X倾向于把别人的电子拿来。

对间隙原子来说,由质量作用定律得到浓度的规律为温度不变时,两者的浓度乘积为定值。定量表达为: n [ M i ] ⋅ n [ X i ] = 定值 n[M_i]\cdot n[X_i]=定值 n[Mi]n[Xi]=定值

综上所述, V X , M i , X M V_X,M_i,X_M VX,Mi,XM作施主, V M , X i , M X V_M,X_i,M_X VM,Xi,MX作受主(M_X和X_M可能有误)

线缺陷、面缺陷和体缺陷

线缺陷分为刃型位错,螺型位错

面缺陷有两种,分别是晶面和相界

面缺陷的延伸概念则是晶面,晶面的来源:多晶中结构相同,但晶相不同的晶粒组合而成

晶体外表面的特点:晶体表面原子比内部原子配位数少,所以能量更大。这一部分能量即是界面能

相界的定义:多晶钟结构不同的晶粒组成的晶面

相界分类有:共格界面,半共格界面,非共格界面

相界的分类依据是:两相晶格的原子在相界面上的吻合程度

体缺陷的来源:线缺陷和面缺陷大于晶体尺寸时的缺陷

自补偿效应

自补偿效应的定义:掺入的杂质被具有相反电荷类型的缺陷所补偿,使掺杂失效的效应

由于自补偿效应产生的特殊半导体叫单极性半导体,它包含在单极性材料中。

单极性材料的定义:笔记中没有,到PPT中去找

单极性半导体的定义:由于会发上自补偿效应而只能以一种导电类型存在的半导体。

单极性半导体的特点:难以利用杂质补偿的方式制作PN结

自补偿效应的规律:

1.禁带宽度 E g E_g Eg越大,自补偿越严重

禁带宽度影响自补偿效应的原因:

2.空位浓度越大,自补偿越严重

如何观测化学合物半导体自补偿的程度呢?
则是通过空位生成能 E V E_V EV

空位生成能的定义:

空位生成能如何间接影响自补偿效应? E V E_V EV越低越容易形成空位,则空位就越多,浓度就越大

如果问你影响自补偿效应的两个直接因素,那就是禁带宽度和空位浓度两项。空位生成能不是直接因素。

如何观测化合物半导体自补偿的程度呢?则是通过 E g E_g Eg E g Δ H V \frac{E_g}{\Delta H_V} ΔHVEg( Δ H V \Delta H_V ΔHV为空位的形成热焓)

E g Δ H V \frac{E_g}{\Delta H_V} ΔHVEg相关的现象: E g Δ H V > 1 \frac{E_g}{\Delta H_V}>1 ΔHVEg>1时自补偿效应大,不易做两性材料;当 E g Δ H V < 0.75 \frac{E_g}{\Delta H_V}<0.75 ΔHVEg<0.75时,可以做两性材料

元素半导体发展历史不考
