使用CANoe进行27服务安全认证解密算法

本文详细描述了如何通过CANdelaStudio利用CDD和DLL文件进行27服务的安全认证,包括设置诊断ID、子服务ID,加载加密文件并完成认证流程的过程。
摘要由CSDN通过智能技术生成

方法:通过cdd文件+dll文件进行27服务通过安全认证解密

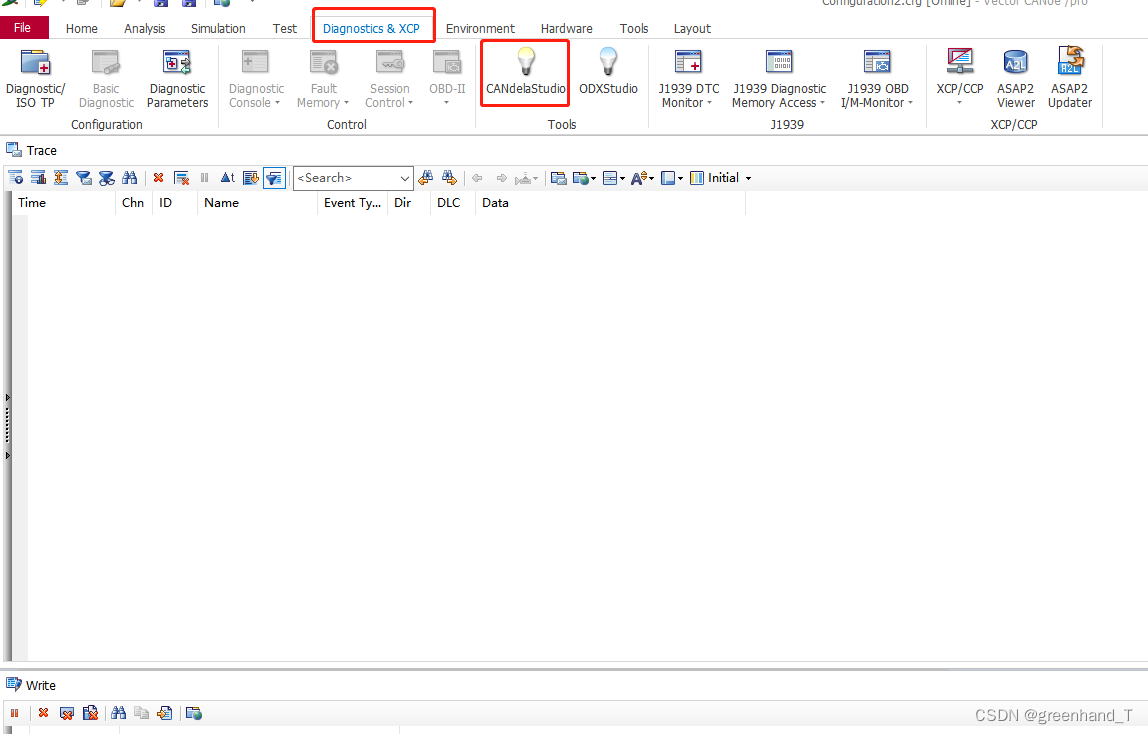

步骤1:菜单栏选中Diagnostics&XCP这一栏,
步骤2:鼠标左击CANdelaStudio
在这里插入图片描述

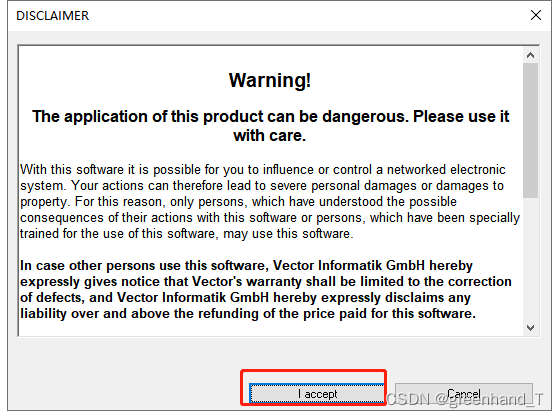

步骤3:弹出如下弹窗,选择 I accept
在这里插入图片描述

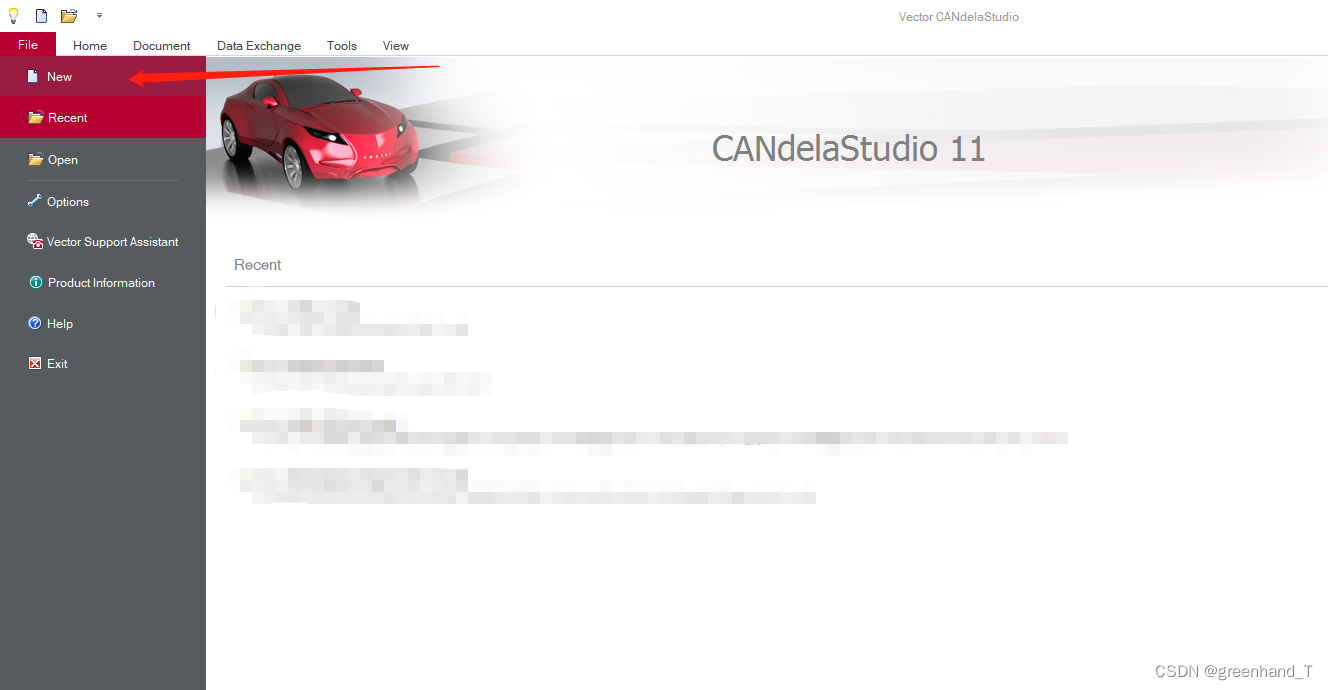

步骤4:选择新建
在这里插入图片描述

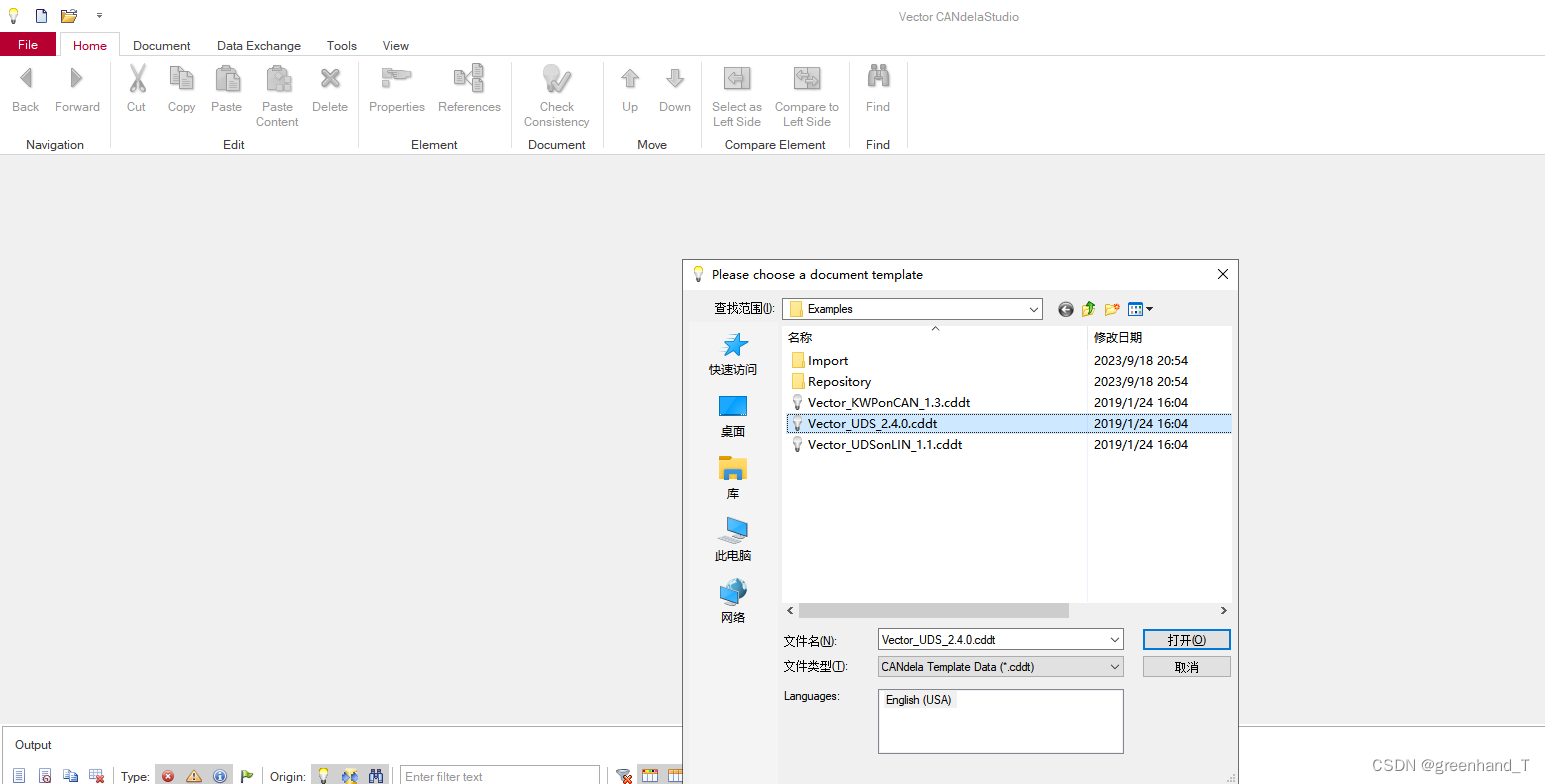

步骤5:选择相应的模板
在这里插入图片描述

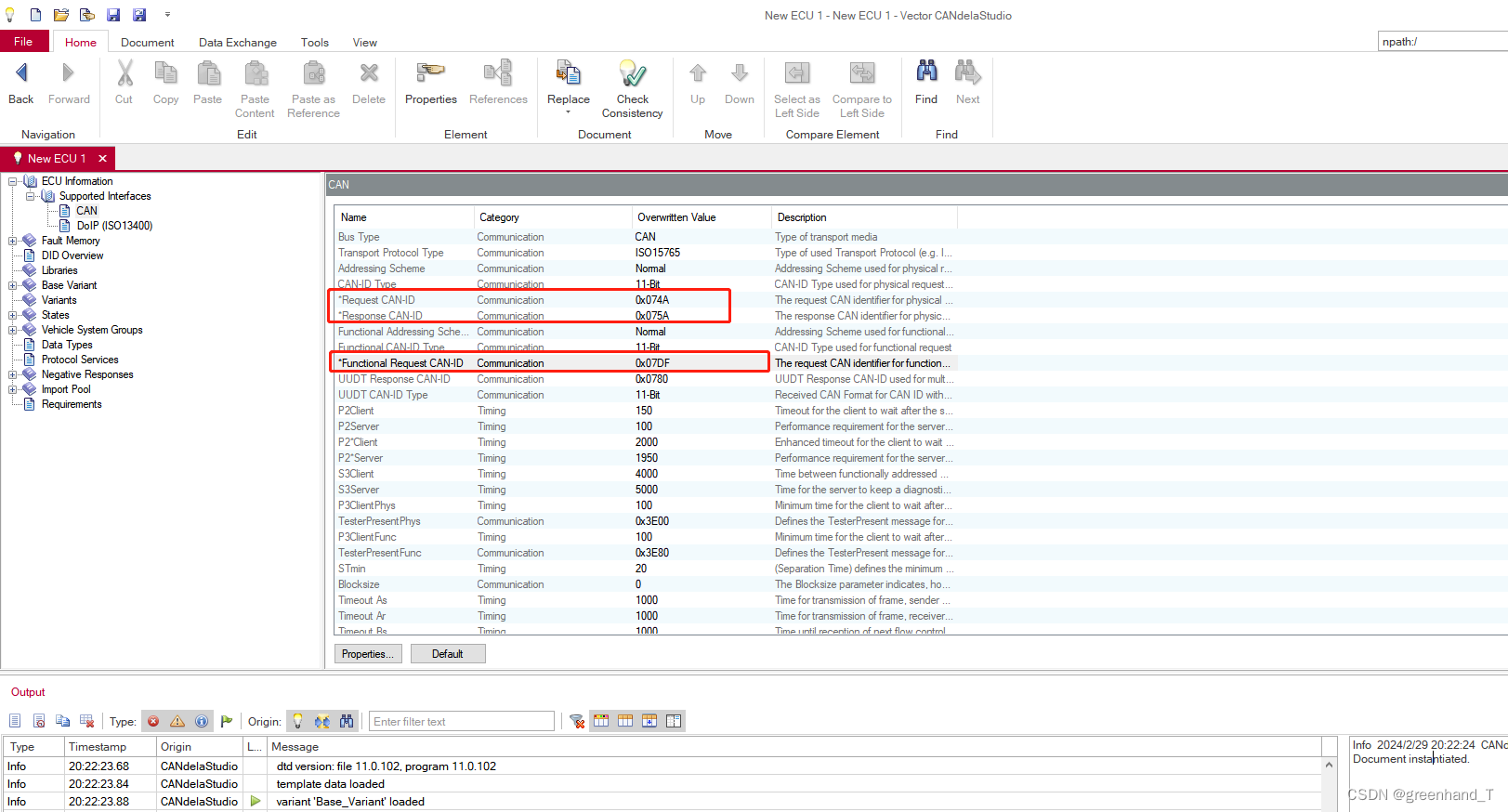

步骤6:设置正确的诊断ID 物理地址、功能地址(需按项目实际ID填写)
在这里插入图片描述

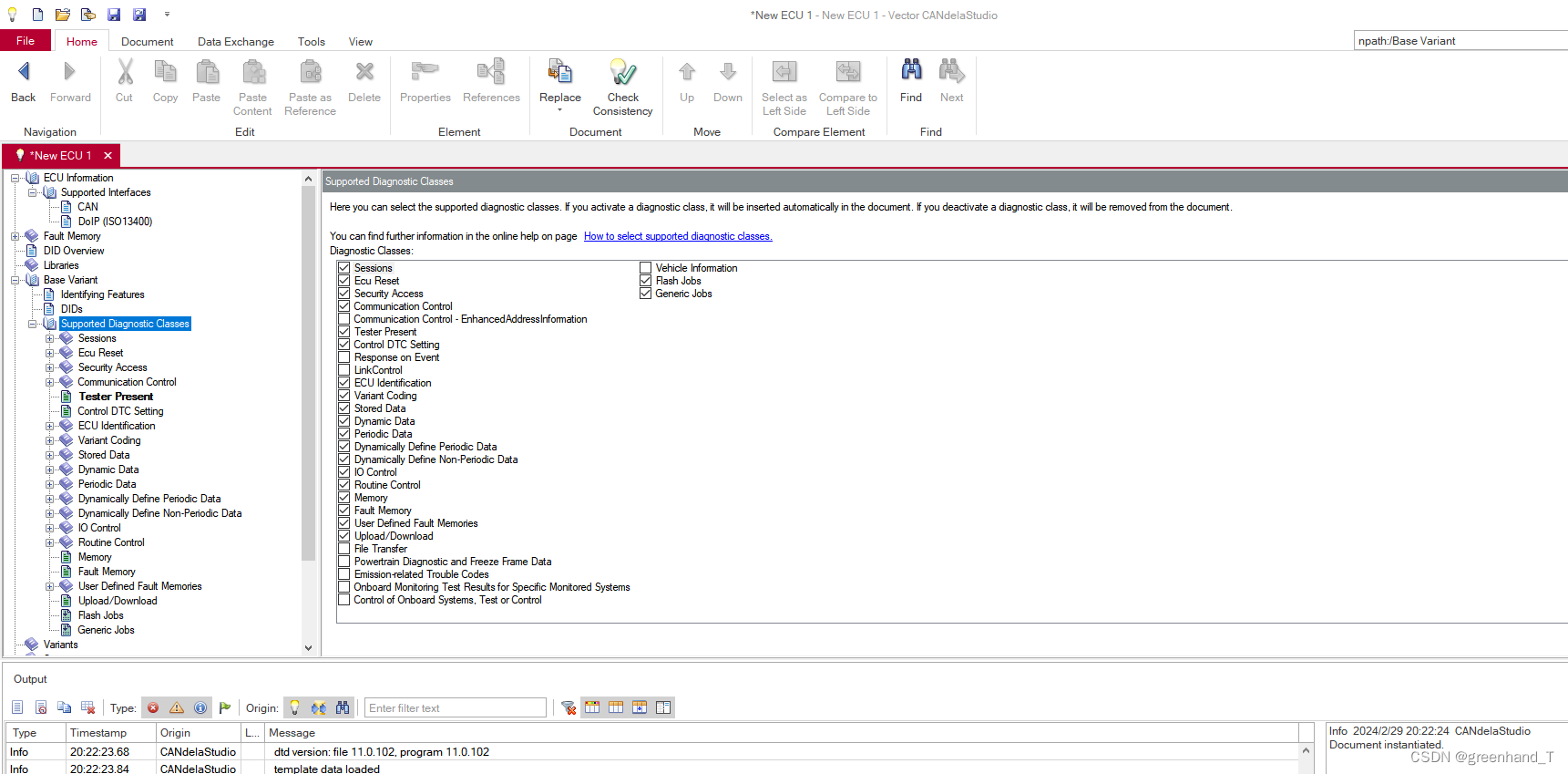

步骤7:根据诊断问卷调查表选择所支持的服务
在这里插入图片描述
步骤8:确认27服务的子服务id是否正确,如不正确修改为正确的子服务id
在这里插入图片描述
步骤9:点击保持,保存格式为cdd格式
在这里插入图片描述
在这里插入图片描述
步骤10:选择添加刚刚创建好的cdd文件,右击CAN,选中第一行添加cdd文件
在这里插入图片描述
添加cdd文件成功
在这里插入图片描述
步骤11:添加加密算法dll文件,点击三个点,选择dll文件路径
在这里插入图片描述
步骤12:添加完dll文件后,点击ok按键
在这里插入图片描述
步骤13:加载完,连接上ECU就可以进行安全认证了。先切到所支持的会话,在点击请求种子 01,然后在点击发送秘钥 02,即安全认证通过
在这里插入图片描述

注:其他服务也可在dd文件中添加创建,方便简单;
