全部学习汇总： https://github.com/GreyZhang/hack_autosar

继续学习AUTOSAR，看一下官方文档。

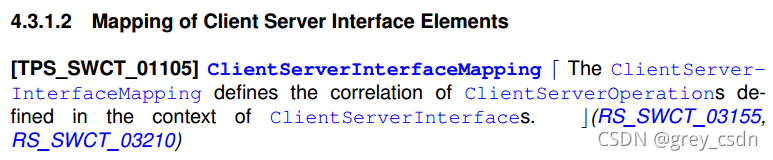

4.3.1.2 客户端服务器接口元素的映射

ClientServerInterfaceMapping 定义了 ClientServerInterfaces 上下文中定义的 ClientServerOperations 的相关性。

ClientServerInterfaces 的转换

所引用的 ArgumentDataPrototypes的 AutosarDataTypes是兼容的，如第 6.2 章所述，或者如第 4.3.2 章所述的数据转换可用。

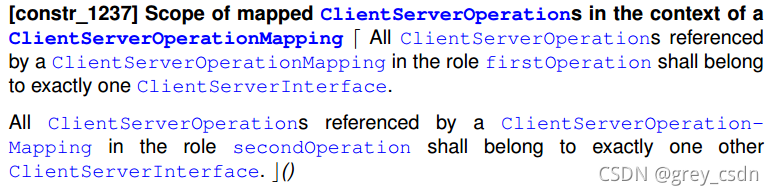

ClientServerOperationMapping 上下文中映射的 ClientServerOperations 的范围

角色 firstOperation 中的 ClientServerOperationMapping 所引用的所有 ClientServerOperations 应完全属于一个 ClientServerInterface。

角色 secondOperation 中的 ClientServerOperationMapping 引用的所有 ClientServerOperations 应完全属于另一个 ClientServerInterface。

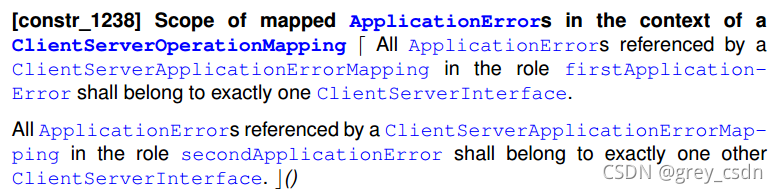

ClientServerOperationMapping 上下文中映射的 ApplicationErrors 的范围

角色 firstApplicationError 中的 ClientServerApplicationErrorMapping 引用的所有 ApplicationErrors 应完全属于一个 ClientServerInterface。

角色 secondApplicationError 中的 ClientServerApplicationErrorMapping 引用的所有 ApplicationErrors 应完全属于另一个 ClientServerInterface。

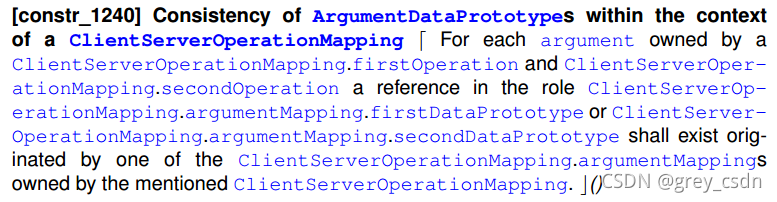

ClientServerOperationMapping 上下文中 ArgumentDataPrototypes 的一致性

对于 ClientServerOperationMapping.firstOperation 和 ClientServerOperationMapping.secondOperation 拥有的每个参数，角色 ClientServerOperationMapping.argumentMapping.firstDataPrototype 或 ClientServerOperationMapping.argumentMapping.secondDataPrototype 中的引用应存在于由所提及的 ClientServerOperationMapping 拥有的 ClientServerOperationMapping.argumentMappings 之一发起。

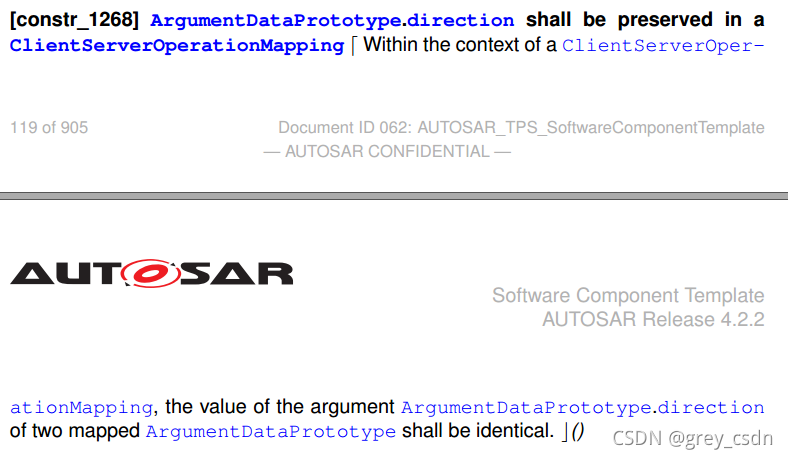

ArgumentDataPrototype.direction 应保留在 ClientServerOperationMapping 中

在 ClientServerOperationMapping 的上下文中，两个映射的 ArgumentDataPrototype 的参数 ArgumentDataPrototype.direction 的值应相同。

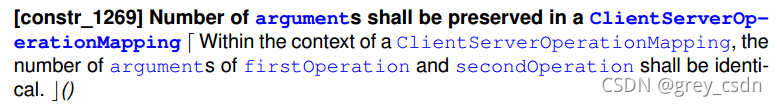

参数数量应保留在 ClientServerOperationMapping 中

在 ClientServerOperationMapping 的上下文中，firstOperation 和 secondOperation 的参数数量应相同。

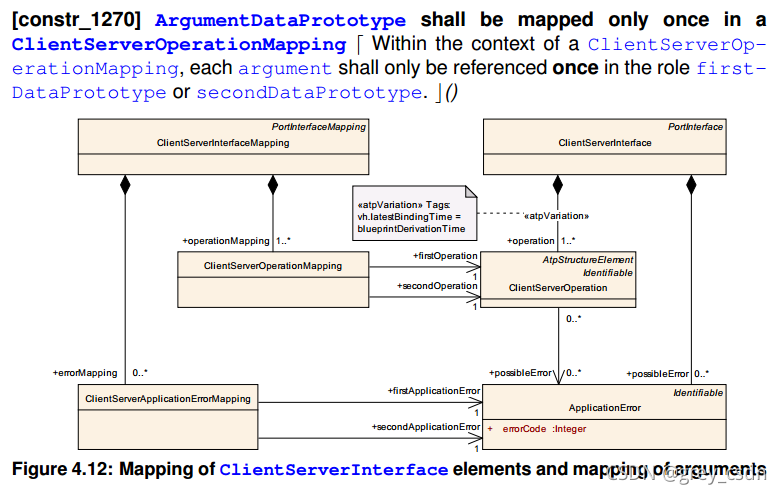

ArgumentDataPrototype 只能在 ClientServerOperationMapping 中映射一次

在 ClientServerOperationMapping 的上下文中，每个参数只能在 firstDataPrototype 或 secondDataPrototype 角色中被引用一次。

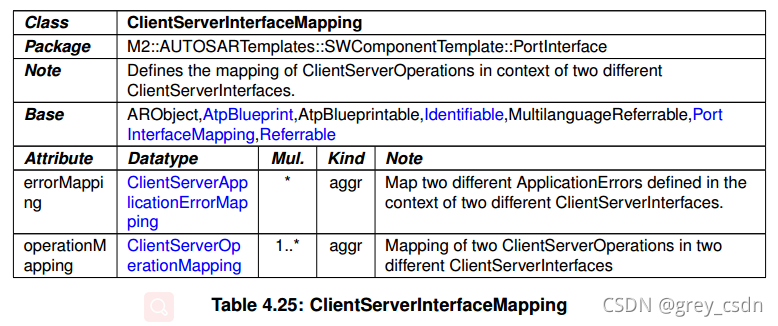

在两个不同的 ClientServerInterfaces 的上下文中定义 ClientServerOperations 的映射。

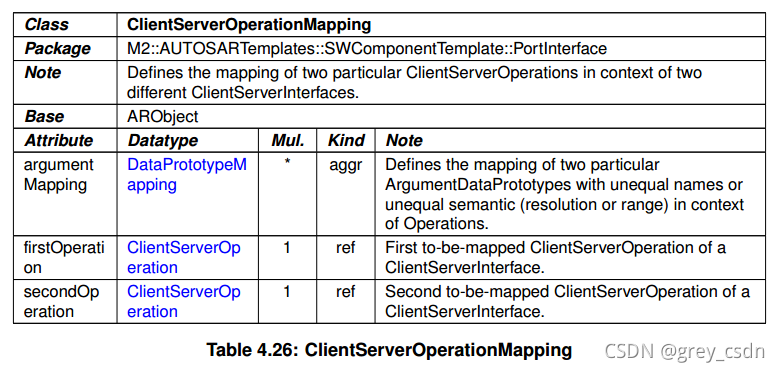

在两个不同的 ClientServerInterfaces 的上下文中定义两个特定 ClientServerOperations 的映射。

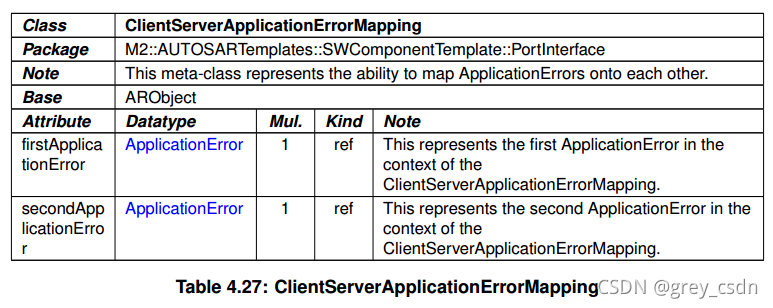

这个元类代表了将 ApplicationErrors 相互映射的能力。

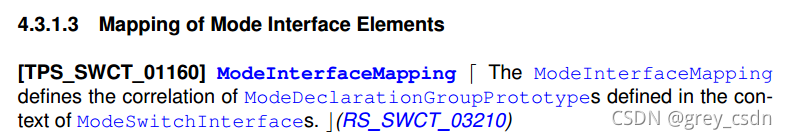

4.3.1.3 模式接口元素映射

ModeInterfaceMapping

ModeInterfaceMapping 定义了在 ModeSwitchInterfaces 的上下文中定义的 ModeDeclarationGroupPrototypes 的相关性。

ModeInterfaceMapping 的有效性

ModeDeclarationGroupPrototypes 的映射仅在它们由（阅读“参考”）兼容的 ModeDeclarationGroups 根据第 6.7 章键入时才有效。

在两个不同的 ModeInterfaces 的上下文中定义 ModeDeclarationGroupPrototypes 的映射。

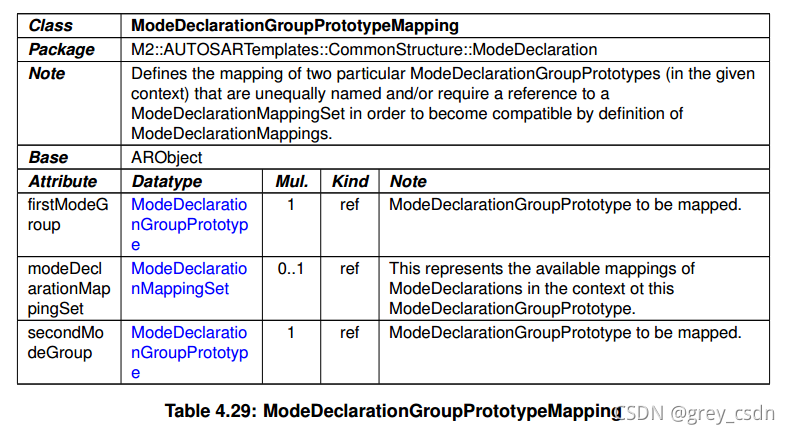

定义两个特定的 ModeDeclarationGroupPrototypes（在给定的上下文中）的映射，它们名称不同和/或需要对 ModeDeclarationMappingSet 的引用，以便通过 ModeDeclarationMappings 的定义变得兼容。

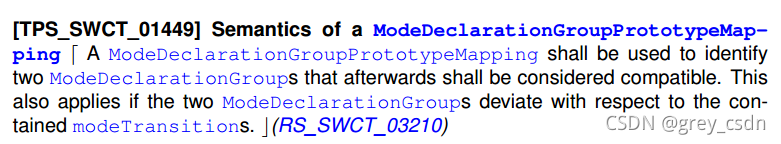

ModeDeclarationGroupPrototypeMapping 的语义

应使用 ModeDeclarationGroupPrototypeMapping 来标识随后应被视为兼容的两个 ModeDeclarationGroup。如果两个 ModeDeclarationGroups 相对于包含的 modeTransitions 偏离，这也适用。

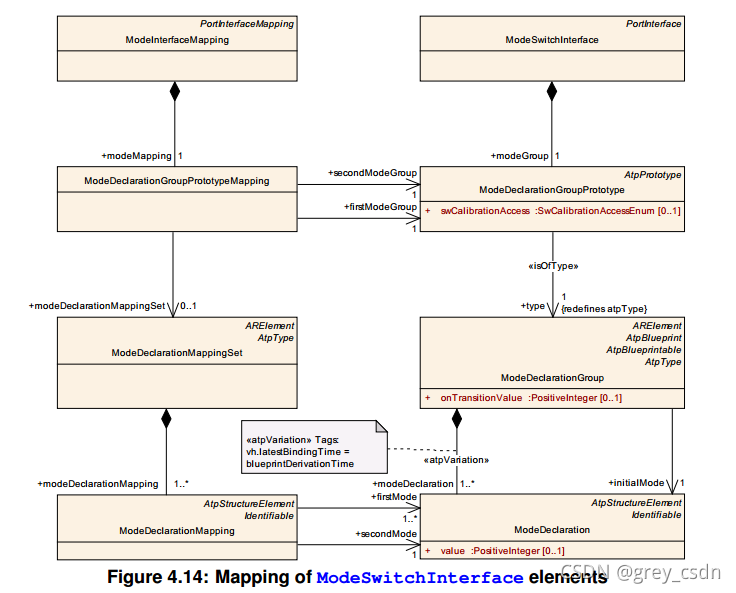

图 4.14：ModeSwitchInterface 元素的映射

一个 ModeDeclarationMappingSet 范围内 firstMode 和 secondMode 的一致性

在一个 ModeDeclarationMappingSet 的范围内，所有 firstMode 应属于一个且仅一个 ModeDeclarationGroup，所有 secondMode 应属于一个且仅一个其他 ModeDeclarationGroup。

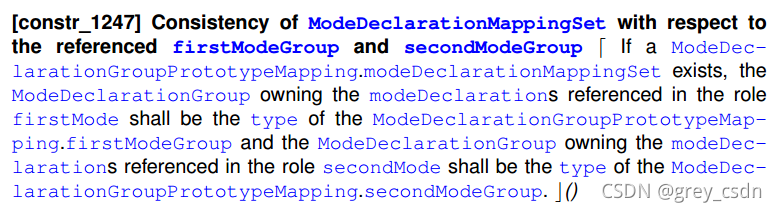

ModeDeclarationMappingSet 相对于引用的 firstModeGroup 和 secondModeGroup 的一致性

如果存在 ModeDeclarationGroupPrototypeMapping.modeDeclarationMappingSet，则首先拥有角色中引用的 modeDeclarations 的 ModeDeclarationGroup决定ModeDeclarationGroupPrototypeMapping.firstModeGroup的类型。

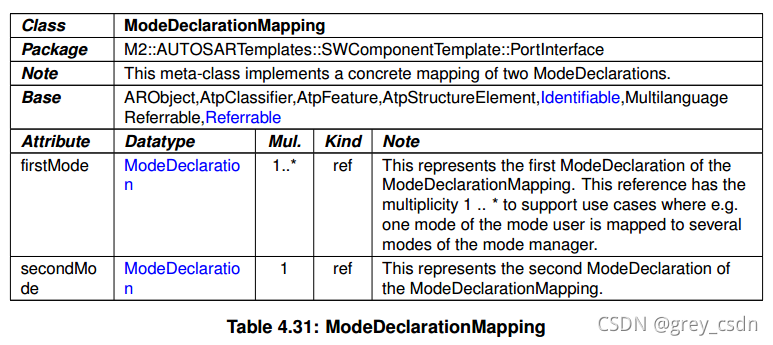

ModeDeclarationMapping 定义了 ModeDeclarations 的显式关联

元类 ModeDeclarationMapping 定义了在两个 ModeDeclarationGroup 的上下文中定义的 ModeDeclarations 的显式关联。

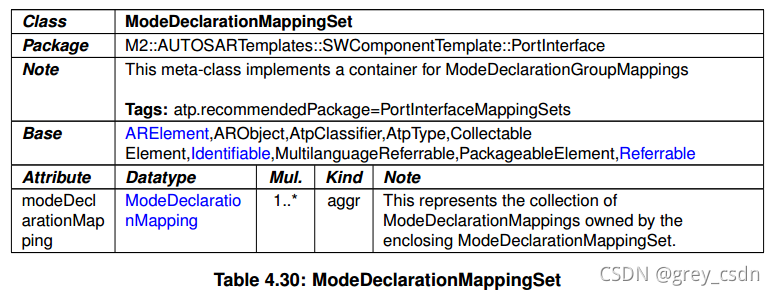

modeDeclarationMapping 定义了适用的 ModeDeclarationMappings 集

modeDeclarationMapping 定义了适用的 ModeDeclarationMapping 集，用于连接由 ModeDeclarationGroups 键入的 ModeDeclarationGroupPrototypes 与不同命名的 ModeDeclarations 和/或不同数量的 ModeDeclarations。
