放大电路的分析方法3：等效电路法

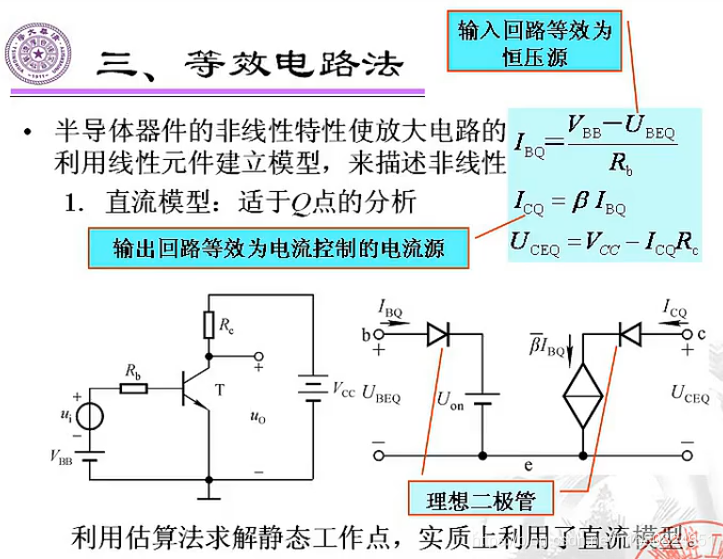

1.直流模型

1)晶体管输入特性折线化（一种近似方法）

2)Icq仅取决于Ibq，忽略Uceq的影响

3)加入理想二极管表示电流方向不变

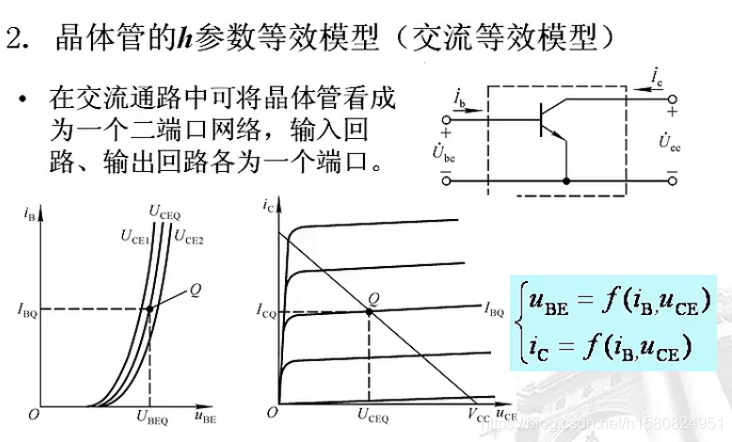

2.h参数等效模型（交流等效模型）

1)前提：低频小信号

2)把管子看成二端口网络

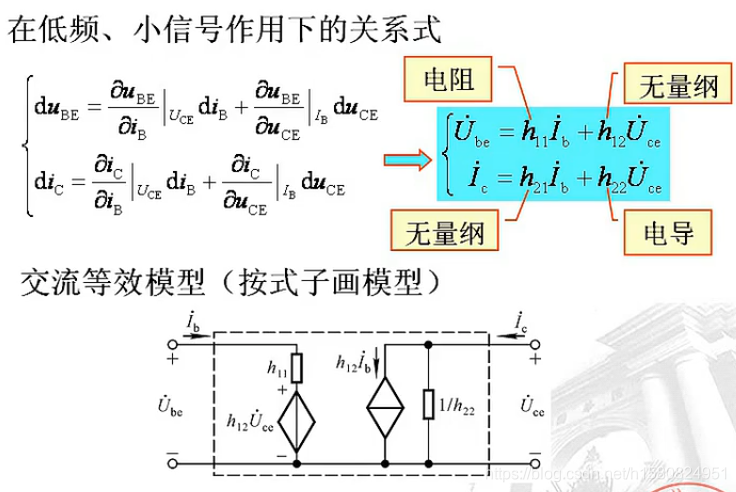

3)先写出全微分式子，模型图是根据式子画出来的

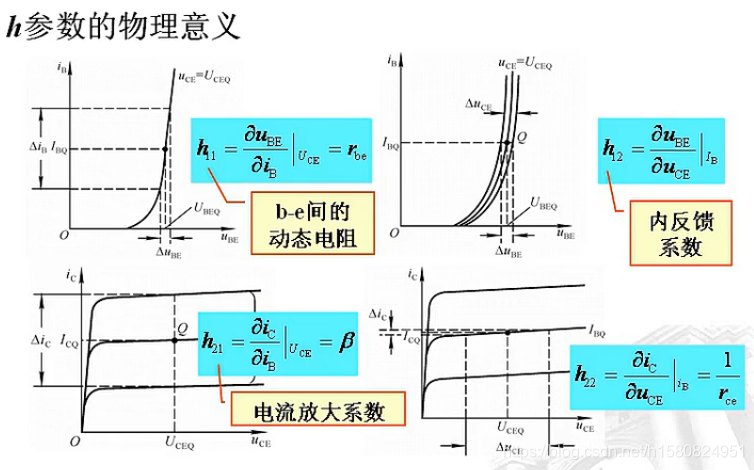

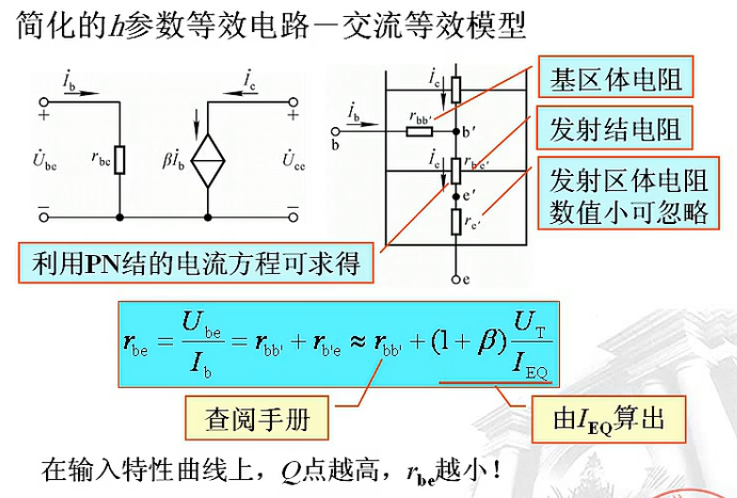

 1)rbe和β不可以忽略，h12和h22可以忽略

1)以上是晶体管的交流等效电路

2)以上交流等效电路的前提是低频小信号。高频不行，大信号不行

3)部分等效参数的值与Q点有关

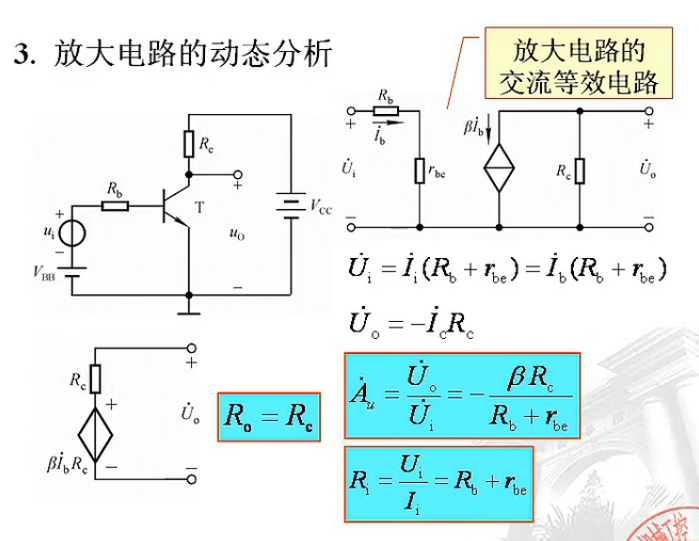

3.放大电路的动态分析

1)先静态再动态（先调好静态工作点Q，再调动态参数）

2)以上基本共射放大电路中，输出与输入反相

3)Au与Ri矛盾：

Au追求越大越好，Ri也追求越大越好，而在式子中可以看出，Ri越大，Au越小。实际中需要平衡两者，满足需求就是最好的

4)输出电阻定义：从输出端往里面看，是一个有内阻的源，这个内阻就是输出电阻

Au与Ro矛盾：Ro=Rc，Rc小，则Au变小，Rc太大，则输出电阻大，并且会饱和

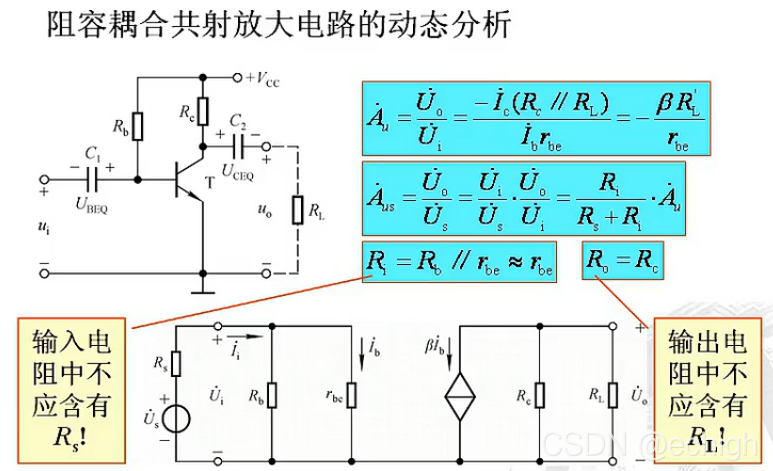

1)引入输入电阻、输出电阻是为了阐述电路前一级和后一级相连接后它们之间的相互影响问题，前一级Rs，后一级Rl，从而可以得出在源的作用下在输出端得到多少电压

2)输出电阻里面不包含负载，因为负载是下一级的输入电阻
