2021-01-07 视频人像检测（背景替换）

1.研究背景

对于序列视频中的人像物体进行检测，以达到后续背景替换、人脸识别等目的。

2.相关论文解析

参考论文为《Background Matting: The World is Your Green Screen》

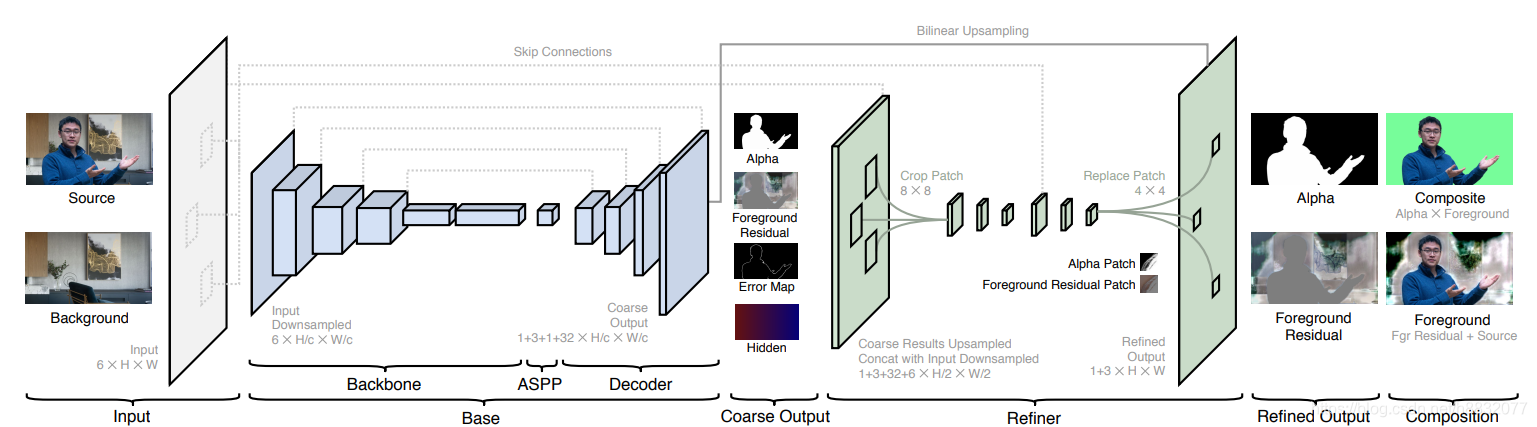

论文描述的算法流程如下：

1.使用基础网络提取特征（resnet/mobilenet），得到(N,C,H,W)大小的特征向量。
2.使用空洞卷积组合增加感受野（Conv1+conv3+conv6+conv9+Pooling）,即deeplabv3中的ASPP。
3.使用Refiner精化人物边缘。

3.算法实现

3.1 算法流程

3.1.1输入

输入包括原始图像和背景图像。

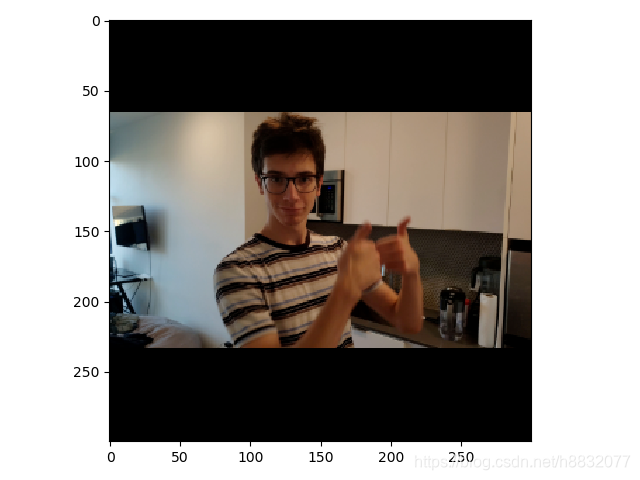

可以对数据进行3种预操作：缩放（可选）、归一化、匹配（可选）。其中一例输入图像如下：

3.1.2 Coarse

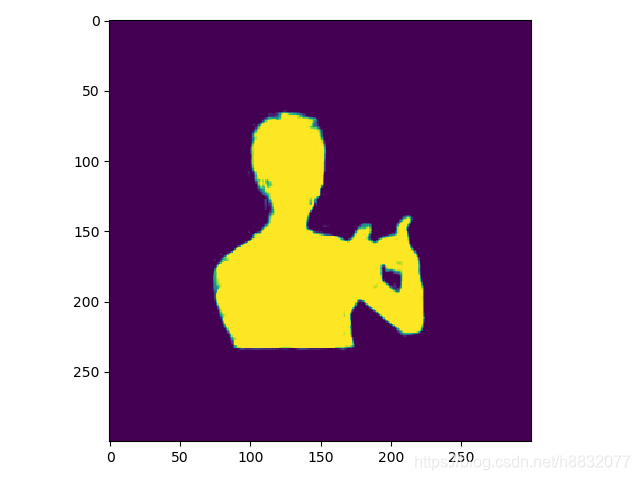

对应论文中4.1节"Basenet"。该步结果经过Resnet+ASPP+Decoder以后生成的Coarse区域。下图即粗略区域：

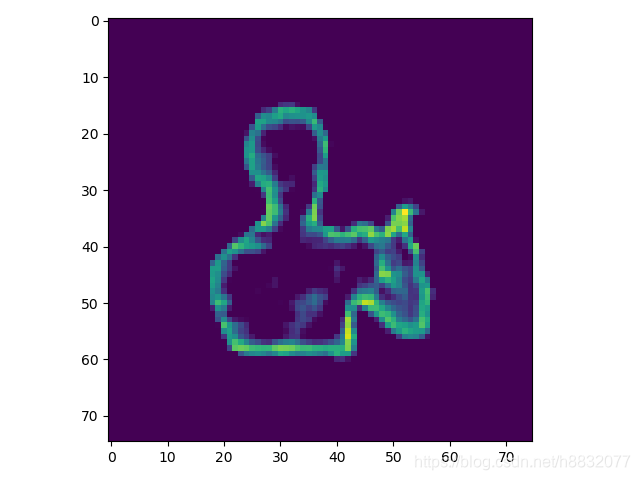

同时该网络会生成error区域，分布在物体边缘。error区域可以为后续精化提供区域。共有3种边界选择的方法：full(全部error区域)、sampling(按error从高到低选取k个像素)、thresholding(按阈值分)。

3.1.3 Refiner

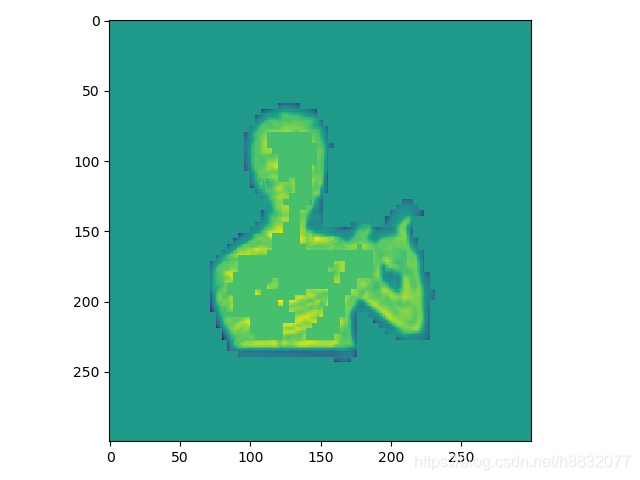

Refiner网络根据，人物边缘细节更加精确，但不考虑内部的图像。

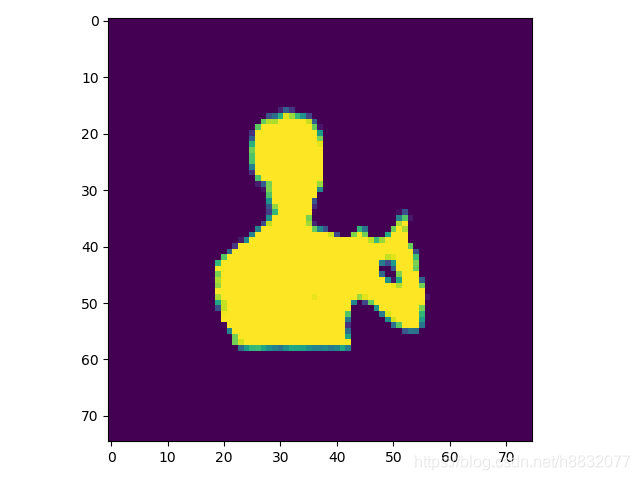

Refiner和Coarse的结果相加，得到最终的结果。

3.2 refine过程

refine过程是整个算法中最复杂的部分，主要先通过select_refinement_regions对区域进行选择，然后用crop_patch对所选像素进行窗口选取。crop_patch中，最快的方法是使用unflod进行选择，原理如下：

    def crop_patch(self,
                   x: torch.Tensor,
                   idx: Tuple[torch.Tensor, torch.Tensor, torch.Tensor],
                   size: int,
                   padding: int):
        """
        Crops selected patches from image given indices.

        Inputs:
            x: image (B, C, H, W).
            idx: selection indices Tuple[(P,), (P,), (P),], where the 3 values are (B, H, W) index.
            size: center size of the patch, also stride of the crop.
            padding: expansion size of the patch.
        Output:
            patch: (P, C, h, w), where h = w = size + 2 * padding.
        """
        if padding != 0:
            x = F.pad(x, (padding,) * 4)

        if self.patch_crop_method == 'unfold':
            # Use unfold. Best performance for PyTorch and TorchScript.
            return x.permute(0, 2, 3, 1) \
                    .unfold(1, size + 2 * padding, size) \
                    .unfold(2, size + 2 * padding, size)[idx[0], idx[1], idx[2]]
        else:
        	...

这一步比较难懂，permute操作将输入变为了(N,H,W,C),第一个unfold的参数分别为dim=1,size=size+2 * padding,step=size。即首先在H维度上滑窗，生成的特征大小为$(N,(H-size)/step+1,W,C,size)$；同理，第二个unfold在W维度上进行操作，生成特征大小为$(N,(H-size)/step+1,(W-size)/step+1,C,size,size)$;最后对dim=(0,1,2)的特征求索引，得到$(\ast ,C,size,size)$,其中*是索引的大小。

3.3 实验

在官方Demo的基础上，测试实际影像的检测效果。输入影像大小为1080p，30fps。处理速度为5fps。效果如下，左侧为原始视频，右侧为人像检测：

需要注意的是，考虑到实际的视频采集过程，我们并没有单独对背景采集，而是通过帧间残差检测，自动生成了如下背景图像：

4.优化

在实际视频中，由于传感器会进行自动曝光补偿，所以当人进行出入画、抬手等动作甚至静止时，该算法的检测效果都有失效的时候。
此时考虑对背景用同样的退化模型，抵消这种影响。

4.1 背景优化

设计一个简单的线性退化模型如下：
$$fun(src)=src\ast ratio$$
计算退化后的背景和当前视频帧的匹配程度时，计算小于某一阈值的具体像素数量：

 def liner_brightness(r, inputs, comp):
	 th=20
     img = np.clip(inputs, 0, 255 / r) * r
     img = img.astype(np.uint8)
     diff = cv2.absdiff(img, comp)
     return np.count_nonzero(diff < th)

同时使用可变步长查找策略对全局最优值进行查找，代码如下：

th=0.1
while step > th:
    lastvalue, lastmean = 0, 0
    while ratio - step < maxratio:
        value= liner_brightness(ratio, tar, src)
        meanvalue = (lastvalue + value) / 2
        if lastmean > meanvalue:
            ratio, maxratio = ratio - step, lastvalue
            step = step / 2
            break
        else:
            lastvalue = value
            lastmean = meanvalue
            ratio += step
    if ratio + step > maxratio:
        ratio, maxratio = ratio - step * 2, ratio - step
        step = step / 2
self.lastratio = ratio

经过背景退化处理以后，效果有很大提升，见下图：

4.2 速度优化

由于背景优化算法每次都要进行都要对视频帧进行重新检查，会有性能损失（约120ms），现在考虑进行速度优化。

4.2.1 参数记忆

由于上下帧之间的光照差异不会突变，可以设置一个变量记忆上一帧的比率。不用每帧都从0.25搜索到4。

4.2.2 输入缩放

由于所求参数为全局参数，可以对输入图像进行比例缩放（取1/10），加速图像操作过程。

上述这些优化做完后，速度有比较大的提高，约15ms，提速800%。

5.c++封装

5.1 cmake预编译torch

clone最新版本的torch，按照官方文档的说明进行编译。如果只需要cpu运行，注意要取消cuda编译选项。

5.2 vs2019 编译torch

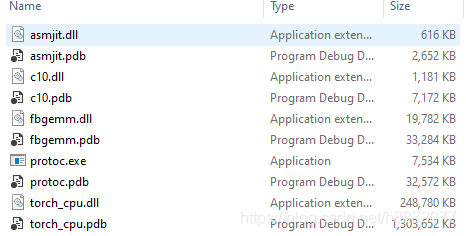

笔者直接编译torch项目，会自动编译其他依赖库。成功后会产生4个库：c10.dll（Caffe Tensor 基础库）,asmjit.dll（jit方法），fbgemm.dll(矩阵运算)，torch_cpu.dll（torch相关类）。

5.3 模型固化

用torch-script技术进行模型固化，当然你也可以采用onnx。
Torch-script编写的代码可以从Python进程中保存，并在没有Python依赖的进程中加载。
具体细节请参考官方文档：https://pytorch.apachecn.org/docs/1.0/jit.html

5.4 测试

通过tensor和cvmat相互转化，将图像放入网络中运行。
tensor转化为mat代码如下：

void TensorToCVMat(const torch::Tensor& bgr, const torch::Tensor& fgr,Mat& dst)
{
	auto tensor_8u = (fgr*bgr.ne(0)).squeeze().permute({1,2,0}).contiguous().mul(255).clamp(0, 255).to(torch::kU8);
	int64_t height = tensor_8u.size(0);
	int64_t width = tensor_8u.size(1);
	dst=Mat(width, height, CV_8UC3);
	std::memcpy((void*)dst.data, tensor_8u.data_ptr(), sizeof(torch::kU8) * tensor_8u.numel());
}

最终可以用c++编译通过，测试结果如下：

---

6.总结

还可以进一步优化的方向有：

• 根据视频大小，剪去ASPP中的部分结构。
• 修改退化模型，更贴近现实传感器的曝光补偿。
• 训练过程优化。
• 建立数据池（多线程读写）
