目标检测算法中ROI提取方法比较+源码分析

本文主要介绍ROI提取结构在目标检测框架中的作用，并结合源码，理解它的实现方式。包含的算法有：ROI-pooling，ROI-align，Deformable-psroi-pooling。
目前，主流的目标检测算法大致分为2种，one-stage和two-stage方法。

• one-stage：典型代表为SSD，相当于two-stage中的rpn结构，先通过基本的特征提取网络如resnet或vggnet得到特征图，再通过5层的卷积得到目标位置和类别。这种方法计算速度快，但是精度较two-stage方法差一些
• two-stage:典型代表为Faster-rcnn。其结构分为RPN(Region Proposal Network)和RCNN(Region Convolution Neural Network)两个部分。RPN的特征通过ROI-Pooling层传递到RCNN中。

本文介绍的方法，仅出现在two-stage的方法中。顾名思义，该层的作用就是将RPN中提取的位置，截取特征图中特征用于进一步的分类和定位。

---

ROI-Pooling

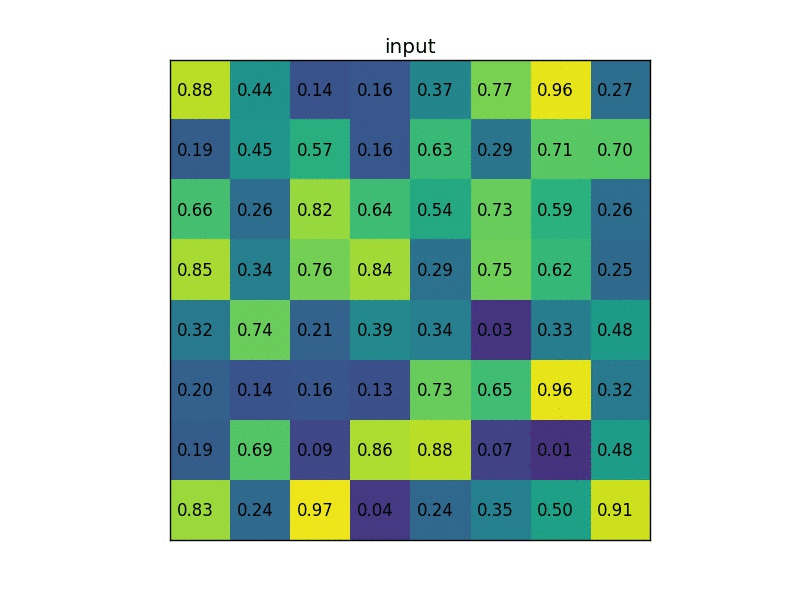

Roi-pooling是Faster-rcnn原版使用的特征提取方式，论文在此。这里用动图来说明roi-pooling的过程(动图来源)

从上图看出，ROI-Pooling层的输入有两个：RPN层得到的位置和特征提取网络得到的特征。参数有pooling结果的宽高。

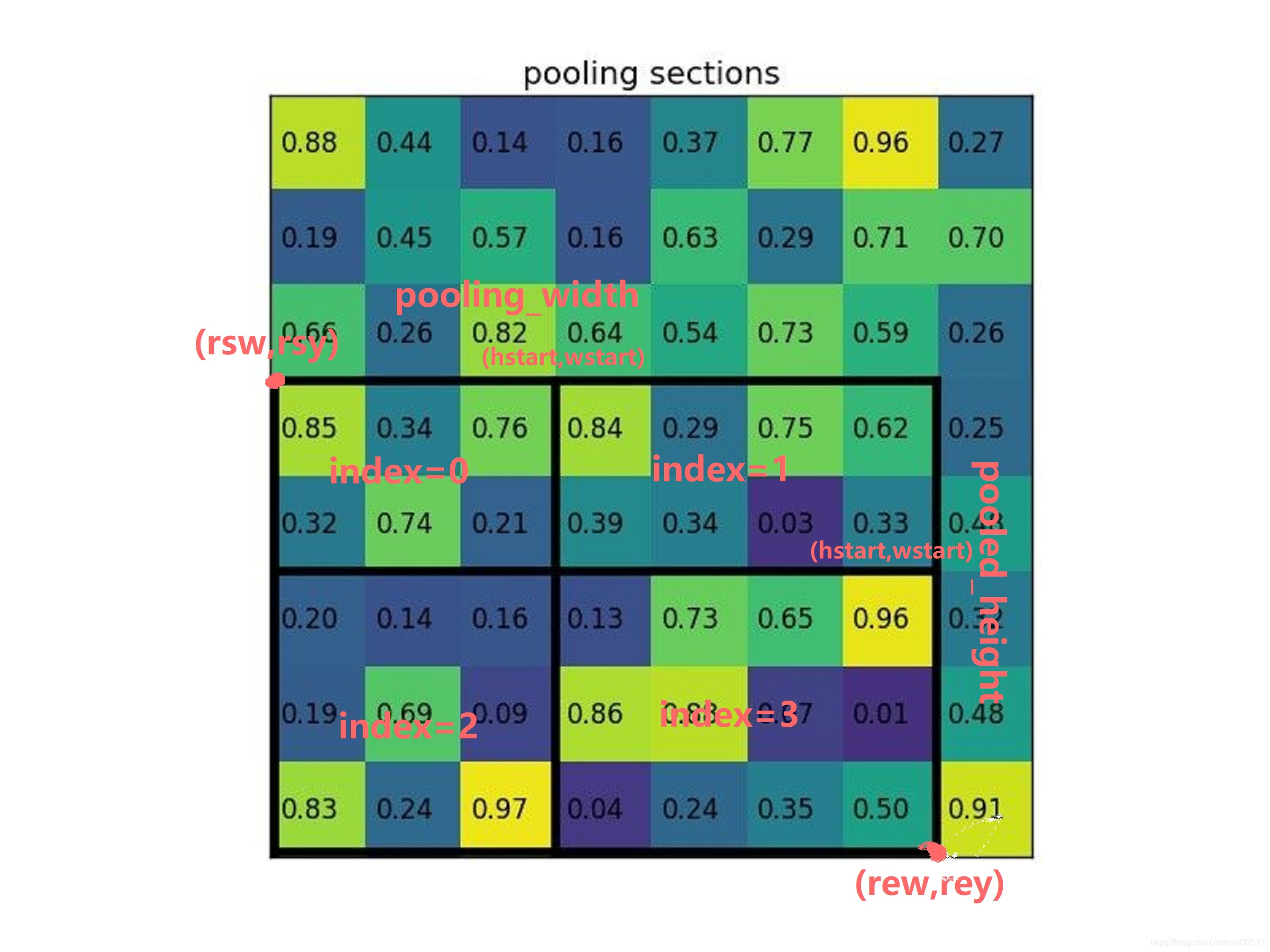

好了，下面结合图片来理解ROI-pooling代码，代码来源是pytorch-fasterrcnn项目，由于是cuda代码，所以如果你看了另外支持自定义operation的框架（如caffe，mxnet等）的roipooling实现方式，就会发现它们是完全一致的。

代码的注释中，增加了上图实例中各个变量的实际值，以便于读者理解。

_global__ void ROIPoolForward(const int nthreads, const float* bottom_data,
    const float spatial_scale, const int height, const int width,
    const int channels, const int pooled_height, const int pooled_width,
    const float* bottom_rois, float* top_data, int* argmax_data)
{
    CUDA_KERNEL_LOOP(index, nthreads)
    {
    	//index是gpu并行时块的计数
        int pw = index % pooled_width;//pooled_width=2，用户设置的参数，控制pooling输出大小
        int ph = (index / pooled_width) % pooled_height;//pooled_height=2，用户设置的参数，控制pooling输出大小
        int c  = (index / pooled_width / pooled_height) % channels;
        int n  = index / pooled_width / pooled_height / channels;

        // bottom_rois += n * 5;
        int roi_batch_ind = bottom_rois[n * 5 + 0];
        int roi_start_w = round(bottom_rois[n * 5 + 1] * spatial_scale);//rsw=0,左上角点横坐标，来自RPN
        int roi_start_h = round(bottom_rois[n * 5 + 2] * spatial_scale);//rsh=3,左上角点纵坐标，来自RPN
        int roi_end_w = round(bottom_rois[n * 5 + 3] * spatial_scale);//rew=7,右下角点横坐标，来自RPN
        int roi_end_h = round(bottom_rois[n * 5 + 4] * spatial_scale);//reh=8,
