3dmax中线与线及点与点的焊接（缝合）

在3D建模，尤其是分部建模中，常常会有面片之间的点和线需要进行焊接缝合，这里我们介绍一下他们的实现方法。

一、面片缝合（线与线的焊接）

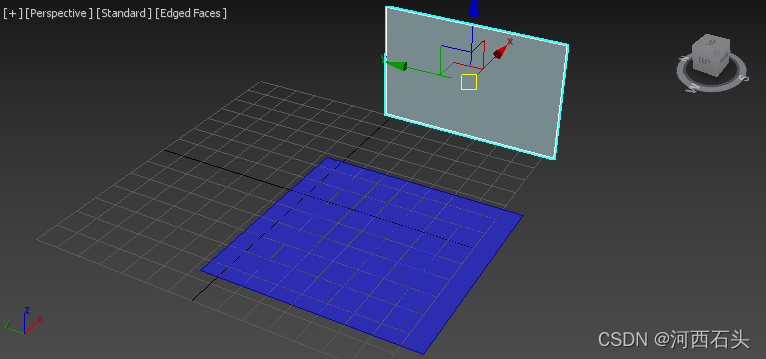

1、首先我们绘制两个矩形并将其转换为poly实体面，如图：

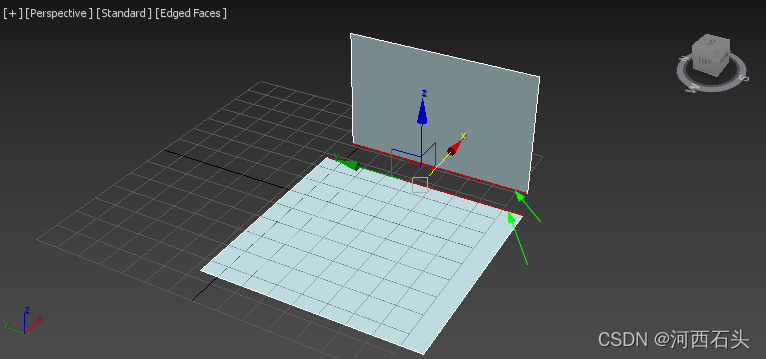

2、将他们合并为一个poly，并移动到接近的位置

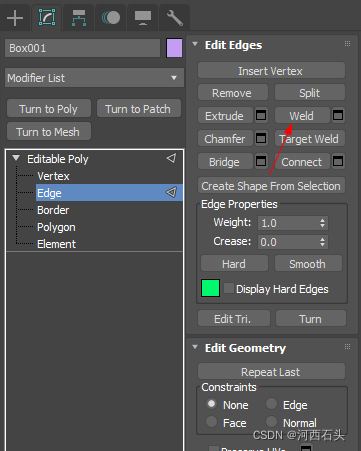

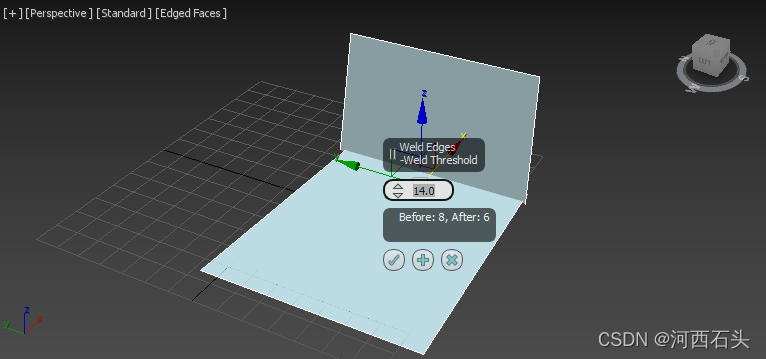

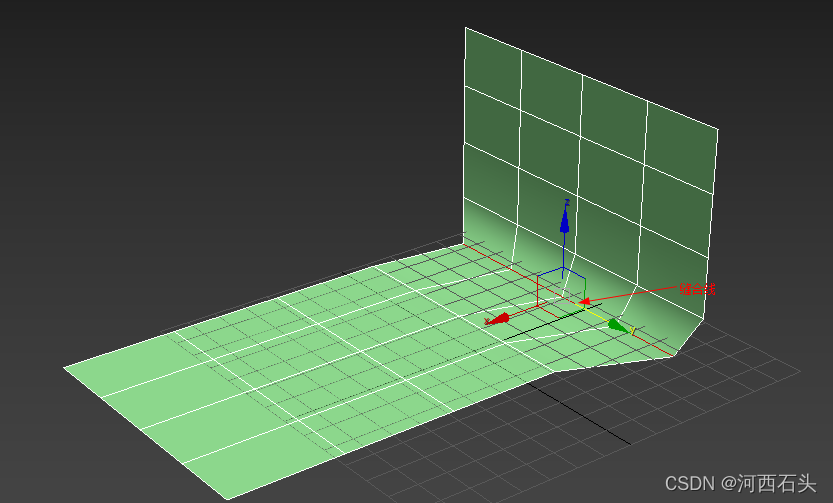

3、选择边线（焊接的两条线）进行焊接，完成缝合

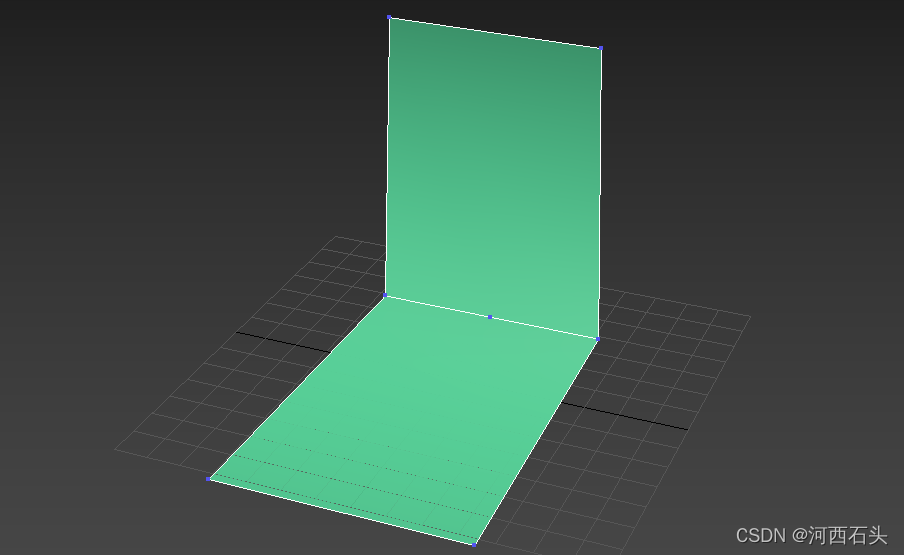

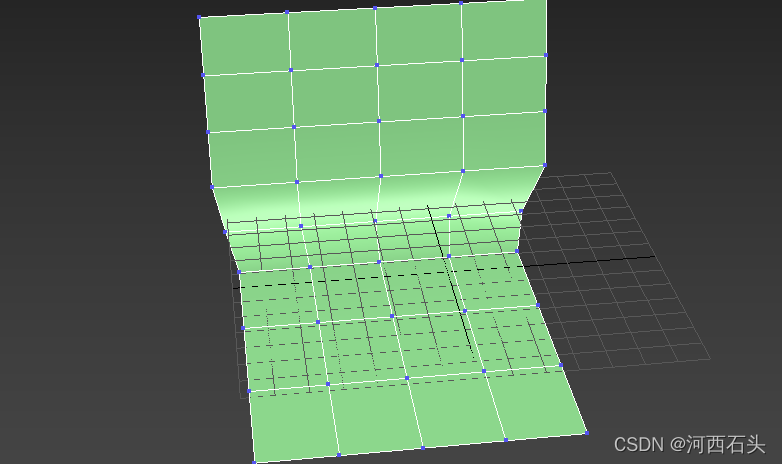

缝合后的效果

但这里有一点需要注意的是，两个面的法线应该在同一侧，否则缝合就会出现不完全的现象。也就是说，如果出现两个面不能完全缝合，考虑翻转一下法线，则能够缝合完整。

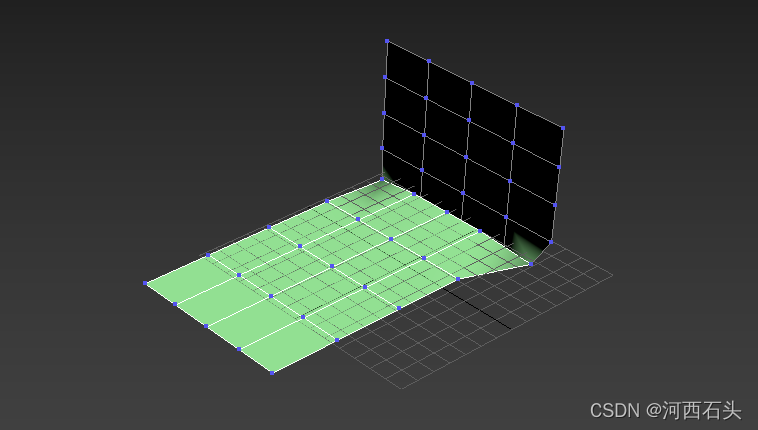

如在焊接点的时候，发现不在同侧，则最终能焊接的就是两个端点，中间的点无法焊接。


面缝合（线焊接时同样）

翻转法线后问题得到解决

二、点与点的焊接

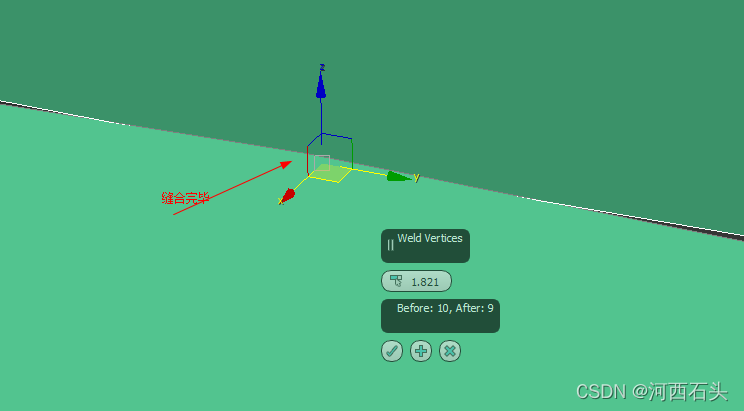

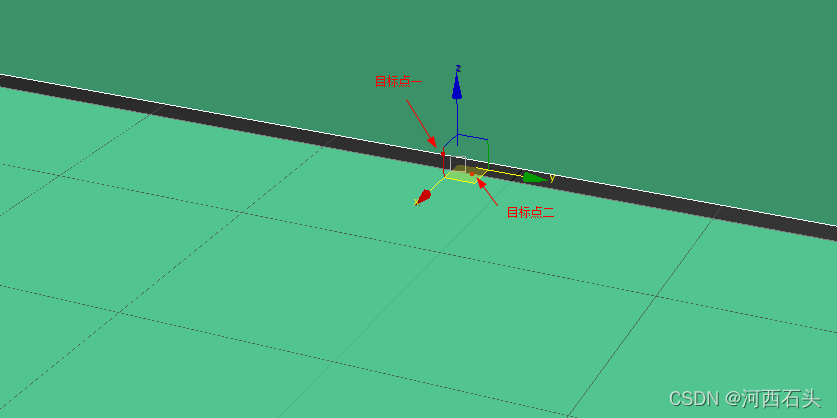

焊接缝合的工具依然是weld，上面缝合面的时候用的就是这个工具。如下图，分别位于两条线上的两个点（中间点）：


点击图中的加号继续下一个点（左边一对点）的缝合

通过上面的三次操作，两个面缝合完毕。

相比起来用线缝合是最合适快捷的，这里只是为了演示点的焊接缝合。

三、目标焊接target weld
这个功能是很强大的，只不过在操作过程中不能显示操作对象，只用一条虚线连接在焊接的两个点或者两条边之间，操作方式是：
点击第一目标对象，按住鼠标不松开，拖放到第二目标对象上松开，目标焊接完成。

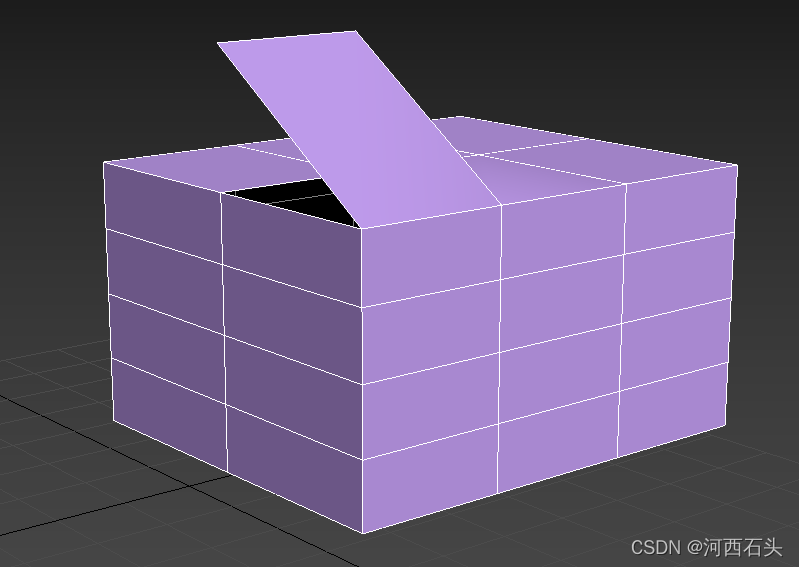

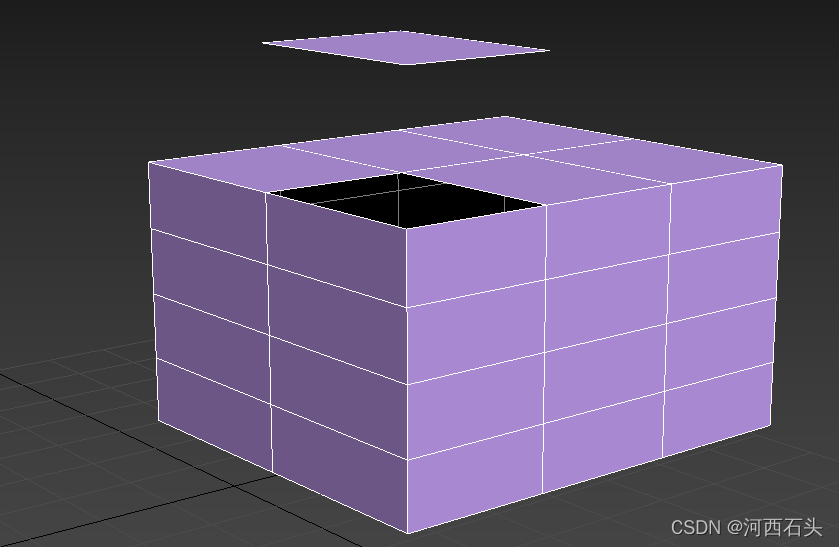

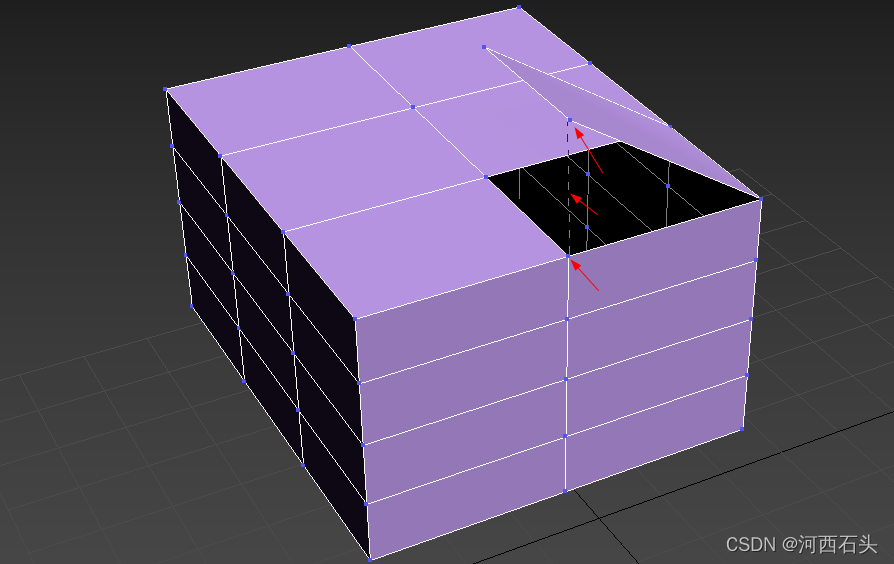

如图，我将一个立方体拆分一个面片处来，然后缝合上，如图：

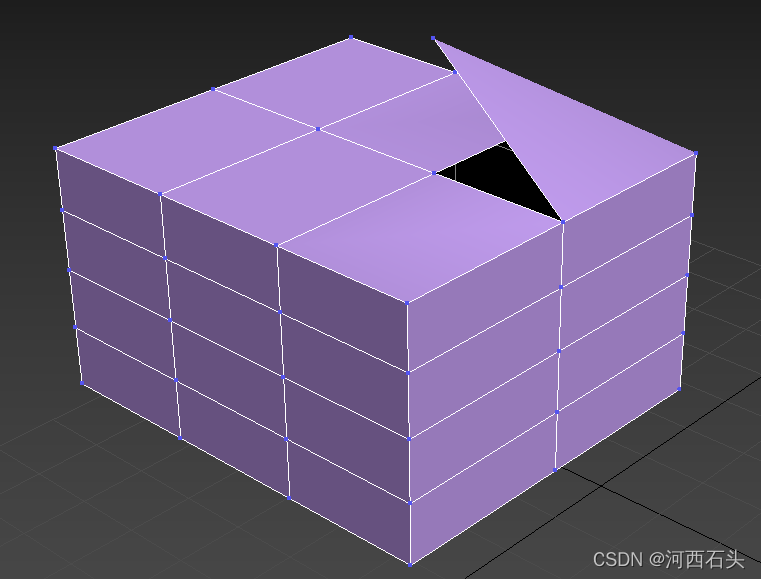

效果如下：

利用target weld进行点的焊接也同理，可以说非常方便，只不过点的操作有点费眼神而已。


四、利用外来插件缝合
插件的缝合可以很强大，这里介绍两款，但不做演示操作。
1、3dsMAX的建模插件Pappa Tools，里面包含了poly的缝合操作，批量操作。
2、bridgeVerts是个脚本模式的插件，比较智能。
