RFSOC XCZU27DR 高速ADC DAC模块卡

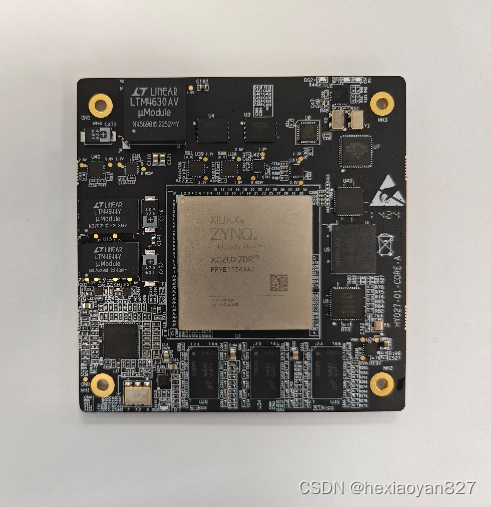

      RFSOC核心模块使用Xilinx XCZU27DR，1156封装，单颗芯片包含8路ADC和DAC，64-bit Cortex A53系列4核CPU，Cortex-R5F实时处理核，以及大容量FPGA。

      北京太速科技核心板采用SAMTEC高速连接器，支持高速ADC和DAC，也可以支持GTY，GTR等高速信号的连接需求。

特性：

1. Zynq RFSoC系列FPGA，支持8路最高4.096G 12-bit ADC和8路最高6.554G 14-bit DAC
2. PL 1组32bit 2400M DDR4，支持PL部分高速存储和处理，2GB字节容量
3. PS部分1组64bit位宽DDR4，单组4GB字节
4. 单独5V-14电源供电
5. 可配置的Dual QSPI 加载
6. 支持MicroSD卡加载
7. 1000Base-T以太网
8. USB接口支持
9. 支持外部时钟输入

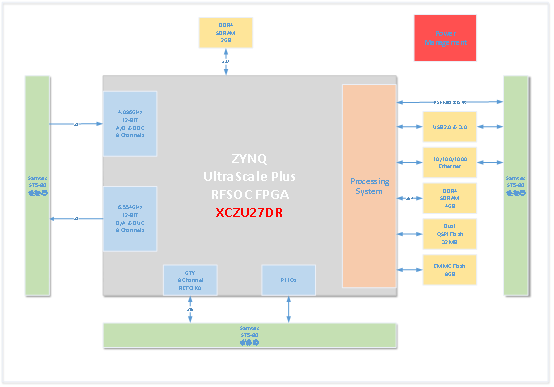

设计规格：

• 平台规格

1. 处理器：ZynqUltraScale+ RFSOC Gen1

• 存储

1. PS，64bit DDR4 2400M
2. PL，1组 32bit DDR4 2400M
3. PS，2片QSPI Flash，并行x8结构
4. PS，MicroSD（连接器）
5. PS，EMMC 8GB，板内文件存储
6. PS，SATA 6G（连接器）
7. PS，NVMe PCIe（连接器）

• 高速接口

1. 8 ADC，12bit 4.096GSPS
2. 8 DAC，12bit 6.554GSPS
3. x2 QSFP28（100G，底板）
4. PCIe x8 Gen4（共享X2 QSFP链路）

• 其他接口

1. x1 10/100/1000以太网
2. x1 USB 3.0
3. x1 USB-JTAG

• 灵活时钟输入输出

1. 核心板提供PS常用时钟，GTR时钟
2. 核心板内提供GTY refclk0常用时钟
3. 核心板提供ADC和DAC常用PLL
4. GTY refclk1连接至连接器
5. GTR 2路参考时钟至连接器
6. PL参考时钟到连接器
