FPGA测试方法以Mentor工具为例

已于 2022-06-28 16:25:32 修改
阅读量2.4k 收藏 15
点赞数
分类专栏： 新领域 文章标签： FPGA软件测试 测试方法 测试工具 Mentor
于 2022-06-28 16:07:16 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/hgstclyh/article/details/125504340
版权

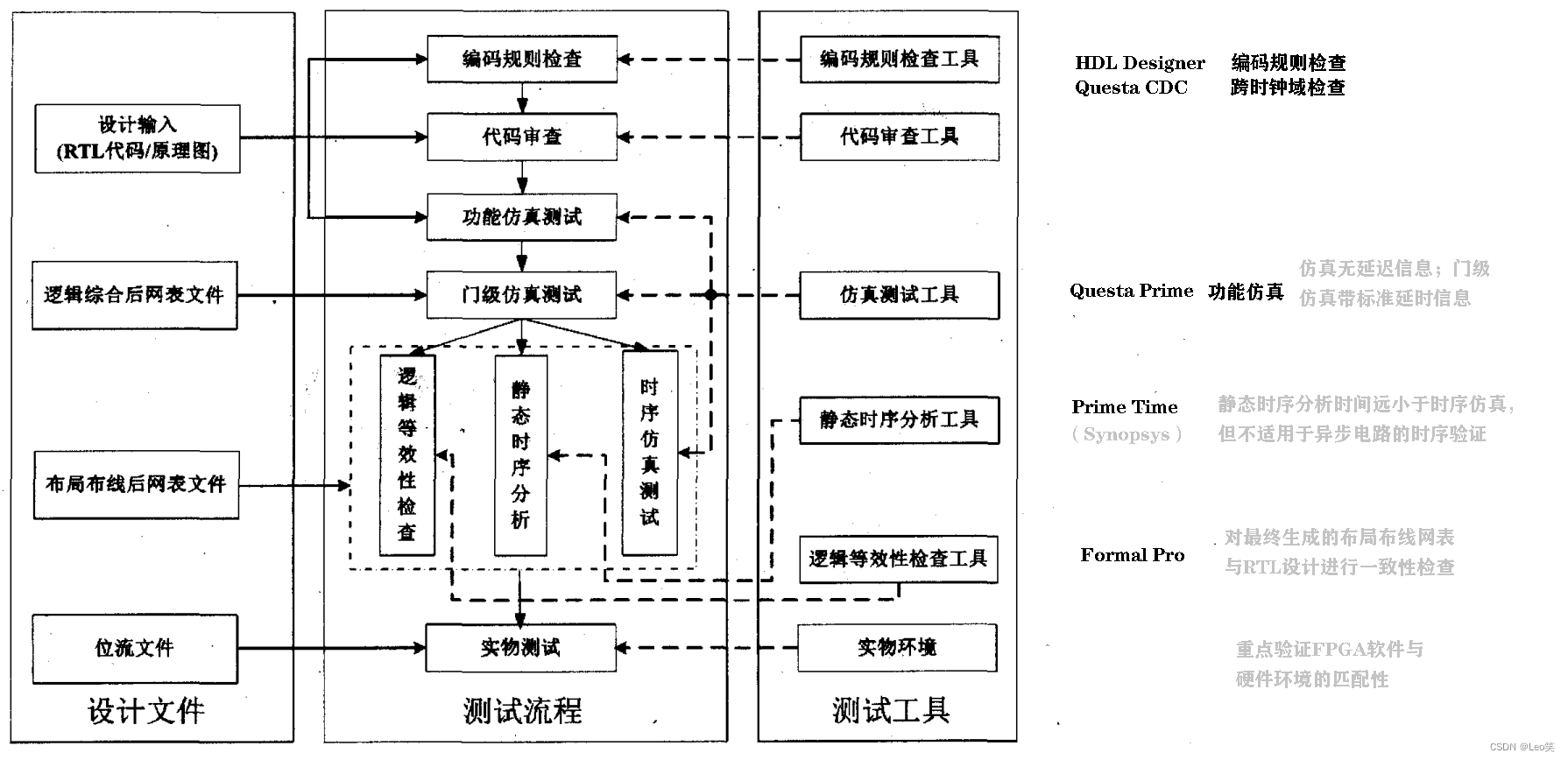

 FPGA软件开发成果、测试方法与测试工具对应，以及对方测试方法的主要局限,参见上图。

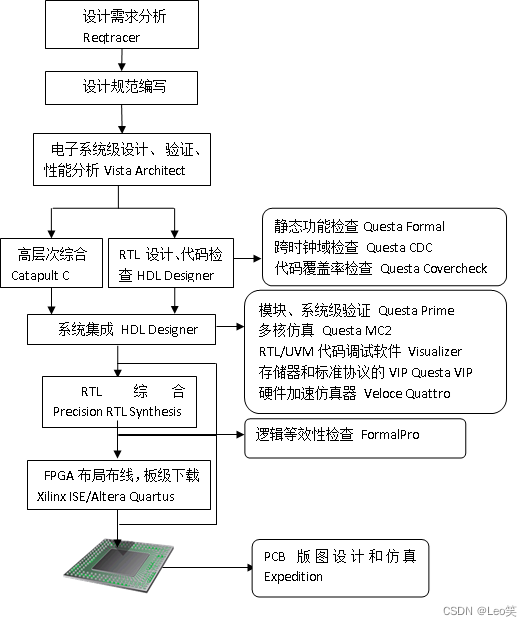

Mentor（Siemens）全系列工具如下图，上图中软件测试工具为下图的子集。
