前言

虚拟化是一个比较复杂的概念，包括硬件抽象层级别的虚拟化，操作系统层面的虚拟化，以及库函数的虚拟化，还有编程语言层面的虚拟化。java virual machine就是编程语言层面的虚拟化，可以实现跨平台的运行。

本文指的虚拟化是在系统层面，一个host 系统上运行多个guest系统。当然这也是一个比较大的话题，先介绍最近学习的页表虚拟化。

一、标准page walk

在这里插入图片描述

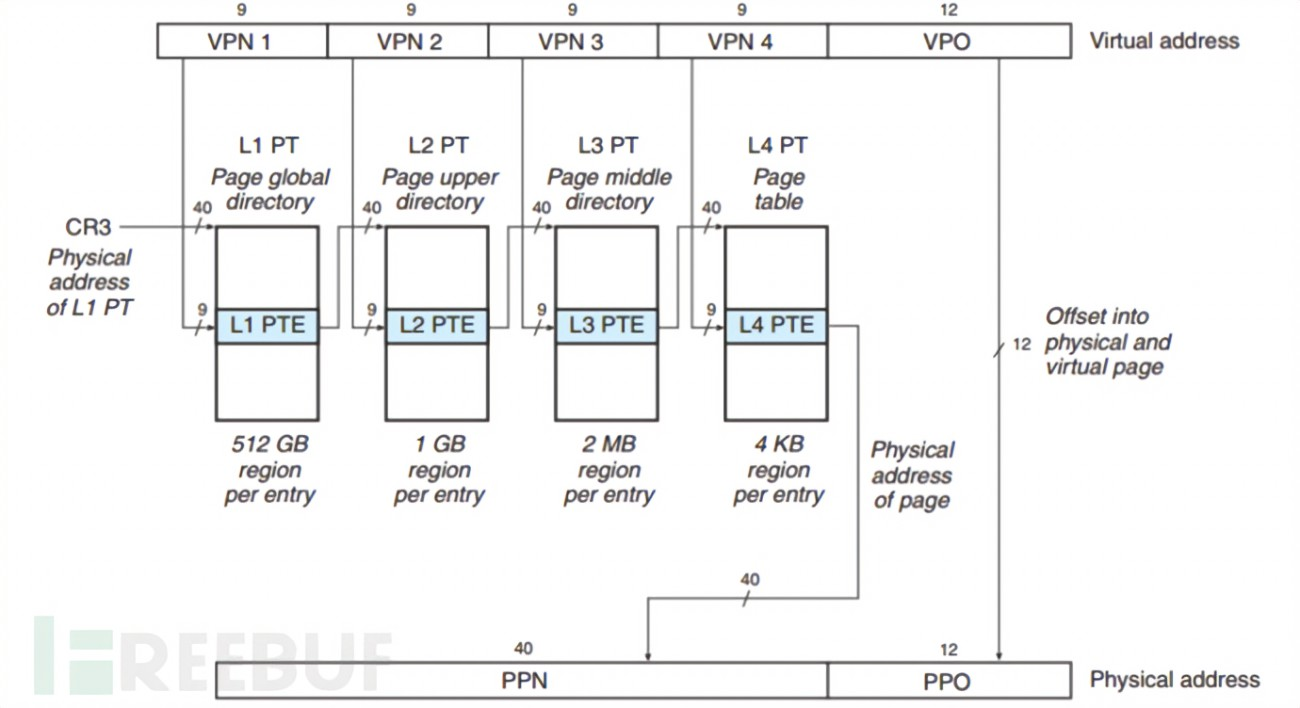

标准table walk 如上图所示，程序使用的虚拟地址通过页表，得到实际的物理地址。其中Page Table Base Address，指向table1的基地址。假设地址为48bit，PTE为8B。则8B*2^9 = 4KB.

使用虚拟地址[47:39]，索引L1级页表，得到L2级页表的页基地址。使用[38:30]索引L2级页表，得到L2级页表的页基址。最终，在L4级页表得到实际物理页面地址，加上页内偏移，可以得到物理地址。

二、软件页表虚拟化 shadow page

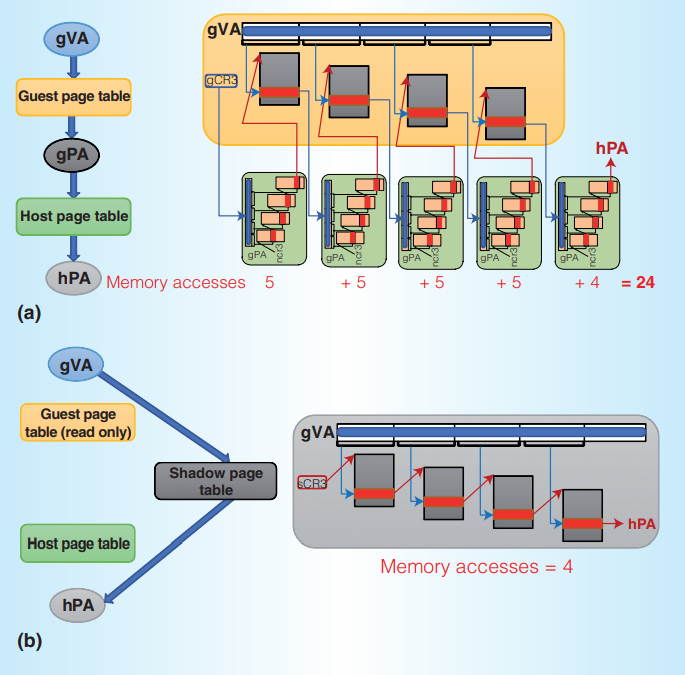

上图a)为硬件页表虚拟化，b)为软件页表虚拟化。

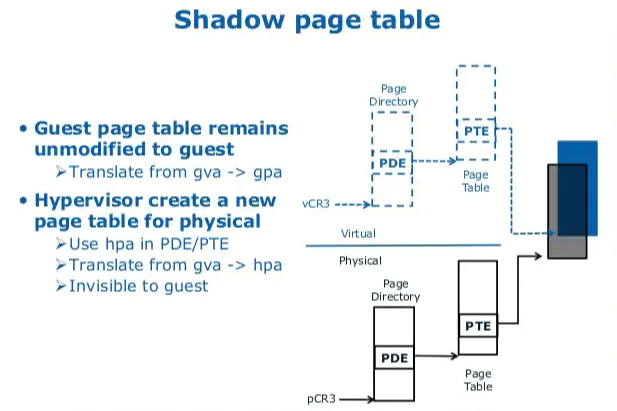

软件页表虚拟化为VMM使用的shadow page技术。

在软件页表虚拟化中，host系统将会维护一套shadow page，称为影子页表。这份影子页表维护了从gVA→sPA的映射，这份页表直接通过物理MMU进行访问，因此在tlb miss时，可以按照正常的访问，即4次即可得到va对应的pa。
在这里插入图片描述
但是，软件维护这份影子页表，消耗很大。

首先，对应每一个用户的每一个进程，都需要维护一份影子页表。此外，host VMM是通过guest发出异常来维护影子页表的：每次guest对guest的页表的属性，地址分配等进行更改，host系统为了能够同步到shadow page，都需要guest发出异常，进入host，host改动shadow page。考虑每个进程又都有自己的影子页表，这样做的性能损失代价很大。

三、硬件页表虚拟化 nested page

nested-paging是目前通用的页表虚拟化技术，Intel，AMD，ARM都有使用。

guest系统中的页表维护的地址映射是guest VA→guest PA，缩写为gVA→gPA。但是此时的gPA，只是在guest系统的角度，是物理地址。实际上因为多个guest运行在host/hypervisor上，所以host会维护一份host页表，将gPA映射为sPA。即将gPA映射为真实的PA。因此实际上gPA也是一个虚拟地址。

当然，TLB中维护的映射仍为guest VA→host PA，这样才能保证系统性能。不过，既然guest的页表最终输出的结果仍是虚拟地址，那么当guest发生TLB miss时，就需要进行特殊的处理，才能访问真正的物理地址。这就是本片要讲的内容。

Nested Paging地址转换

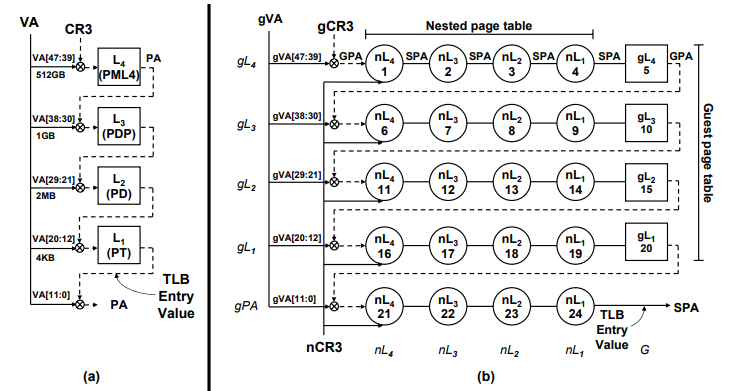

如上图所示，guest使用gCR3，指向guest系统的页表基地址。host系统使用nCR3，指向host系统的页表基地址。因为gCR3指向的地址也是gPA，并且guest内部每次翻译得到的L2/L3/L4页表基地址也是gPA（上文讲过，gPA本质上也是虚拟地址），因此这些gPA都需要经过host address translation，才能得到L2/L3/L4页表基地址的真实的sPA。
经典地址转换与nested paging地址转换的流程图
如上图所示，b)中即为nested paging 发生tlb miss时，需要进行的页表查询次数。因为每次都需要对页基地址进行翻译，所以如果查询guest页表结构为n级，host页表结构为m级，那么翻译页表的gPA就需要n * m次，又因为最终获得的gPA还需要通过host页表进行查询，因此最后又需要m次，总计需要:

n(guest page walk)
n * m(翻译所有的页表对应的sPA)
m (最后一轮翻译gPA)

即为n+n*m+m。图中，guest和host都是4级页表，因此就需要24次查询。

相比于经典的4次，还是增加了很多的访问时间。

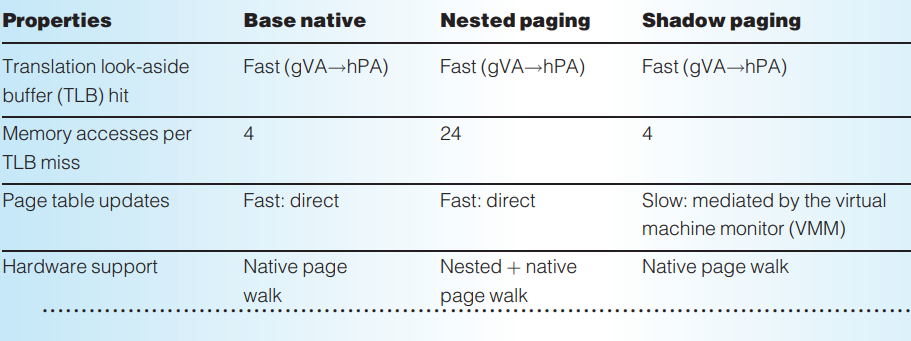

但是相比于shadow page，nested page可以通过一份host页表，支持多个guest，多个进程；并且guest对页表的更改，不需要进入host的介入，因此减少了系统状态的切换和维护页表的数目。此外，通过引入page walk cache，将页表的内容进行缓存，虽然相对于shadow page访问页表的次数增加，但是如果cache命中率足够高，相对于shadow page，仍然更具优势。
