1.算法概述

在通信中，由于信号量噪比的不恒定而影响通信质量。为了对不同的信号强度保持信号量噪比恒定，在理论上要求压缩特性为对数特性。为了使信号量噪比保持恒定，引入A压缩律与μ压缩律以及相应的近似算法-13折线法和15折线法。对A律13折线法与μ律15折线法进行理论研究，然后利用MATLAB实现仿真，对A律13折线法与μ律15折线法进行性能分析。最后得到一般来说，U律的15折线比A律的13折线，各个段落的斜率都相差2倍，所以小信号的信号量噪比也比A律大一倍，但是对于大信号来说，u律比a律差。

A律压扩

其特性可表示为：

其中x表示为归一化的压缩器输入电压；y为归一化的压缩器输出电压，A为压扩参数，表示压缩程度。

很明显，小信号时为线性特性，大信号时近似为对数特性。这种压扩特性常把压缩、量化和编码合为一体。A律可用13段折线逼近（相当于A=87.6），便于用数字电路实现。

13段折线的压缩特性如下图。过程为：

第一步：把x（x>0 部分）划分为不均匀的8段。第一分点取在V/2处，然后每段都是剩下部分的1/2。依次取第八段为V~V/2,第七段为V/2~V/4；第一段为V/128~0。

第二步：把每段均匀划分为16等份，每一份表示一个量化级，显然8段共16x8=128= 个量化级，需要二进制7位编码表示。可以看出每个量化级是不均匀的。在小信号的量化台阶很小，使小信号时量化噪声减小。如果按均匀量化计算，以最小台阶为单位，最大信号需用L=128X16=2048=个量化级表示，既需要11位编码。这样非均匀编码使小信号量化台阶缩小了16倍，相当于小信号信噪比改善了20dB。

第三步：把y轴均匀划分为8段，每段均匀分为16分。这样y也分为128个量化级，与x轴的128个量化级对应。因此，压扩特性各段的斜率是不同的。第一段斜率其他段为：

以上分段为x取正值时的情况。而x取负值时，压扩特性与x取正值成奇对称。在正8段和负8段中，正1，2段和负1，2段斜率相同，合为一段。所以原来的16段折线变为13段折线。

U律压扩

μ律压扩的数学解析式：

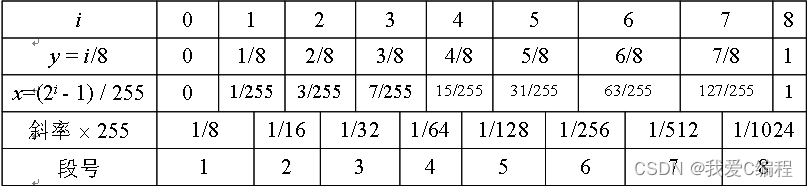

其中：x为输入信号的归一化值；y为压扩后的信号。对话音信号编码，常采用μ=255，这样适量化信噪比改善约24dB。由于上式的是一个近似的对数关系，因此也称为近似对数压缩律，其15折线：近似m律：

　　μ律（m-Law）压扩主要用在北美和日本等地区的数字电话通信中。m为确定压缩量的参数，它反映最大量化间隔和最小量化间隔之比，通常取100≤m≤500。由于m律压扩的输入和输出关系是对数关系，所以这种编码又称为对数PCM。

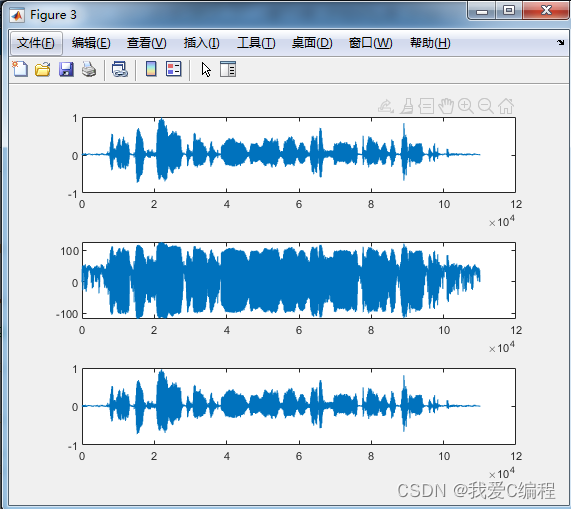

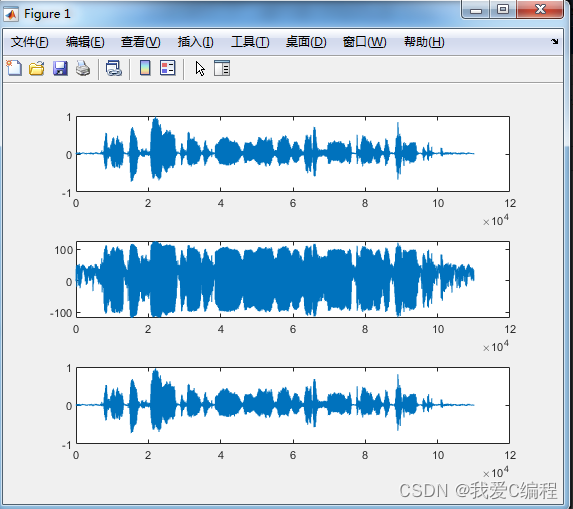

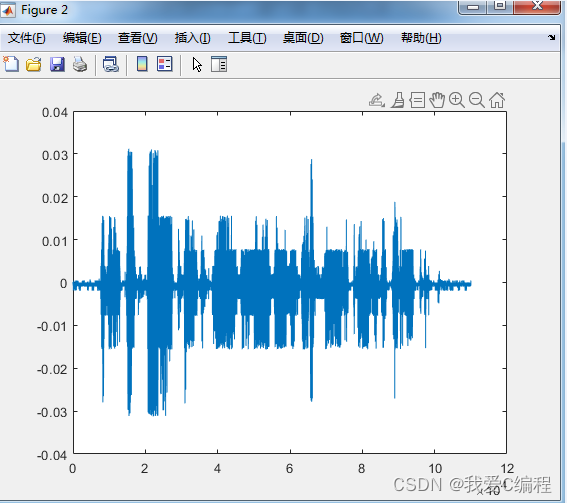

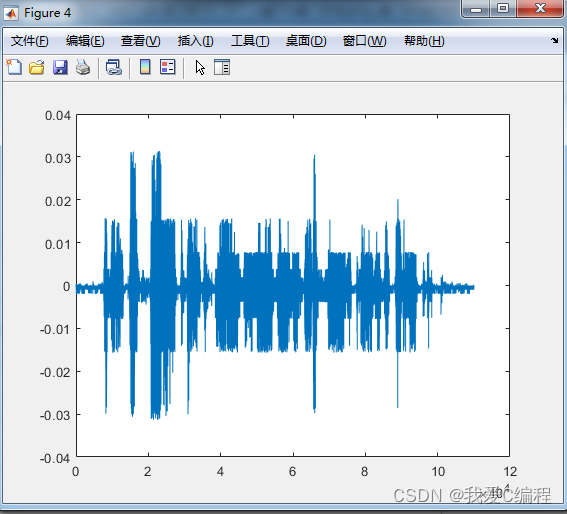

2.仿真效果预览

matlab2022a仿真

3.MATLAB部分代码预览

function ypcm=unmulaw(name)
%本函数针对国际通用的PCM量化mu律15特性近似编码进行解码

% %从文件读入压缩编码
% fid=fopen([name,'.u'],'rb');
% x=fread(fid,'int8');
x=name;
s=sign(x);
x=abs(x);
%归一化
x=x/128;
ypcm=zeros(length(x),1);

%基于15折线的分段解码映射
for i=1:length(x)
    if x(i)<1/8           %序列值位于第1折线
        ypcm(i)=8/255*x(i);
    elseif x(i)<2/8           %序列值位于第2折线
        ypcm(i)=16/255*(x(i)-1/16);
    elseif x(i)<3/8      %序列值位于第3折线
        ypcm(i)=32/255*(x(i)-5/32);
    elseif x(i)<4/8      %序列值位于第4折线
        ypcm(i)=64/255*(x(i)-17/64);
    elseif x(i)<5/8     %序列值位于第5折线
        ypcm(i)=128/255*(x(i)-49/128);
    elseif x(i)<6/8     %序列值位于第6折线
        ypcm(i)=256/255*(x(i)-129/256);
    elseif x(i)<7/8    %序列值位于第7折线
        ypcm(i)=512/255*(x(i)-321/512);
    else               %序列值位于第8折线
        ypcm(i)=1024/255*(x(i)-769/1024);
    end
end
%还原符号
ypcm=ypcm.*s;
