论文标题：Siamese KPConv: 3D multiple change detection from raw point clouds using deep learning
期刊：2023，ISPRS Journal of Photogrammetry and Remote Sensing
代码：https://github.com/IdeGelis/torch-points3d-SiameseKPConv

写在前面：博客内容为个人观点和个人总结，并非完全的论文翻译，如果想了解论文具体内容，请看原论文

摘要

这篇文章是点云变化检测的，主要是针对城市场景。
本文提出了一种对原始3D数据直接进行变化检测的方法（栅格化数据（Rasterized Data）会导致信息丢失，因此更倾向于使用原始3D数据）----Siamese KPConv网络.

栅格化数据（Rasterized Data）
栅格化是将点云数据转换为规则的二维或三维网格的过程。每个网格单元（称为像素或体素）包含一个或多个点的信息。在二维栅格化中，点云数据通常被投影到一个平面上，生成类似于图像的二维栅格（例如数字表面模型DSM）。在三维栅格化中，点云数据被分割成三维体素（Voxel），每个体素表示一个小立方体空间内的点云信息

introduction

3D点云变化检测（change detection）可以分为几种类型。
二分类还是多分类、点云尺度还是点尺度。

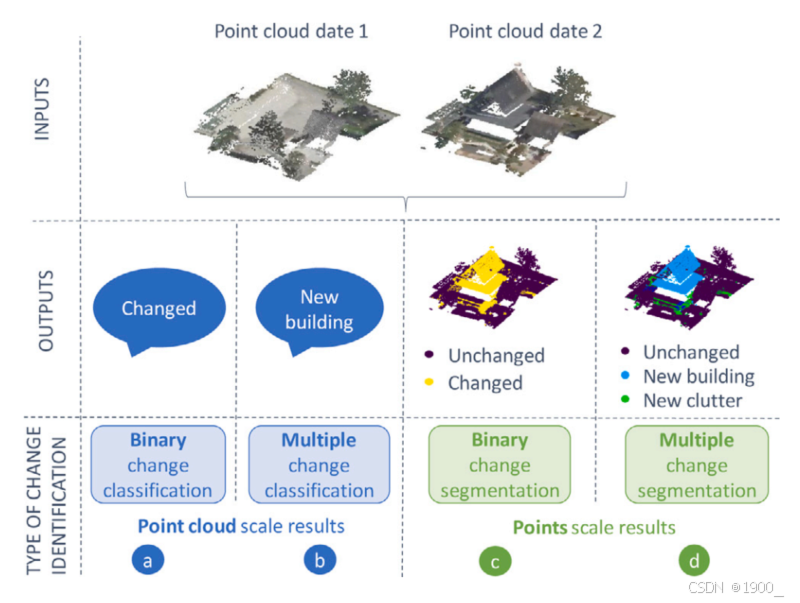

如下图所示，输入一对点云数据，类型A输出一个二进制的结果（变化/没变化），类型B不光检测到变化，对变化的物体进行了分类，New building，所以它的结果是一个多分类结果（没变化、变化的物体是什么）。但是这两个都属于点云尺度上的变化检测，因为他们的检测对象是整个点云对，输出结果是整个点云对的检测结果。
C和D则是点尺度的检测，可以看到C中对每一个点进行了分类，紫色的是没有发生改变的，黄色的是发生改变的，这其实也是一个二分类结果，但是他对每一个点都进行了二分类，这就属于针对变化的分割了。D也是对每个点的分类，但是他不是二分类，而是多个类别（没变化、new building、new clutter等）
在这里插入图片描述

那么这几类变化检测，我们从实用的角度很容易可以看出，D是我们想要实现的效果。因为在较大规模的点云数据中，通常物体不止一类，且变化的物体也不止一类，所以二分类的检测不能满足要求，只知道变化或者没变化对我们来说还不够，因此需要多分类的检测。并且点云尺度的检测只适用于小规模的点云数据，物体较为单一的，检测对象较为单一的情况，复杂的真实的场景还是需要点尺度上的多分类变化检测。

本文的主要贡献：

Siamese KPConv网络：一种能够直接从原始3D点云中进行多类变化分割的深度学习方法。
三个新的数据集：包括合成的Urb3DCD-V2数据集及其分类版本，以及基于真实数据的AHN-CD数据集

Related work

3D点云变化检测：
现有方法分类两类：

后分类方法：首先对每个点云进行语义分割，然后比较不同时间点的标签以检测变化。这类方法容易累积每个步骤的误差。
预分类方法：直接检测变化，然后对变化进行分类。这类方法同样存在误差累积的问题。
Siamese架构：
Siamese网络最初用于计算机视觉任务，属于双流架构，由两个相同的分支组成，每个分支处理一个输入数据（如图像或点云），然后通过特征差异来检测变化。Siamese网络可以分为：
纯Siamese网络：两个分支共享权重。
伪Siamese网络：两个分支不共享权重，灵活性更高，但训练参数更多。
Siamese全卷积网络（FCN）在变化检测中表现出色，通常结合U-Net架构，通过跳跃连接融合编码器和解码器的信息。
3D点云的深度学习方法：
处理3D点云的深度学习方法主要分为三类：
基于投影的方法：将3D点云投影到2D平面（如栅格或球面），然后应用传统的2D图像处理方法。
基于离散化的方法：将3D点云转换为3D体素网格，便于使用3D卷积操作，但会丢失信息且计算成本高。
基于点的方法：直接处理原始点云，避免了投影和离散化的缺点。PointNet是这类方法的代表，能够学习逐点特征和全局特征，但其在处理大规模点云时存在局限性。
近年来，基于点卷积的方法逐渐流行，例如Kernel Point Convolution (KPConv)，它在点云分割和分类任务中表现出色，尤其是在大规模城市点云数据集上。KPConv通过定义核点来对点云进行卷积操作，能够处理点云的稀疏性和不规则分布。

KPConv是一种专门为点云数据设计的卷积操作。
类似于图像，图像中的卷积操作依靠卷积核，对一定范围内的像素点进行相关运算。
KPConv定义了点云中点的卷积操作，它依赖于核点对一定范围内的点进行运算。
KPConv 使用一组核点来定义卷积权重，核点是预定义的一组点，核点的数量可以任意设置，它们的位置和形状可以自适应地进行调整。KPConv通过计算输入点云中的每个点与核点之间的关系，根据关系进行加权聚合等步骤，实现了一种适应点云数据特点的卷积操作。
关于KPConv的详细做法，可以阅读KPConv: Flexible and Deformable Convolution for Point Clouds

Method

大致的思路就是，参考2D图像变化检测，使用Siamese FCN，将其中涉及的标准2D卷积替换为3D点云卷积（KPConv），来实现点云变化检测。

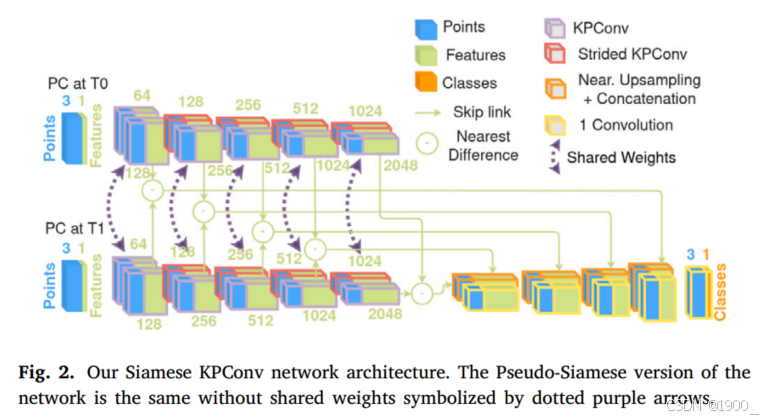

在这里插入图片描述
如图所示，输入为两个点云，两个点云都将通过编码器，在过程中会计算两个点云的差异，其特征会保存下来，最后送入解码器。
整个结构就是一个Unet结构，

def forward(self, compute_loss = True, *args, **kwargs) -> Any:
        """Run forward pass. This will be called by both functions <optimize_parameters> and <test>."""
        stack_down = [] ## 用于存储下采样阶段的中间特征，这些特征将在上采样阶段使用
        # 两个输入点云的数据
        data0 = self.input0
        data1 = self.input1
        ## 遍历所有的下采样模块（编码器）--除最后一层外（后面会单独处理）
        for i in range(len(self.down_modules) - 1):
            ## 对于每一对点云（data0 和 data1），分别通过下采样模块处理
            data0 = self.down_modules[i](data0, precomputed=self.pre_computed)
            data1 = self.down_modules[i](data1, precomputed=self.pre_computed_target)
            # 使用 knn（k-最近邻）查找 data1 中每个点在 data0 中的最近邻点
            nn_list = knn(data0.pos, data1.pos, 1, data0.batch, data1.batch)
            # 计算 data1 和 data0 的特征差异（diff.x），并将差异特征存储到 stack_down 中
            diff = data1.clone()
            diff.x = data1.x - data0.x[nn_list[1,:]
