【修车案例】一波形一案例（7）

背景介绍：由于间歇性短路导致车厢内的照明灯不亮了，客户自己购买了廉价保险丝替换原装10A保险丝。但是线束却发生了着火事故，这条线束从车厢内保险丝盒 一直延伸到遮阳板处的梳妆灯。短路的原因后面确定是梳妆灯组件故障，但是客户想知道为什么保险丝没有熔断从而保护电路，我们用电流钳去观察整个电流变化过程。

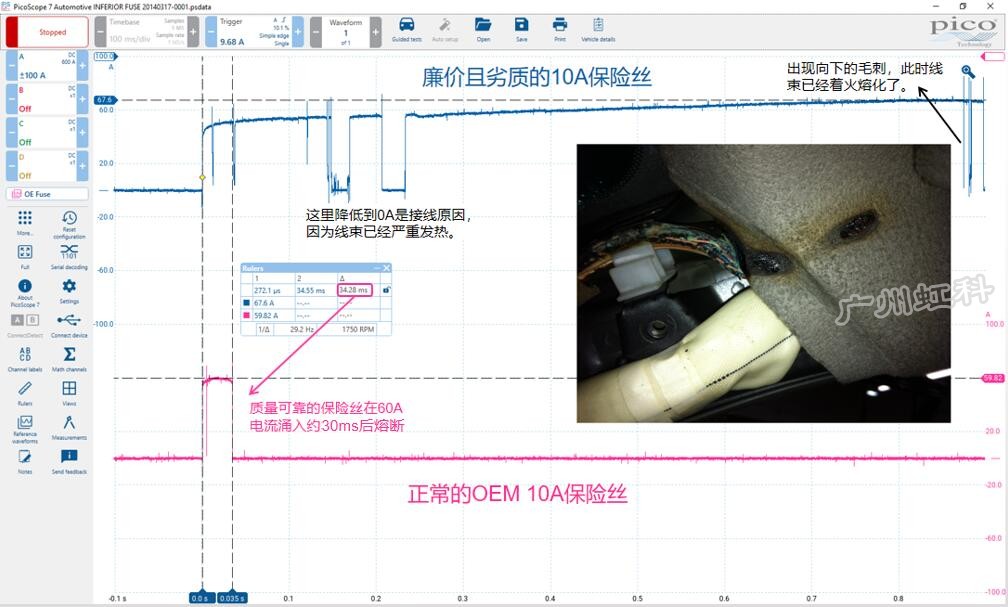

故障分析：蓝色波形显示劣质的10 A保险丝与电源短路了，没有发生熔断，60A的电流在线束中持续流动了将近1s。中间降低到0 A是接线的问题，因为此时线束已经发热严重了。最后时刻会看到一些电压下降的毛刺，这个时候线束已经着火熔化了。不要忘记这个廉价保险丝在10 A以上的电流时应该熔断，却由于品质太差无法正常工作，导致线束着火熔化。
红色波形是正常的OEM 10A保险丝，同样的测试环境下，在60A的电流涌入约35ms后，保险丝熔断以保护电路。
