第P7周：咖啡豆识别（VGG-16复现）

第P7周：咖啡豆识别（VGG-16复现）

• 🍨 本文为🔗365天深度学习训练营 中的学习记录博客
• 🍖 原作者：K同学啊

🍺 要求：

1. 自己搭建VGG-16网络框架
2. 调用官方的VGG-16网络框架
3. 如何查看模型的参数量以及相关指标

🍻 拔高（可选）：

1. 验证集准确率达到100%
2. 使用PPT画出VGG-16算法框架图（发论文需要这项技能）

🔎 探索（难度有点大）

1. 在不影响准确率的前提下轻量化模型
   ● 目前VGG16的Total params是134,276,932

🏡我的环境：

• 语言环境：Python3.8
• 编译器：Jupyter Lab
• 深度学习环境：
  • torch==2.2.2
  • torchvision==0.17.2
• 数据：咖啡豆数据集

一、 前期准备

1.1. 设置GPU

• 如果设备上支持GPU就使用GPU,否则使用CPU
• Mac上的GPU使用mps

import torch
import torch.nn as nn
import matplotlib.pyplot as plt
import torchvision
from torchvision import transforms, datasets

import os,PIL,pathlib,warnings

warnings.filterwarnings("ignore")             #忽略警告信息

# this ensures that the current MacOS version is at least 12.3+
print(torch.backends.mps.is_available())

# this ensures that the current current PyTorch installation was built with MPS activated.
print(torch.backends.mps.is_built())

# 设置硬件设备，如果有GPU则使用，没有则使用cpu
device = torch.device("mps" if torch.backends.mps.is_available() else "cpu")
device # # 使用的是GPU

True
True
device(type='mps')

1.2. 导入数据

import os,PIL,random,pathlib

data_dir = './data/p7/'
data_dir = pathlib.Path(data_dir)

data_paths  = list(data_dir.glob('*'))
classeNames = [str(path).split("/")[-1] for path in data_paths]
classeNames

['Green', 'Medium', 'Light', 'Dark']

• 第一步：使用pathlib.Path()函数将字符串类型的文件夹路径转换为pathlib.Path对象。
• 第二步：使用glob()方法获取data_dir路径下的所有文件路径，并以列表形式存储在data_paths中。
• 第三步：通过split()函数对data_paths中的每个文件路径执行分割操作，获得各个文件所属的类别名称，并存储在classeNames中
• 第四步：打印classeNames列表，显示每个文件所属的类别名称。

# 关于transforms.Compose的更多介绍可以参考：https://blog.csdn.net/qq_38251616/article/details/124878863

train_transforms = transforms.Compose([
    transforms.Resize([224, 224]),  # 将输入图片resize成统一尺寸
    # transforms.RandomHorizontalFlip(), # 随机水平翻转
    transforms.ToTensor(),          # 将PIL Image或numpy.ndarray转换为tensor，并归一化到[0,1]之间
    transforms.Normalize(           # 标准化处理-->转换为标准正太分布（高斯分布），使模型更容易收敛
        mean=[0.485, 0.456, 0.406],
        std=[0.229, 0.224, 0.225])  # 其中 mean=[0.485,0.456,0.406]与std=[0.229,0.224,0.225] 从数据集中随机抽样计算得到的。
])

total_data = datasets.ImageFolder("./data/p7",transform=train_transforms)
total_data

Dataset ImageFolder
    Number of datapoints: 1200
    Root location: ./data/p7
    StandardTransform
Transform: Compose(
               Resize(size=[224, 224], interpolation=bilinear, max_size=None, antialias=True)
               ToTensor()
               Normalize(mean=[0.485, 0.456, 0.406], std=[0.229, 0.224, 0.225])
           )

total_data.class_to_idx

{'Dark': 0, 'Green': 1, 'Light': 2, 'Medium': 3}

total_data.class_to_idx是一个存储了数据集类别和对应索引的字典。在PyTorch的ImageFolder数据加载器中，根据数据集文件夹的组织结构，每个文件夹代表一个类别，class_to_idx字典将每个类别名称映射为一个数字索引。
具体来说，如果数据集文件夹包含两个子文件夹，比如 Monkeypox 和 Others，class_to_idx字典将返回类似以下的映射关系

1.3. 划分数据集

train_size = int(0.8 * len(total_data))
test_size  = len(total_data) - train_size
train_dataset, test_dataset = torch.utils.data.random_split(total_data, [train_size, test_size])
train_dataset, test_dataset

(<torch.utils.data.dataset.Subset at 0x13fb33a90>,
 <torch.utils.data.dataset.Subset at 0x13fb33af0>)

batch_size = 8

train_dl = torch.utils.data.DataLoader(train_dataset,
                                       batch_size=batch_size,
                                       shuffle=True,
                                       num_workers=1)
test_dl = torch.utils.data.DataLoader(test_dataset,
                                      batch_size=batch_size,
                                      shuffle=True,
                                      num_workers=1)

for X, y in test_dl:
    print("Shape of X [N, C, H, W]: ", X.shape)
    print("Shape of y: ", y.shape, y.dtype)
    break

Shape of X [N, C, H, W]:  torch.Size([8, 3, 224, 224])
Shape of y:  torch.Size([8]) torch.int64

---

⭐ torch.utils.data.DataLoader() 参数详解

torch.utils.data.DataLoader 是 PyTorch 中用于加载和管理数据的一个实用工具类。它允许你以小批次的方式迭代你的数据集，这对于训练神经网络和其他机器学习任务非常有用。DataLoader 构造函数接受多个参数，下面是一些常用的参数及其解释：

1. dataset（必需参数）：这是你的数据集对象，通常是 torch.utils.data.Dataset 的子类，它包含了你的数据样本。
2. batch_size（可选参数）：指定每个小批次中包含的样本数。默认值为 1。
3. shuffle（可选参数）：如果设置为 True，则在每个 epoch 开始时对数据进行洗牌，以随机打乱样本的顺序。这对于训练数据的随机性很重要，以避免模型学习到数据的顺序性。默认值为 False。
4. num_workers（可选参数）：用于数据加载的子进程数量。通常，将其设置为大于 0 的值可以加快数据加载速度，特别是当数据集很大时。默认值为 0，表示在主进程中加载数据。
5. pin_memory（可选参数）：如果设置为 True，则数据加载到 GPU 时会将数据存储在 CUDA 的锁页内存中，这可以加速数据传输到 GPU。默认值为 False。
6. drop_last（可选参数）：如果设置为 True，则在最后一个小批次可能包含样本数小于 batch_size 时，丢弃该小批次。这在某些情况下很有用，以确保所有小批次具有相同的大小。默认值为 False。
7. timeout（可选参数）：如果设置为正整数，它定义了每个子进程在等待数据加载器传递数据时的超时时间（以秒为单位）。这可以用于避免子进程卡住的情况。默认值为 0，表示没有超时限制。
8. worker_init_fn（可选参数）：一个可选的函数，用于初始化每个子进程的状态。这对于设置每个子进程的随机种子或其他初始化操作很有用。

二、手动搭建VGG-16模型

VGG-16（Visual Geometry Group-16）是由牛津大学视觉几何组（Visual Geometry Group）提出的一种深度卷积神经网络架构，用于图像分类和对象识别任务。VGG-16在2014年被提出，是VGG系列中的一种。VGG-16之所以备受关注，是因为它在ImageNet图像识别竞赛中取得了很好的成绩，展示了其在大规模图像识别任务中的有效性。

以下是VGG-16的主要特点：

1. 深度：VGG-16由13个卷积层和3个全连接层组成，因此具有相对较深的网络结构。这种深度有助于网络学习到更加抽象和复杂的特征。
2. 卷积层的设计：VGG-16的卷积层全部采用3x3的卷积核和步长为1的卷积操作，同时在卷积层之后都接有ReLU激活函数。这种设计的好处在于，通过堆叠多个较小的卷积核，可以提高网络的非线性建模能力，同时减少了参数数量，从而降低了过拟合的风险。
3. 池化层：在卷积层之后，VGG-16使用最大池化层来减少特征图的空间尺寸，帮助提取更加显著的特征并减少计算量。
4. 全连接层：VGG-16在卷积层之后接有3个全连接层，最后一个全连接层输出与类别数相对应的向量，用于进行分类。

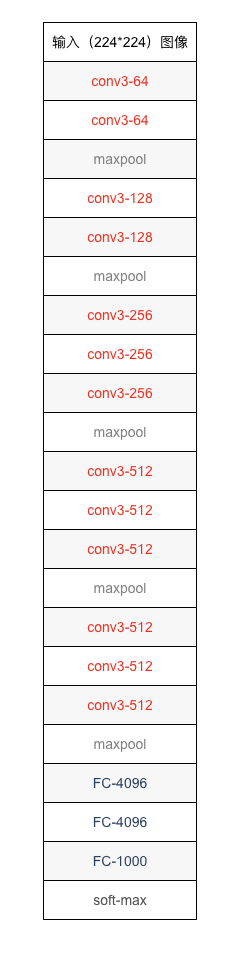

VGG-16结构说明：

• 13个卷积层（Convolutional Layer），分别用blockX_convX表示；
• 3个全连接层（Fully connected Layer），用classifier表示；
• 5个池化层（Pool layer）。

VGG-16包含了16个隐藏层（13个卷积层和3个全连接层），故称为VGG-16

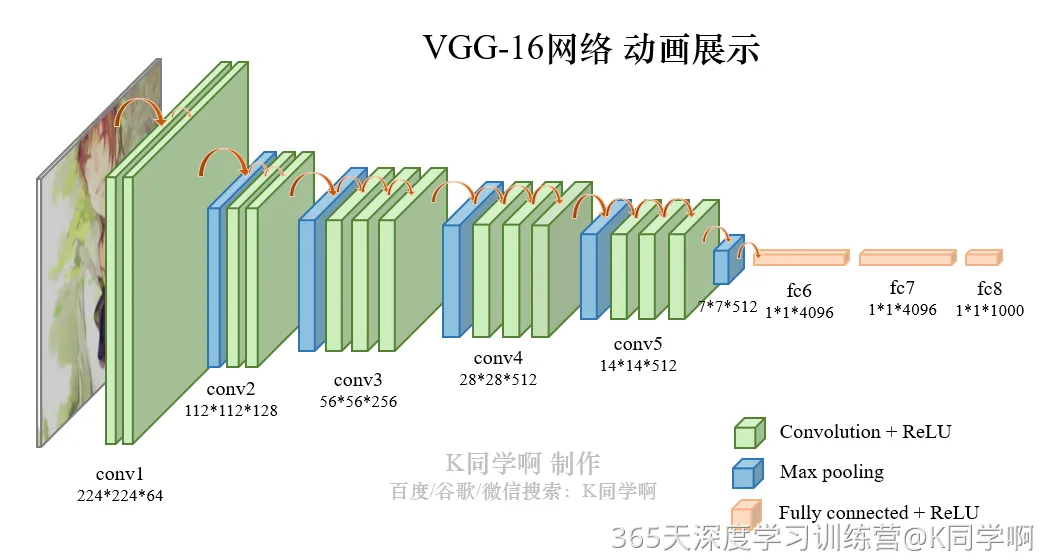

VGG-16模型结构

2.1. 搭建模型

import torch.nn.functional as F

class vgg16(nn.Module):
    def __init__(self):
        super(vgg16, self).__init__()
        # 卷积块1
        self.block1 = nn.Sequential(
            nn.Conv2d(3, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=(2, 2), stride=(2, 2))
        )
        # 卷积块2
        self.block2 = nn.Sequential(
            nn.Conv2d(64, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=(2, 2), stride=(2, 2))
        )
        # 卷积块3
        self.block3 = nn.Sequential(
            nn.Conv2d(128, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=(2, 2), stride=(2, 2))
        )
        # 卷积块4
        self.block4 = nn.Sequential(
            nn.Conv2d(256, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=(2, 2), stride=(2, 2))
        )
        # 卷积块5
        self.block5 = nn.Sequential(
            nn.Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1)),
            nn.ReLU(),
            nn.MaxPool2d(kernel_size=(2, 2), stride=(2, 2))
        )

        # 全连接网络层，用于分类
        self.classifier = nn.Sequential(
            nn.Linear(in_features=512*7*7, out_features=4096),
            nn.ReLU(),
            nn.Linear(in_features=4096, out_features=4096),
            nn.ReLU(),
            nn.Linear(in_features=4096, out_features=4)
        )

    def forward(self, x):

        x = self.block1(x)
        x = self.block2(x)
        x = self.block3(x)
        x = self.block4(x)
        x = self.block5(x)
        x = torch.flatten(x, start_dim=1)
        x = self.classifier(x)

        return x

print("Using {} device".format(device))

model = vgg16().to(device)
model

Using mps device

vgg16(
  (block1): Sequential(
    (0): Conv2d(3, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
    (1): ReLU()
    (2): Conv2d(64, 64, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
    (3): ReLU()
    (4): MaxPool2d(kernel_size=(2, 2), stride=(2, 2), padding=0, dilation=1, ceil_mode=False)
  )
  (block2): Sequential(
    (0): Conv2d(64, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
    (1): ReLU()
    (2): Conv2d(128, 128, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
    (3): ReLU()
    (4): MaxPool2d(kernel_size=(2, 2), stride=(2, 2), padding=0, dilation=1, ceil_mode=False)
  )
  (block3): Sequential(
    (0): Conv2d(128, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
    (1): ReLU()
    (2): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
    (3): ReLU()
    (4): Conv2d(256, 256, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
    (5): ReLU()
    (6): MaxPool2d(kernel_size=(2, 2), stride=(2, 2), padding=0, dilation=1, ceil_mode=False)
  )
  (block4): Sequential(
    (0): Conv2d(256, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
    (1): ReLU()
    (2): Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
    (3): ReLU()
    (4): Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
    (5): ReLU()
    (6): MaxPool2d(kernel_size=(2, 2), stride=(2, 2), padding=0, dilation=1, ceil_mode=False)
  )
  (block5): Sequential(
    (0): Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
    (1): ReLU()
    (2): Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
    (3): ReLU()
    (4): Conv2d(512, 512, kernel_size=(3, 3), stride=(1, 1), padding=(1, 1))
    (5): ReLU()
    (6): MaxPool2d(kernel_size=(2, 2), stride=(2, 2), padding=0, dilation=1, ceil_mode=False)
  )
  (classifier): Sequential(
    (0): Linear(in_features=25088, out_features=4096, bias=True)
    (1): ReLU()
    (2): Linear(in_features=4096, out_features=4096, bias=True)
    (3): ReLU()
    (4): Linear(in_features=4096, out_features=4, bias=True)
  )
)

2.2. 查看模型详情

from torchinfo import summary

summary(model)

=================================================================
Layer (type:depth-idx)                   Param #
=================================================================
vgg16                                    --
├─Sequential: 1-1                        --
│    └─Conv2d: 2-1                       1,792
│    └─ReLU: 2-2                         --
│    └─Conv2d: 2-3                       36,928
│    └─ReLU: 2-4                         --
│    └─MaxPool2d: 2-5                    --
├─Sequential: 1-2                        --
│    └─Conv2d: 2-6                       73,856
│    └─ReLU: 2-7                         --
│    └─Conv2d: 2-8                       147,584
│    └─ReLU: 2-9                         --
│    └─MaxPool2d: 2-10                   --
├─Sequential: 1-3                        --
│    └─Conv2d: 2-11                      295,168
│    └─ReLU: 2-12                        --
│    └─Conv2d: 2-13                      590,080
│    └─ReLU: 2-14                        --
│    └─Conv2d: 2-15                      590,080
│    └─ReLU: 2-16                        --
│    └─MaxPool2d: 2-17                   --
├─Sequential: 1-4                        --
│    └─Conv2d: 2-18                      1,180,160
│    └─ReLU: 2-19                        --
│    └─Conv2d: 2-20                      2,359,808
│    └─ReLU: 2-21                        --
│    └─Conv2d: 2-22                      2,359,808
│    └─ReLU: 2-23                        --
│    └─MaxPool2d: 2-24                   --
├─Sequential: 1-5                        --
│    └─Conv2d: 2-25                      2,359,808
│    └─ReLU: 2-26                        --
│    └─Conv2d: 2-27                      2,359,808
│    └─ReLU: 2-28                        --
│    └─Conv2d: 2-29                      2,359,808
│    └─ReLU: 2-30                        --
│    └─MaxPool2d: 2-31                   --
├─Sequential: 1-6                        --
│    └─Linear: 2-32                      102,764,544
│    └─ReLU: 2-33                        --
│    └─Linear: 2-34                      16,781,312
│    └─ReLU: 2-35                        --
│    └─Linear: 2-36                      16,388
=================================================================
Total params: 134,276,932
Trainable params: 134,276,932
Non-trainable params: 0
=================================================================

三、 训练模型

3.1. 编写训练函数

1. optimizer.zero_grad()
   函数会遍历模型的所有参数，通过内置方法截断反向传播的梯度流，再将每个参数的梯度值设为0，即上一次的梯度记录被清空。

2. loss.backward()
   PyTorch的反向传播(即tensor.backward())是通过autograd包来实现的，autograd包会根据tensor进行过的数学运算来自动计算其对应的梯度。

   具体来说，torch.tensor是autograd包的基础类，如果你设置tensor的requires_grads为True，就会开始跟踪这个tensor上面的所有运算，如果你做完运算后使用tensor.backward()，所有的梯度就会自动运算，tensor的梯度将会累加到它的.grad属性里面去。

   更具体地说，损失函数loss是由模型的所有权重w经过一系列运算得到的，若某个w的requires_grads为True，则w的所有上层参数（后面层的权重w）的.grad_fn属性中就保存了对应的运算，然后在使用loss.backward()后，会一层层的反向传播计算每个w的梯度值，并保存到该w的.grad属性中。

   如果没有进行tensor.backward()的话，梯度值将会是None，因此loss.backward()要写在optimizer.step()之前。

3. optimizer.step()
   step()函数的作用是执行一次优化步骤，通过梯度下降法来更新参数的值。因为梯度下降是基于梯度的，所以在执行optimizer.step()函数前应先执行loss.backward()函数来计算梯度。

   注意：optimizer只负责通过梯度下降进行优化，而不负责产生梯度，梯度是tensor.backward()方法产生的。

# 训练循环
def train(dataloader, model, loss_fn, optimizer):
    size = len(dataloader.dataset)  # 训练集的大小
    num_batches = len(dataloader)   # 批次数目, (size/batch_size，向上取整)

    train_loss, train_acc = 0, 0  # 初始化训练损失和正确率

    for X, y in dataloader:  # 获取图片及其标签
        X, y = X.to(device), y.to(device)

        # 计算预测误差
        pred = model(X)          # 网络输出
        loss = loss_fn(pred, y)  # 计算网络输出和真实值之间的差距，targets为真实值，计算二者差值即为损失

        # 反向传播
        optimizer.zero_grad()  # grad属性归零
        loss.backward()        # 反向传播
        optimizer.step()       # 每一步自动更新

        # 记录acc与loss
        train_acc  += (pred.argmax(1) == y).type(torch.float).sum().item()
        train_loss += loss.item()

    train_acc  /= size
    train_loss /= num_batches

    return train_acc, train_loss

• pred.argmax(1) 返回数组 pred 在第一个轴（即行）上最大值所在的索引。这通常用于多类分类问题中，其中 pred 是一个包含预测概率的二维数组，每行表示一个样本的预测概率分布。
• (pred.argmax(1) == y)是一个布尔值，其中等号是否成立代表对应样本的预测是否正确（True 表示正确，False 表示错误）。
• .type(torch.float)是将布尔数组的数据类型转换为浮点数类型，即将 True 转换为 1.0，将 False 转换为 0.0。
• .sum()是对数组中的元素求和，计算出预测正确的样本数量。
• .item()将求和结果转换为标量值，以便在 Python 中使用或打印。

(pred.argmax(1) == y).type(torch.float).sum().item() 表示计算预测正确的样本数量，并将其作为一个标量值返回。这通常用于评估分类模型的准确率或计算分类问题的正确预测数量。

3.2. 编写测试函数

测试函数和训练函数大致相同，但是由于不进行梯度下降对网络权重进行更新，所以不需要传入优化器

def test (dataloader, model, loss_fn):
    size        = len(dataloader.dataset)  # 测试集的大小
    num_batches = len(dataloader)          # 批次数目, (size/batch_size，向上取整)
    test_loss, test_acc = 0, 0

    # 当不进行训练时，停止梯度更新，节省计算内存消耗
    with torch.no_grad():
        for imgs, target in dataloader:
            imgs, target = imgs.to(device), target.to(device)

            # 计算loss
            target_pred = model(imgs)
            loss        = loss_fn(target_pred, target)

            test_loss += loss.item()
            test_acc  += (target_pred.argmax(1) == target).type(torch.float).sum().item()

    test_acc  /= size
    test_loss /= num_batches

    return test_acc, test_loss

3.3. 正式训练

model.train()、model.eval()训练营往期文章中有详细的介绍。

import copy

optimizer  = torch.optim.Adam(model.parameters(), lr= 1e-4)
loss_fn    = nn.CrossEntropyLoss() # 创建损失函数

epochs     = 40

train_loss = []
train_acc  = []
test_loss  = []
test_acc   = []

best_acc = 0    # 设置一个最佳准确率，作为最佳模型的判别指标

for epoch in range(epochs):

    model.train()
    epoch_train_acc, epoch_train_loss = train(train_dl, model, loss_fn, optimizer)

    model.eval()
    epoch_test_acc, epoch_test_loss = test(test_dl, model, loss_fn)

    # 保存最佳模型到 best_model
    if epoch_test_acc > best_acc:
        best_acc   = epoch_test_acc
        best_model = copy.deepcopy(model)

    train_acc.append(epoch_train_acc)
    train_loss.append(epoch_train_loss)
    test_acc.append(epoch_test_acc)
    test_loss.append(epoch_test_loss)

    # 获取当前的学习率
    lr = optimizer.state_dict()['param_groups'][0]['lr']

    template = ('Epoch:{:2d}, Train_acc:{:.1f}%, Train_loss:{:.3f}, Test_acc:{:.1f}%, Test_loss:{:.3f}, Lr:{:.2E}')
    print(template.format(epoch+1, epoch_train_acc*100, epoch_train_loss,
                          epoch_test_acc*100, epoch_test_loss, lr))

# 保存最佳模型到文件中
# PATH = './best_model.pth'  # 保存的参数文件名
# torch.save(model.state_dict(), PATH)

print('Done')

四、 结果可视化

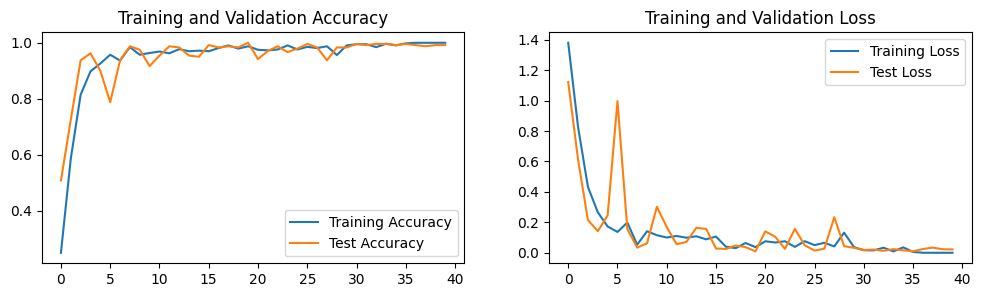

4.1. Loss与Accuracy图

import matplotlib.pyplot as plt
#隐藏警告
import warnings
warnings.filterwarnings("ignore")               #忽略警告信息
# plt.rcParams['font.sans-serif']    = ['SimHei'] # 用来正常显示中文标签
plt.rcParams['axes.unicode_minus'] = False      # 用来正常显示负号
plt.rcParams['figure.dpi']         = 100        #分辨率

epochs_range = range(epochs)

plt.figure(figsize=(12, 3))
plt.subplot(1, 2, 1)

plt.plot(epochs_range, train_acc, label='Training Accuracy')
plt.plot(epochs_range, test_acc, label='Test Accuracy')
plt.legend(loc='lower right')
plt.title('Training and Validation Accuracy')

plt.subplot(1, 2, 2)
plt.plot(epochs_range, train_loss, label='Training Loss')
plt.plot(epochs_range, test_loss, label='Test Loss')
plt.legend(loc='upper right')
plt.title('Training and Validation Loss')
plt.show()

4.2. 指定图片进行预测

from PIL import Image

classes = list(total_data.class_to_idx)

def predict_one_image(image_path, model, transform, classes):

    test_img = Image.open(image_path).convert('RGB')
    plt.imshow(test_img)  # 展示预测的图片

    test_img = transform(test_img)
    img = test_img.to(device).unsqueeze(0)

    model.eval()
    output = model(img)

    _,pred = torch.max(output,1)
    pred_class = classes[pred]
    print(f'预测结果是：{pred_class}')

# 预测训练集中的某张照片
predict_one_image(image_path='./data/p7/Dark/dark (1).png',
                  model=model,
                  transform=train_transforms,
                  classes=classes)

预测结果是：Dark

4.3. 模型评估

best_model.eval()
epoch_test_acc, epoch_test_loss = test(test_dl, best_model, loss_fn)

print(epoch_test_acc, epoch_test_loss)

1.0 0.009213666507973055

五、总结

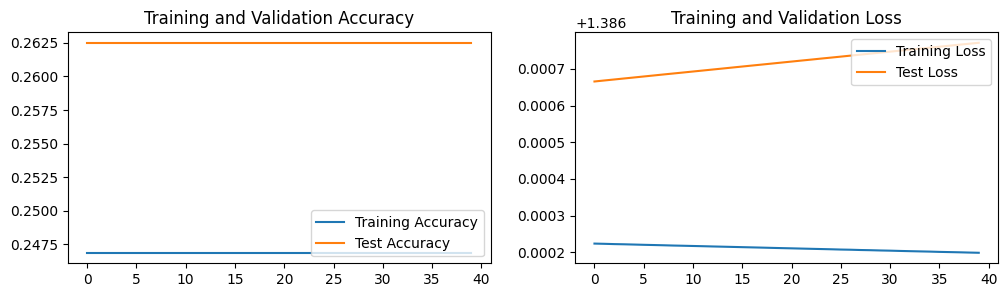

优化器修改为SGD，保持学习率不变，结果很奇怪，有待调整参数后再重新训练一下。

optimizer  = torch.optim.SGD(model.parameters(), lr= 1e-4)
loss_fn    = nn.CrossEntropyLoss() # 创建损失函数

...

print('Done')

import matplotlib.pyplot as plt
#隐藏警告
import warnings
warnings.filterwarnings("ignore")               #忽略警告信息
# plt.rcParams['font.sans-serif']    = ['SimHei'] # 用来正常显示中文标签
plt.rcParams['axes.unicode_minus'] = False      # 用来正常显示负号
plt.rcParams['figure.dpi']         = 100        #分辨率

epochs_range = range(epochs)

plt.figure(figsize=(12, 3))
plt.subplot(1, 2, 1)

plt.plot(epochs_range, train_acc, label='Training Accuracy')
plt.plot(epochs_range, test_acc, label='Test Accuracy')
plt.legend(loc='lower right')
plt.title('Training and Validation Accuracy')

plt.subplot(1, 2, 2)
plt.plot(epochs_range, train_loss, label='Training Loss')
plt.plot(epochs_range, test_loss, label='Test Loss')
plt.legend(loc='upper right')
plt.title('Training and Validation Loss')
plt.show()
