ALLEGRO PCB 文件转 PADS9.5 PCB方法

最新推荐文章于 2025-03-14 13:08:44 发布

子朔不言

最新推荐文章于 2025-03-14 13:08:44 发布

阅读量6.1k

点赞数 1

分类专栏：硬件开发

本文链接：https://blog.csdn.net/huangbinvip/article/details/105203935

版权

硬件开发专栏收录该内容

41 篇文章

订阅专栏

本人一直使用PADS做PCB设计，最近因为要从ALLEGRO导入一些设计元件库，到网上找了一些帖子，然后开始转换，但是过程多多少少有点出入，故此完善和记录一下：
参考了文章：
https://blog.csdn.net/tianpu2320959696/article/details/88381356

第一步添加环境变量和拷贝相关文件

添加用户变量
变量名：AEX_BIN_ROOT
值： PADS软件中translators软件的bin目录路径
比如我的：AEX_BIN_ROOT= C:\MentorGraphics\9.5PADS\SDD_HOME\translators\win32\bin
添加用户变量
变量名：AEX_ENABLE_JOBPREFS_LAYER_FIX
值：1
比如我的：AEX_ENABLE_JOBPREFS_LAYER_FIX =1
添加用户变量
变量名：Home
值：Cadence软件的pcbenv文件夹所在目录的路径
如我的：Home= C:\Cadence
打开PADS软件自带的Allegro 转换的skill文件目录
如我的：C:\MentorGraphics\9.5PADS\SDD_HOME\translators\skill_scripts
将上面目录的文件全部复制到allegro 下面这个目录下，pcbenv这个目录如果不存在，请创建
C:\Cadence\pcbenv

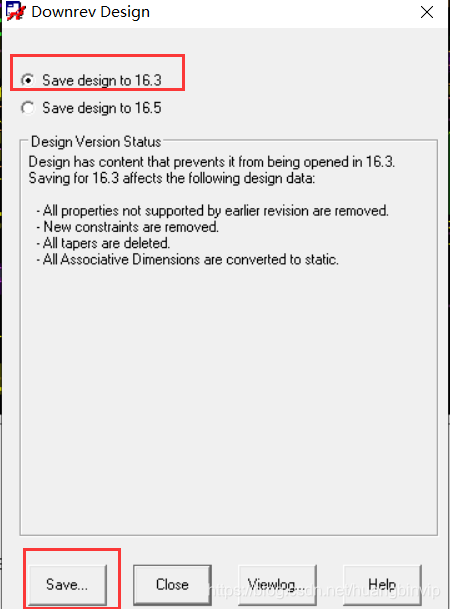

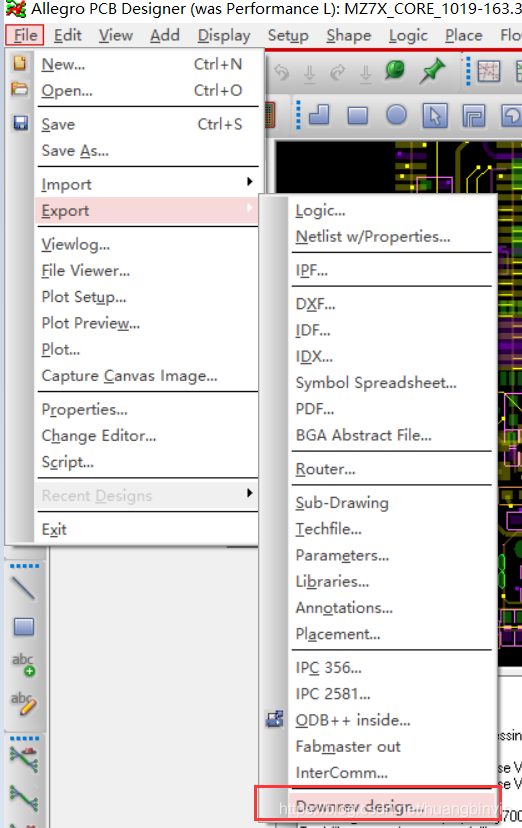

打开Allegro，打开需要转换的文件，将Allegro的文件版本down到16.3版本

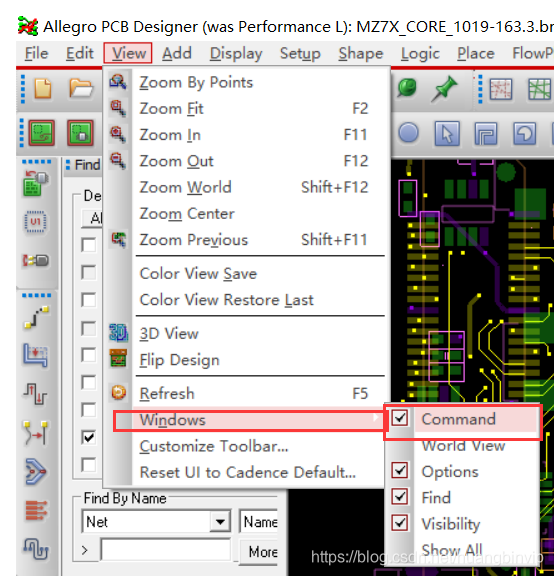

打开Allegro命令窗口：

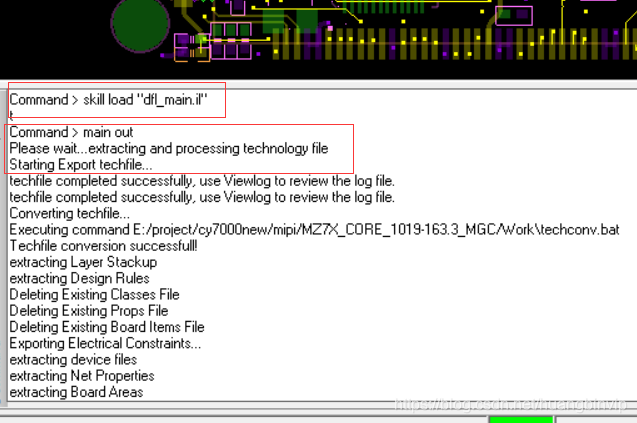

在command命令栏中输入skill load “dfl_main.il”,回车后，会看到返回T。注意，输入时，引号不能少，load和引号间是有空格的。

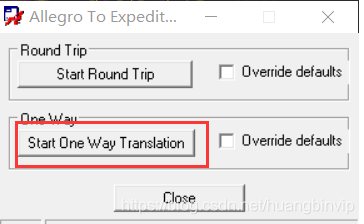

然后在command命令栏输入main out 回车，这时会弹出一个对话框：点击“StarOne Way Translation” ，等待运行结束。

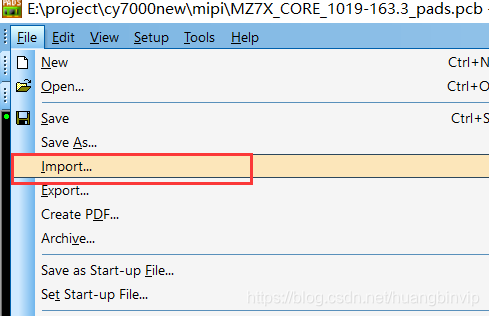

然后打开PADS layout，导入文件。文件就是上次down到16.3版本的那个*.brd文件。

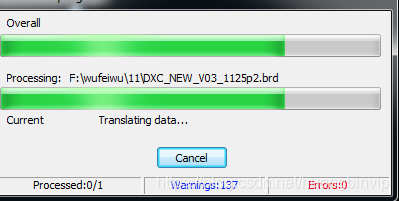

然后等待转换完成，保存为PCB文件就可以了。
