仪器仪表---运用示波器同时展现“时域+频域”功能，解决电源时钟等问题

前一篇文章主要介绍了Spectrum View的功能特点及相关理论知识，与示波器传统的FFT测试频谱方法相比，Spectrum View具有独到的优势，那么性能优异的Spectrum View主要用于哪些场景呢？这是本文将重点介绍的内容。

前期链接：

频域和时域同时展现是一种什么体验？

摘要

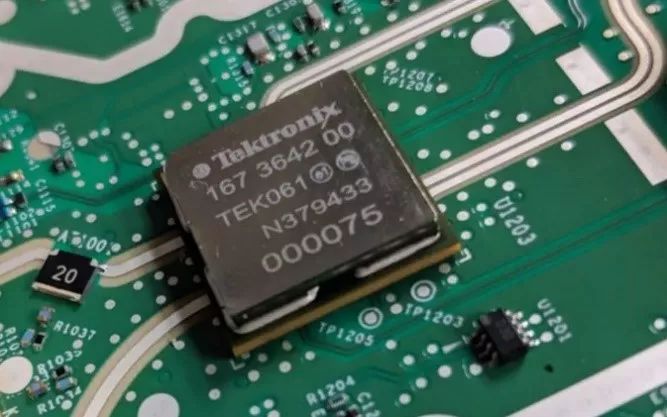

本文将以泰克新一代示波器MSO6B为实例来讲解时频域信号分析技术。MSO6B采用全新TEK049平台，不仅实现了4通道同时打开时25GS/s的高采样率，而且实现了12-bit高垂直分辨率。同时，由于采用了新型低噪声前端放大ASIC—TEK061，大大降低了噪声水平，在1mv/div时，实测的本底噪声RSM值只有58uV，远远低于市场同类示波器。这些特性都是MSO6B频谱模式——Spectrum View获得高动态、低噪底的强有力保证。

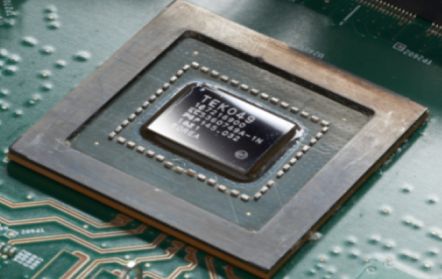

图1. MSO6B采用全新TEK049平台和超低噪声前端TEK061

时频域同步分析

混合信号调试过程中，往往需要同时观测时域波形和信号频谱，对于这样的测试需求，示波器是非常理想的选择。虽然测试动态不如频谱仪，但示波器有着自己的优势：

• 可以同时完成波形及频谱分析，而且二者具有时间相关性；

• 支持多个通道的时频域同步分析，实现对电路的多点监测；

• 可以分析周期信号的频谱，也可以分析非周期信号的频谱；

• 可以分析极低频率(低至DC)信号的频谱，这是频谱仪所不能及的；

• 支持丰富的信号探测方式，可以通过标准同轴接口连接，也可以通过配套的电压、电流探头灵活探测。

作为一种全新的基于示波器的频谱分析方法，Spectrum View完美实现了信号的时域和频域并行处理。对于要求高频率分辨率的应用场合，传统的FFT方式需要增大水平时基才可以实现，这不仅降低了测量速度，而且也无法观测时域波形的细节。Spectrum View支持时频域的独立设置，即使在很小的水平时基设置下，依然可以获得很高的频率分辨率，不仅可以观测波形细节，同时具有较高的频谱刷新率。

图2. 谐波、杂散测试：

Spectrum View  vs  Conventional FFT

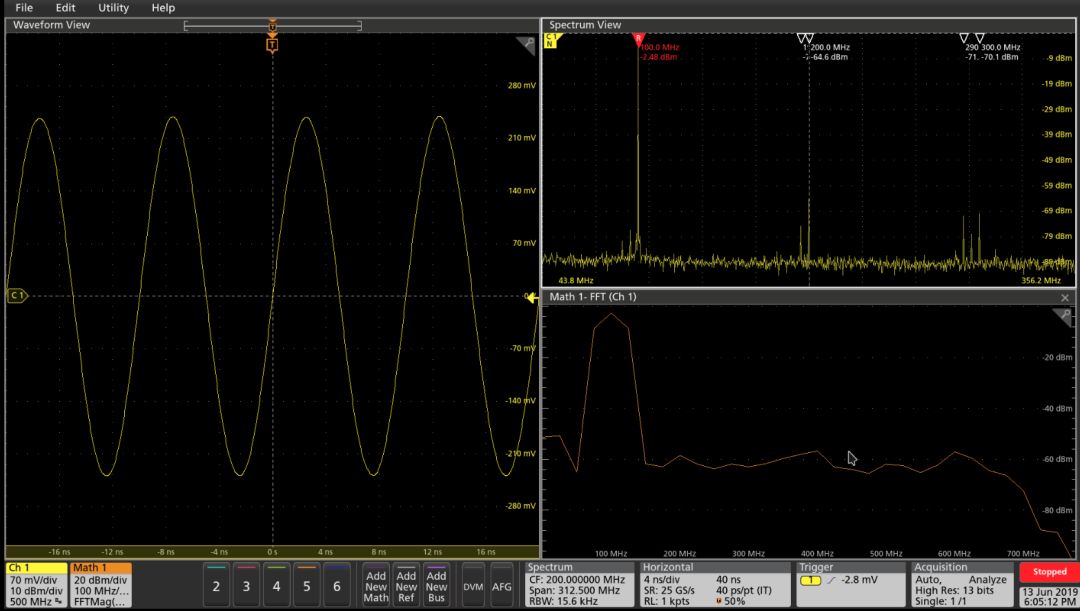

图2测试了一个100MHz的CW信号，捕获了4个周期的时域波形。图中分别使用Spectrum View和传统的FFT (Math功能) 测试该信号的频谱，通过对比可以看出，由于时域捕获时间较短，导致传统FFT频谱的分辨率非常低。相反，Spectrum View的频谱测试结果非常好，不仅具有高分辨率，而且底噪也非常低，可以清晰地观测信号本身及其谐波和杂散。与此同时，由于水平时基设置得较小，还可以观测到时域波形的细节信息。

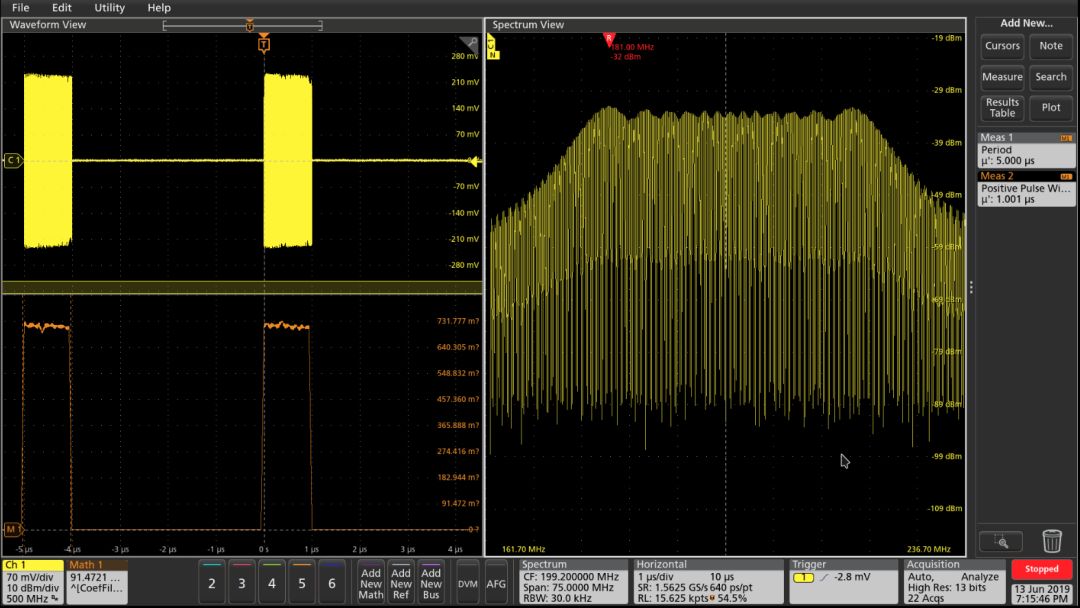

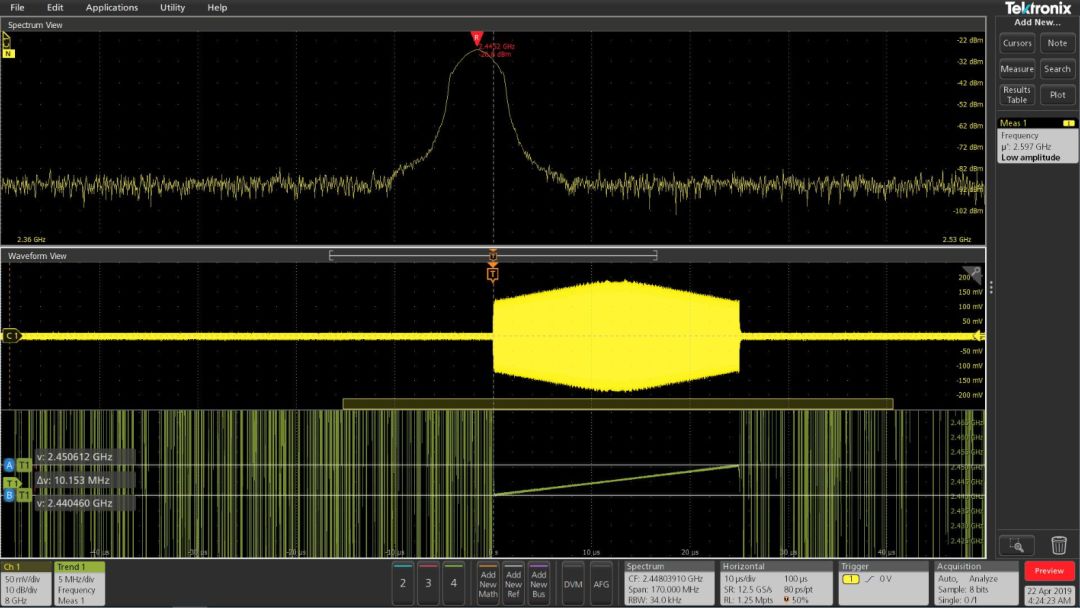

图3. RF Chirp Pulse时域参数及频谱测试

鉴于Spectrum View的这些优势，结合示波器其它功能，还可以对射频脉冲信号进行诊断测试，包括时域包络参数及信号频谱等。图3测试了一路200MHz载波的线性调频脉冲信号，脉冲周期5us，脉宽1us，带宽50 MHz，同时给出了时域波形、包络及频谱测试结果。测试过程中，还可以灵活调整Span和RBW以便观测包络谱或者线状谱，从而对信号进行更加细致的分析。

多通道频谱分析

示波器具有多个模拟通道，每个通道均可以激活Spectrum View功能，因此支持多通道频谱测试。在复杂调试过程中，可以实现对多点的波形和频谱监测。类似于MSO6B的多通道时域波形显示方式，所激活的频谱既可以“堆栈 (Stacked) ”显示，也可以“重叠 (Overlay) ”显示。图4同时观测了两个通道的时域波形及频谱，并且采用了重叠显示，以便于频谱之间的对比。

Spectrum View支持移动Spectrum Time的位置，如图4标记处所示，以观测不同时刻的频谱。每个通道Spectrum Time的位置默认是联动的，这保证了各个通道测试频谱的相关性。当取消联动设置后，也可以独立设置每个通道的Spectrum Time位置。

所有通道的频谱共用相同的Span、RBW、FFT Window，这一点与时域要求多通道间共用采样率、水平时基及触发类似。尽管如此，各个通道的中心频率可以独立设置，默认是联动的，也可以根据需要设置为不同值。↘↘↘

图4. Spectrum View支持多通道波形及频谱测试

多域联动测试

如前文所述，Spectrum View支持滑动Spectrum Time的位置，对不同时段的信号作频谱测试，这使得对信号进行多域联动测试成为可能。

下面分别测试了线性调频脉冲 (Chirp Pulse) 及跳频序列信号 (Hopping Signal)，结合Spectrum View及Frequency Time Trend测试功能，实现了信号在时域、频域和调制域的联动测试。

1. Chirp Pulse多域联动分析

线性调频作为一种脉冲压缩技术，具有非常高的时间分辨率，广泛应用于雷达应用中。无论是线性调频脉冲，还是调频连续波，在产品研制阶段都需要验证信号的性能，需要对信号的时域参数、幅度参数及调制域参数进行测试。

图5. Chirp Pulse时域、频域和调制域联动分析

本例实测了一个chirp pulse，时域参数可以使用示波器进行测试，频谱可以在Spectrum View中测试。Chirp pulse的调制域参数——调频曲线，则可以使用Frequency Time Trend测试，而且由调频曲线可以推导出chirp rate及linearity。

除此之外，Frequency Time Trend支持引入低通滤波器，可以滤除调频曲线上叠加的宽带噪声，从而改善测试精度。调频曲线数据也可以保存下来，以便于开发人员对发射机进行修正处理。

图6. Hopping Signal时域、频域和调制域联动分析

2. Hopping Signal多域联动分析

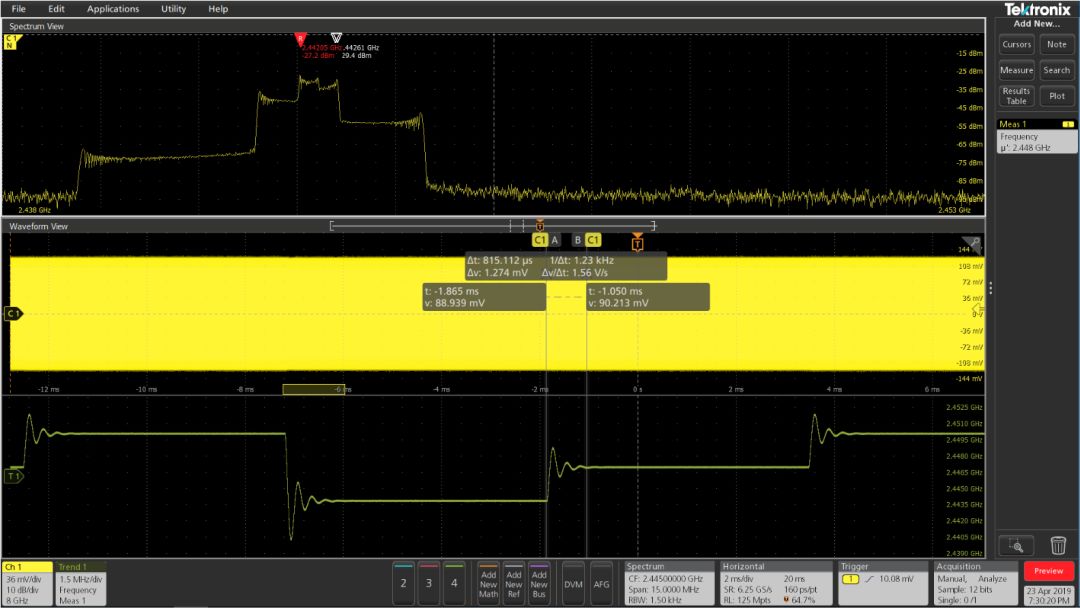

对于跳频信号，也可以对其完成多域联动测试，如图6所示，Frequency Time Trend测试了跳频状态序列，可以观测频率跳变过程，使用Cursor标定频率切换时间及频率驻留时间等。

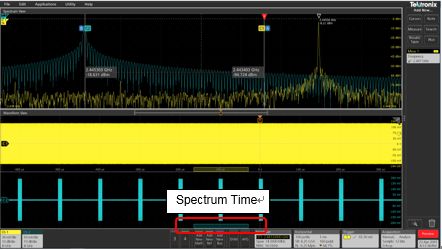

Spectrum Time位于图6红色标记处，其位置是可以移动的，测试的频谱就是当前位置对应的频谱。拖动Spectrum Time的位置，可以分别对不同的频点进行观测，亦可以观测频率切换过程中的频谱变化，如图7所示。

图7. Hopping Signal时域、频域和调制域联动分析

Spectrum View在电源调试中的应用

作为电子系统的动力源泉，电源网络质量的优劣将直接影响系统能否正常工作，因此电源测试及调试是保证系统正常工作极其重要的一环。系统中常用的电源种类较多，包括SMPS (AC-DC, DC-DC)及LDO，对于这些电源，一般除了关注电压幅度之外，现在也越来越多地开始关注电源纹波信号，尤其是对于RF IC及HSS IC的供电。因为电源网络中的高频噪声可能会串入这些敏感电路，从而造成干扰。↘↘↘

即使电源纹波比较微弱，对敏感电路带来的影响也不可忽略。在电源纹波测试方面存在两个问题：(1) 能否测到微弱的电源纹波？(2) 如何快捷地确定电源噪声频率？这两点都是在纹波测试时面临的挑战，使用泰克最新平台示波器MSO6B并借助于极低噪声、高带宽电源轨探头，这些问题便迎刃而解。

>>> 新平台示波器MSO6B采用全新TEK049平台，不仅实现了4通道同时打开时25GS/s的高采样率，而且实现了12-bit高垂直分辨率。同时，由于采用了新型低噪声前端放大ASIC TEK061，大大降低了噪声水平，在1mv/div时，实测的本底噪声RSM值只有58uV，远远低于市场同类示波器。这些特性都是MSO6B频谱模式——Spectrum View获得高动态、低噪底的强有力保证。

图8. 泰克可提供高性能电源轨探头

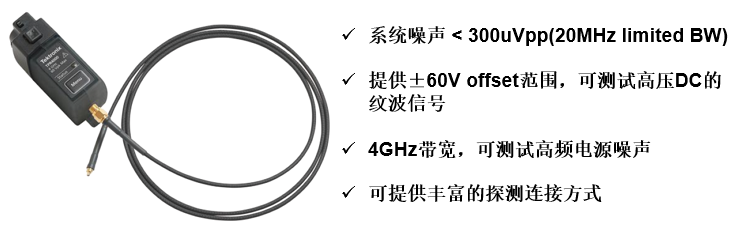

MSO6B借助于TPR1000/4000电源轨探头，系统噪声可以低至300uVpp，极大地提高了微弱信号测试能力，这是普通探头所远远不及的。TPR系列探头的带宽高达4GHz，并可提供±60V的offset电压范围，非常适合测试常规电源的高频噪声。此外，TPR探头还提供了丰富的探测前端，支持灵活的探测连接方式，包括点测、焊接测试、卡接、插接等方式。

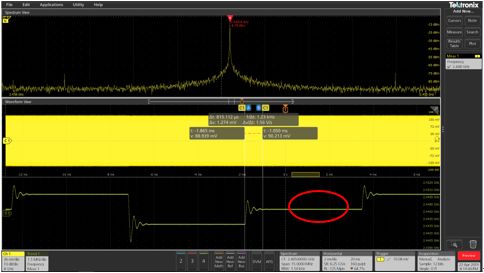

图9. 微弱电源纹波测试波形

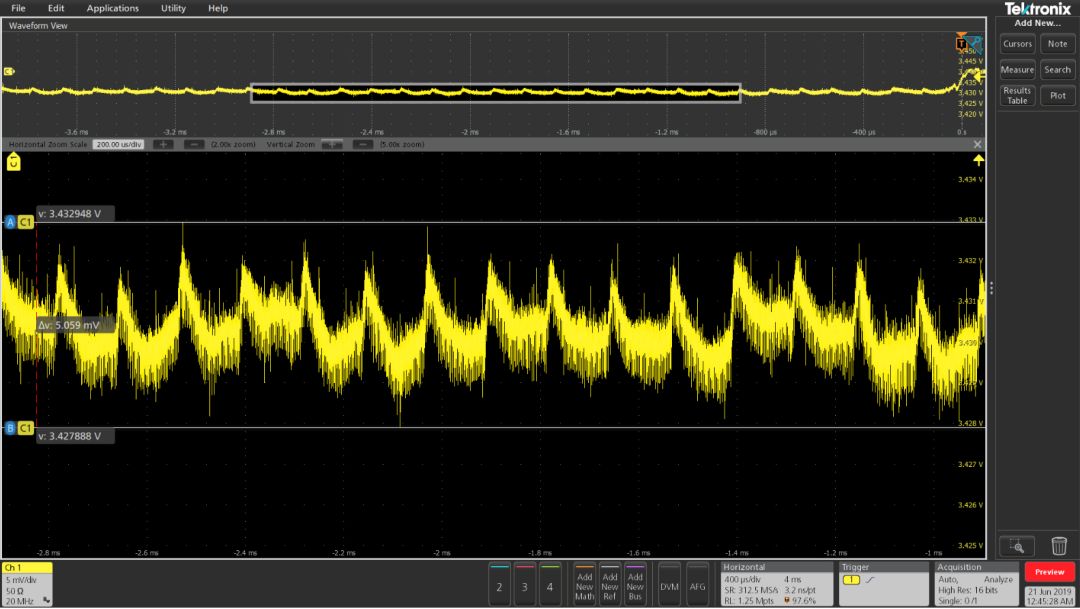

电源纹波测试时，可能多数情况下测得的纹波并不是正弦波，如图3所示，纹波的时域波形比较“乱”，局部放大波形后虽然也能观察到周期性，但是并不知道纹波的频率成分。

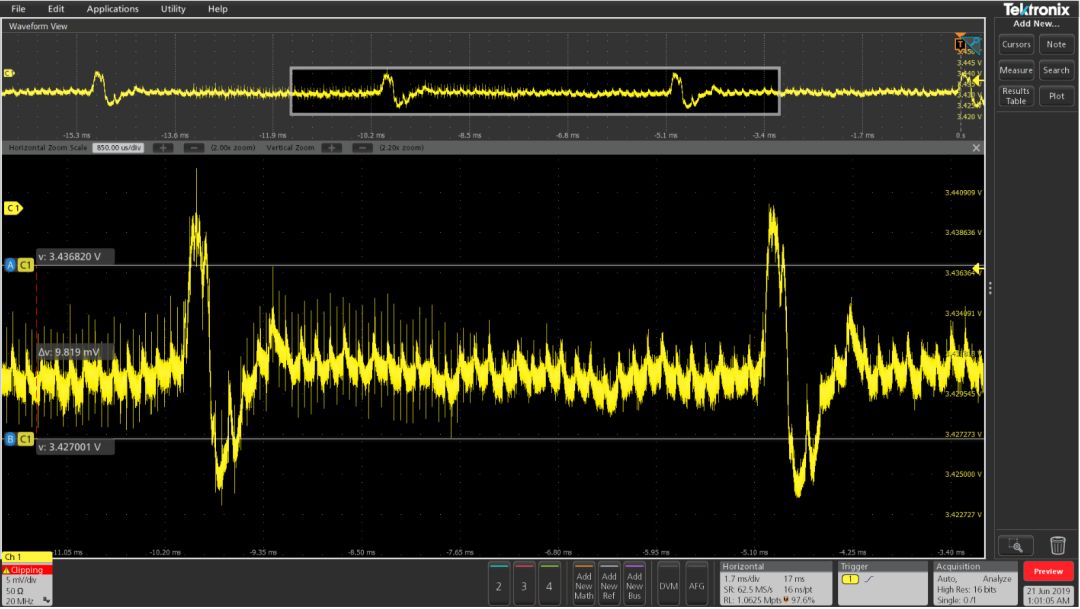

图10. 微弱电源纹波测试波形(局部放大)

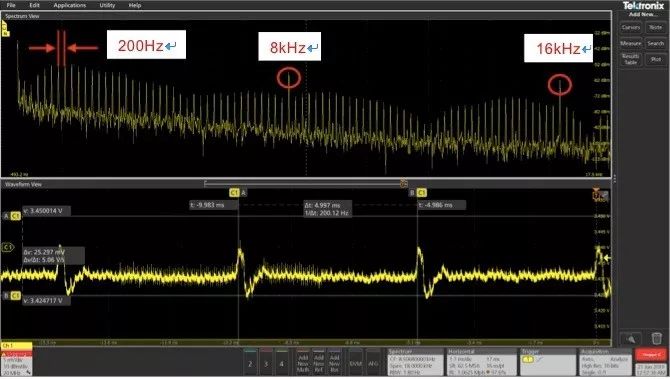

当打开Spectrum View后，可以非常清晰地看到电源上噪声的频谱，如图11所示。电源噪声频谱中主要包括两组频率成分：8kHz及其谐波分量和间距为200Hz的线状谱。线状谱主要是由图3所示的周期为5ms的脉冲所致，而8kHz及其谐波是由于电路板上的时钟信号串扰所致，这为电路板的故障诊断提供了调试依据。

图11. 电源噪声波形及频谱分析

Spectrum View在PLL调试中的应用

凭借优异的相噪性能和频率稳定度，基于PLL的频率综合器已广泛应用于射频/uW及HSS电路。在PLL开发调试过程中，为了提高诊断和测试效率，需要多通道测试设备同时观测多路信号，包括射频输出、VCO直流电压、VCO调谐电压等，以便于联动分析。因为VCO供电及调谐电压是否稳定及纯净将直接影响PLL的性能，甚至导致PLL失锁。

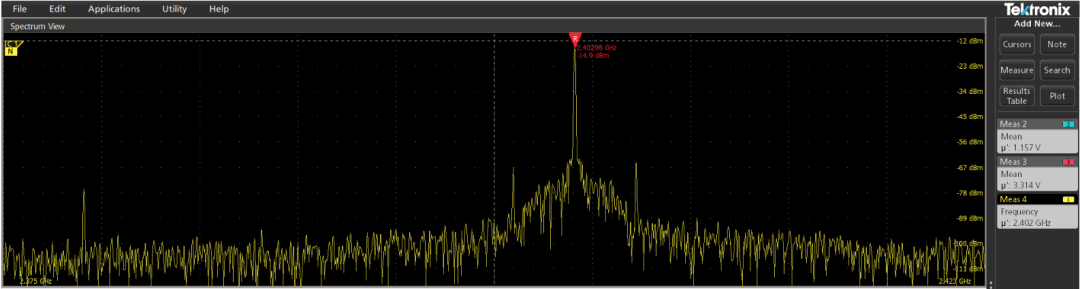

图12. PLL稳定工作时的频谱

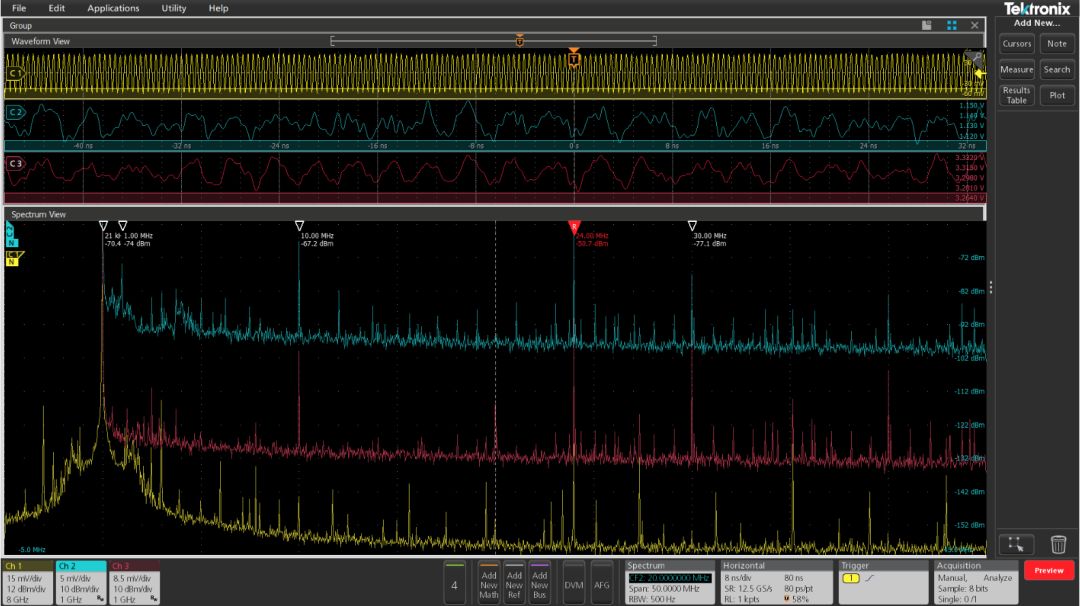

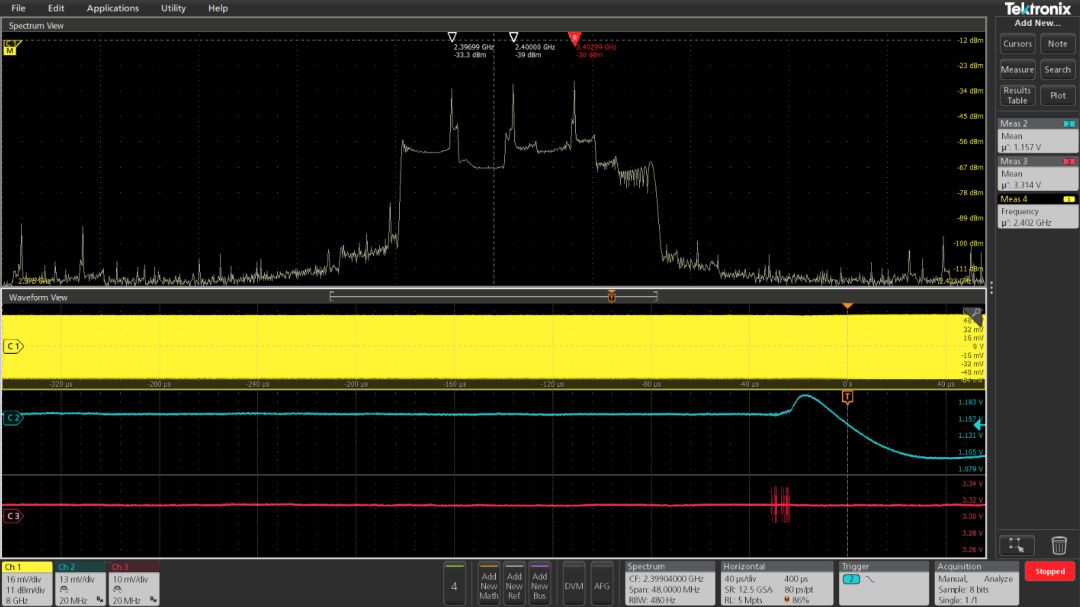

图12是一个频率工作在约2.4GHz处的PLL实际输出的信号频谱，此时PLL处于稳定的状态。但是，当降低RBW后发现，信号中存在很多杂散，如图7所示。图中同时打开了三个通道的spectrum view，Ch.1观测射频信号频谱，Ch.2/3分别观测调谐和直流电压波形的频谱。

三个通道频谱的中心频率可以设置不同，Ch1.设置为2.42GHz，Ch.2/3设置为20MHz，span均设置为50MHz。从图13中可以看出，调谐和直流电压的时域波形并不稳定，而是包含了很多杂散频率成分。对比三个通道的频谱发现，射频频谱上的杂散基本都是由调谐和直流电压波形上的杂散直接调制而来的。因此，为了提高射频信号频谱纯度，需要对供电和调谐电压作滤波处理。

图13. 使用Spectrum View分别观测PLL射频及供电/调谐电压的频谱

Spectrum View的时频域联动分析功能，还便于PLL失锁分析，图14捕获了PLL的失锁状态，通过分析此时的电压波形可知，调谐电压出现问题导致PLL失锁，与此同时，也导致直流电压波形瞬间异常。除了可以排查失锁故障，Spectrum View的这种特性也可以用于测试PLL的稳定响应时间。

图14. 多通道测试协助PLL失锁故障分析

结论

泰克示波器全新频谱分析功能Spectrum View的应用，相较于专门的频谱仪及示波器传统FFT功能，Spectrum View均具有独特的优势。该功能不仅可以完成普通的频谱测试，还可以实现时域波形与频谱的同步测试，而且支持多通道的联动测试。

Spectrum Time位置的可移动性，结合Frequency Time Trend功能，使得示波器具备了多域联动分析功能。文中通过对线性调频脉冲及跳频序列信号进行测试，验证了多域联动分析的可行性。

泰克示波器全新频谱分析功能Spectrum View可以在电源调试和PLL故障排查诊断中的应用。实测表明，Spectrum View的多通道时频域联动分析，非常便于干扰信号定位以及电路故障排查，为开发工程师调试产品提供了重要依据。

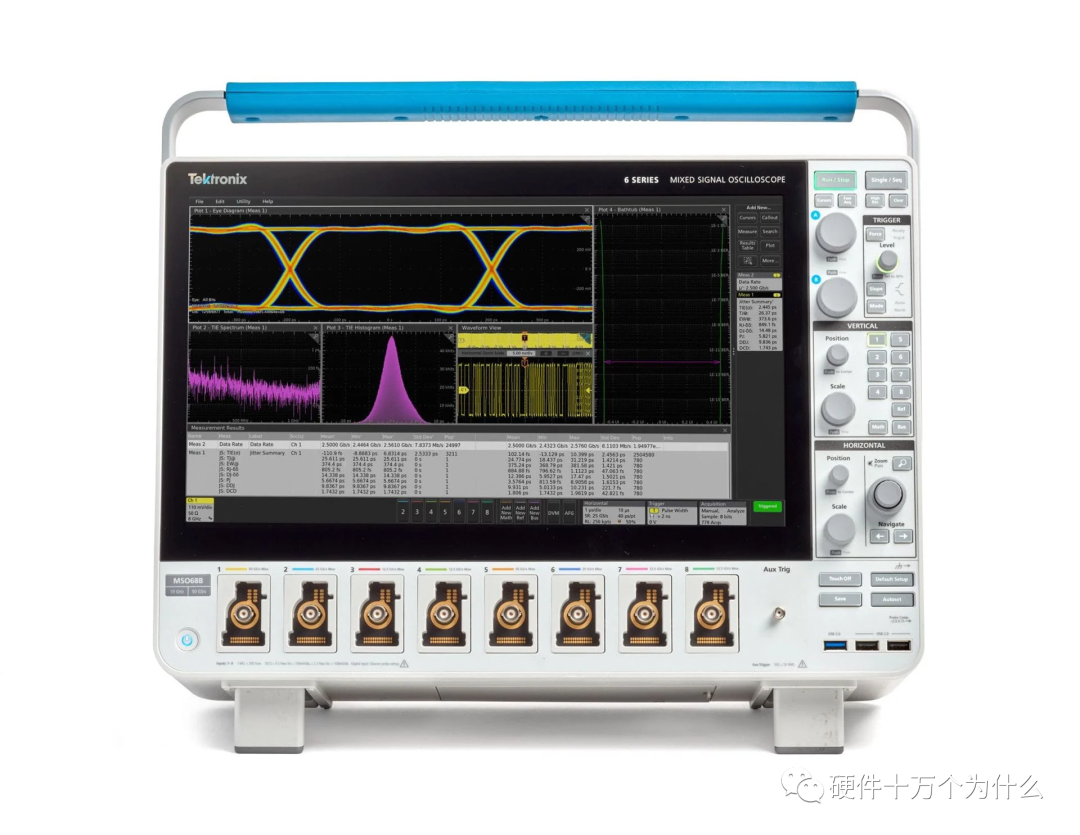

文中展现的试验和功能，所使用的产品是：MSO6B
